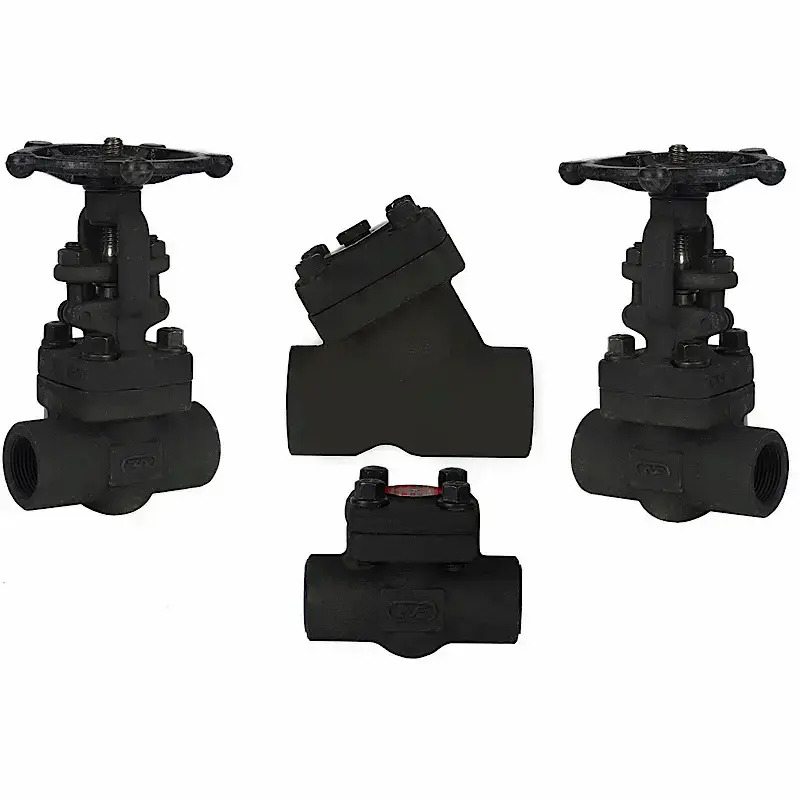

شیر فلکه کشویی دنده‌ای کلاس 800 OMB یک Gate Valve فورج صنعتی برای قطع و وصل جریان در خطوط فشار بالا است. این محصول با ساختار Forged Steel، اتصال رزوه‌ای و طراحی Compact برای استفاده در خطوط نفت، گاز، بخار، پتروشیمی، پالایشگاه، نیروگاه و سیستم‌های Utility کاربرد دارد. گیت ولو فورج OMB بیشتر برای حالت کاملاً باز یا کاملاً بسته مناسب است و برخلاف Globe Valve، برای کنترل پیوسته و Throttling جریان انتخاب اصلی محسوب نمی‌شود.

در زمان خرید این شیر باید علاوه بر Class 800، مشخصاتی مانند سایز، نوع رزوه، متریال بدنه، Trim، نوع Bonnet، نوع Gate، فشار و دمای طراحی، نوع سیال، NACE Requirement و مدارک فنی پروژه نیز بررسی شوند.

۱. معرفی شیر فلکه کشویی OMB کلاس 800

این شیر از خانواده Forged Steel Gate Valve بوده و برای Isolation خطوط صنعتی استفاده می‌شود.

وظیفه اصلی آن باز یا بسته کردن کامل مسیر جریان است.

۲. مشخصات فنی کلی

۳. برند OMB

OMB از برندهای شناخته‌شده شیرآلات صنعتی است و در زمینه Gate، Globe، Check و Ball Valveهای فورج فعالیت دارد.

محصولات فورج این برند برای سرویس‌های صنعتی و فشار بالا تولید می‌شوند.

۴. Gate Valve چیست؟

Gate Valve شیری است که با حرکت خطی Gate مسیر عبور سیال را باز یا بسته می‌کند.

در حالت کاملاً باز، Gate از مسیر جریان خارج می‌شود.

۵. کاربرد اصلی گیت ولو

Gate Valve برای:

Isolation

Shut-Off

Full Open

Full Close

طراحی شده است.

۶. کلاس 800 چیست؟

Class 800 یکی از Pressure Classهای رایج شیرآلات فورج کوچک‌سایز است.

این رده در خطوط فشار بالاتر نسبت به سرویس‌های عمومی کاربرد زیادی دارد.

۷. آیا Class 800 یعنی 800 psi؟

خیر.

عدد 800 به معنی فشار کاری ثابت 800 psi نیست.

فشار مجاز واقعی به متریال و دمای کار بستگی دارد.

۸. Pressure-Temperature Rating

Pressure Rating واقعی شیر باید براساس:

Body Material

Design Temperature

Standard

Valve Construction

بررسی شود.

۹. بدنه Forged

بدنه فورج از طریق تغییر شکل کنترل‌شده فولاد تولید می‌شود.

این فرآیند ساختار مکانیکی مناسبی برای شیرآلات فشار بالا فراهم می‌کند.

۱۰. مزیت بدنه فورج

از مزایای Forged Body می‌توان به:

استحکام مناسب

ساختار متراکم

مناسب بودن برای فشار بالا

ابعاد Compact

اشاره کرد.

۱۱. متریال ASTM A105

برای گیت ولو فورج Carbon Steel، ASTM A105 یکی از متریال‌های بسیار رایج است.

گرید دقیق شیر موردنظر باید از Marking یا Datasheet تأیید شود.

۱۲. Stainless Steel 304

برای بعضی سرویس‌های خورنده می‌توان از مدل‌های فورج Stainless Steel 304 استفاده کرد.

۱۳. Stainless Steel 316

برای سرویس‌هایی که مقاومت بیشتر در برابر خوردگی موردنیاز است، گرید 316 گزینه رایجی محسوب می‌شود.

۱۴. تفاوت 304 و 316

در بسیاری از محیط‌های دارای Chloride، استنلس استیل 316 مقاومت خوردگی بهتری نسبت به 304 دارد.

با این حال Compatibility دقیق باید بررسی شود.

۱۵. Alloy Steel

برای سرویس‌های دمای بالا ممکن است گریدهای Alloy Steel مناسب‌تر باشند.

متریال باید براساس Design Temperature انتخاب شود.

۱۶. Low Temperature Steel

در Low Temperature Service ممکن است متریال‌هایی مانند خانواده A350 موردنیاز باشند.

۱۷. اتصال دنده‌ای

مدل Threaded به‌وسیله رزوه به خط متصل می‌شود.

این اتصال در Small Bore Piping کاربرد زیادی دارد.

۱۸. THD

THD مخفف Threaded Ends است.

در Datasheet شیرآلات این عبارت برای اتصال دنده‌ای استفاده می‌شود.

۱۹. NPT

NPT یکی از استانداردهای متداول رزوه در صنایع نفت و گاز است.

نوع Thread باید هنگام سفارش مشخص شود.

۲۰. BSP

در برخی خطوط ممکن است BSP موردنیاز باشد.

نباید BSP و NPT بدون بررسی به یکدیگر متصل شوند.

۲۱. اهمیت نوع رزوه

اختلاف رزوه می‌تواند باعث:

نشتی

آسیب Thread

اتصال ناقص

کاهش ایمنی

شود.

۲۲. سایزهای متداول

گیت ولوهای فورج کلاس 800 معمولاً در Small Bore Sizeها استفاده می‌شوند.

سایزهای رایج شامل:

1/2 اینچ

3/4 اینچ

1 اینچ

1¼ اینچ

1½ اینچ

2 اینچ

هستند.

۲۳. Handwheel

باز و بسته شدن شیر توسط Handwheel انجام می‌شود.

چرخش Handwheel باعث حرکت Stem و Gate می‌شود.

۲۴. Stem

Stem نیروی Handwheel را به Gate منتقل می‌کند.

کیفیت Stem و رزوه آن روی عملکرد روان شیر اثر دارد.

۲۵. Gate

Gate عضو اصلی قطع جریان است.

این قطعه در حالت بسته روی Seat قرار می‌گیرد.

۲۶. Seat

Seat سطح آب‌بندی Gate است.

سلامت این سطح برای Shut-Off مناسب اهمیت زیادی دارد.

۲۷. Body

Body قسمت اصلی تحمل‌کننده فشار شیر است.

در این محصول ساختار Forged Steel استفاده می‌شود.

۲۸. Bonnet

Bonnet بخش بالایی شیر است که Stem و Packing را در بر می‌گیرد.

۲۹. Bolted Bonnet

در مدل Bolted Bonnet امکان دسترسی تعمیراتی ساده‌تر به اجزای داخلی وجود دارد.

۳۰. Welded Bonnet

در Welded Bonnet اتصال Body و Bonnet جوشی است.

این ساختار تعداد مسیرهای احتمالی نشتی را کاهش می‌دهد.

۳۱. تفاوت Bolted و Welded Bonnet

Bolted Bonnet معمولاً Maintenance ساده‌تری دارد.

Welded Bonnet در بسیاری از سرویس‌های فشار بالا ساختاری Compact و کم‌نشتی‌تر ارائه می‌دهد.

۳۲. Packing

Packing اطراف Stem از خروج سیال جلوگیری می‌کند.

نوع Packing باید با فشار و دمای سرویس سازگار باشد.

۳۳. Graphite Packing

Graphite یکی از Packingهای رایج در شیرآلات فشار و دمای بالا است.

وجود آن باید براساس Configuration محصول بررسی شود.

۳۴. Gland

Gland وظیفه اعمال فشار مناسب به Packing را دارد.

تنظیم نامناسب آن می‌تواند باعث نشتی یا سخت شدن حرکت Stem شود.

۳۵. Rising Stem

در بسیاری از Gate Valveهای صنعتی، Stem هنگام باز شدن حرکت خطی قابل مشاهده دارد.

نوع دقیق Construction باید مطابق مدل تأیید شود.

۳۶. Outside Screw and Yoke

ساختار OS&Y در بسیاری از گیت ولوهای صنعتی استفاده می‌شود.

این طراحی وضعیت باز یا بسته بودن شیر را بهتر قابل مشاهده می‌کند.

۳۷. Solid Wedge

در برخی مدل‌های فورج از Solid Wedge استفاده می‌شود.

نوع Gate باید براساس Datasheet مشخص شود.

۳۸. Flexible Wedge

Flexible Wedge برای مدیریت بهتر برخی تغییرات حرارتی و تنش‌ها استفاده می‌شود.

این Design نیز بسته به مدل قابل ارائه است.

۳۹. Metal Seat

Gate Valveهای فورج فشار بالا معمولاً دارای Metal-to-Metal Seating هستند.

این طراحی برای دما و فشار بالا مناسب است.

۴۰. Hardfacing

برای افزایش مقاومت Seat و Gate در برابر سایش ممکن است Hardfacing استفاده شود.

۴۱. Stellite

Stellite یکی از آلیاژهای رایج Hardfacing در Trim شیرآلات صنعتی است.

وجود آن باید از Trim Specification بررسی شود.

۴۲. Trim چیست؟

Trim مجموعه قطعات داخلی عملکردی مانند:

Gate

Seat

Stem

است.

۴۳. Trim Number

در بعضی پروژه‌ها Trim Number در Datasheet یا Valve Specification تعیین می‌شود.

۴۴. Full Bore

در برخی Gate Valveها مسیر جریان در حالت باز تقریباً هم‌اندازه Bore خط است.

این ویژگی باعث کاهش افت فشار می‌شود.

۴۵. افت فشار کم

یکی از مزایای Gate Valve در حالت Fully Open، Pressure Drop کم است.

۴۶. مناسب برای Throttling نیست

Gate Valve نباید برای کنترل دائمی جریان در وضعیت نیمه‌باز استفاده شود.

این کار می‌تواند باعث Erosion و آسیب Seat و Gate شود.

۴۷. چرا برای کنترل جریان مناسب نیست؟

در حالت Partial Open:

سرعت سیال بالا می‌رود.

Turbulence ایجاد می‌شود.

Gate دچار لرزش می‌شود.

سطوح آب‌بندی فرسوده می‌شوند.

۴۸. تفاوت با Globe Valve

Globe Valve برای Throttling و Regulation مناسب‌تر است.

Gate Valve برای Isolation مناسب‌تر است.

۴۹. تفاوت با Ball Valve

Ball Valve عملکرد Quarter Turn دارد.

Gate Valve با حرکت Linear باز و بسته می‌شود.

۵۰. تفاوت با Needle Valve

Needle Valve برای کنترل دقیق جریان‌های کوچک استفاده می‌شود.

Gate Valve برای قطع و وصل کامل جریان طراحی شده است.

۵۱. کاربرد در خطوط نفت

گیت ولو فورج OMB می‌تواند در خطوط کوچک‌سایز نفت و Hydrocarbon Service استفاده شود.

۵۲. کاربرد در خطوط گاز

در خطوط Gas Service، Packing و Fugitive Emission اهمیت زیادی دارند.

۵۳. کاربرد در پتروشیمی

در واحدهای Process و Utility پتروشیمی، Gate Valveهای فورج Class 800 بسیار متداول هستند.

۵۴. کاربرد در پالایشگاه

این شیر می‌تواند در خطوط:

Hydrocarbon

Steam

Drain

Vent

Utility

Bypass

استفاده شود.

۵۵. کاربرد در خطوط بخار

برای Steam Service باید Body Material، Packing و Pressure-Temperature Rating بررسی شوند.

۵۶. بخار اشباع

در Saturated Steam، فشار و دما ارتباط مستقیم دارند.

انتخاب شیر باید براساس هر دو پارامتر انجام شود.

۵۷. بخار سوپرهیت

در Superheated Steam دما ممکن است به‌طور قابل‌توجهی بالاتر باشد.

در این شرایط Material Selection اهمیت بیشتری دارد.

۵۸. کاربرد در نیروگاه

در Power Plantها گیت ولوهای فورج برای خطوط Steam، Water و Auxiliary Service استفاده می‌شوند.

۵۹. کاربرد در آب

برای Water Service نیز Gate Valve گزینه مناسبی برای Isolation است.

۶۰. کاربرد در روغن

در Oil Service باید سازگاری Packing و Seat با Fluid بررسی شود.

۶۱. کاربرد در Compressed Air

در برخی خطوط هوای فشرده نیز گیت ولو فورج قابل استفاده است.

۶۲. Drain Line

در Drainهای فشار بالا، شیر فورج کوچک‌سایز کاربرد زیادی دارد.

۶۳. Vent Line

در Vent Service باید نوع سیال و الزامات ایمنی بررسی شوند.

۶۴. Bypass Line

Gate Valve در Bypassهایی که فقط نیاز به Open/Close دارند قابل استفاده است.

۶۵. Pressure Rating

فشار کاری واقعی باید از جداول مربوط به متریال و دمای طراحی استخراج شود.

۶۶. Design Pressure

Design Pressure باید کمتر از حد مجاز Valve Rating در Design Temperature باشد.

۶۷. Operating Pressure

Operating Pressure فشار واقعی خط در شرایط معمول است.

۶۸. Design Temperature

دمای طراحی روی Pressure Rating متریال تأثیر دارد.

۶۹. High Temperature Service

برای دماهای بالا ممکن است A105 دیگر مناسب‌ترین انتخاب نباشد و Alloy Steel لازم شود.

۷۰. Low Temperature Service

در Low Temperature باید Impact Property متریال بررسی شود.

۷۱. Sour Service

در سرویس H2S ممکن است NACE Requirement مطرح باشد.

۷۲. NACE

الزامات NACE می‌تواند روی:

Material

Hardness

Trim

Bolting

تأثیر بگذارد.

۷۳. Fugitive Emission

در Hydrocarbon Service کنترل نشتی Stem اهمیت زیادی دارد.

۷۴. API 624

در پروژه‌های حساس ممکن است API 624 برای Fugitive Emission Requirement مطرح باشد.

۷۵. ISO 15848

ISO 15848 نیز یکی از استانداردهای مرتبط با Fugitive Emission شیرهای صنعتی است.

۷۶. API 602

API 602 یکی از استانداردهای اصلی Gate، Globe و Check Valveهای فورج Compact است.

برای شیر OMB باید Standard دقیق مدل موردنظر بررسی شود.

۷۷. ISO 15761

ISO 15761 نیز به Compact Steel Gate، Globe و Check Valveها مربوط می‌شود.

۷۸. ASME B16.34

ASME B16.34 یکی از استانداردهای مهم مرتبط با Pressure-Temperature Rating و طراحی Valve است.

۷۹. API 598

API 598 یکی از مراجع رایج Inspection و Testing شیرآلات صنعتی است.

۸۰. تست Body

Shell Test برای بررسی استحکام Pressure Boundary انجام می‌شود.

۸۱. Seat Test

Seat Test برای بررسی میزان آب‌بندی در حالت بسته است.

۸۲. Hydrostatic Test

Body معمولاً تحت Hydrostatic Pressure Test قرار می‌گیرد.

۸۳. Pneumatic Test

بسته به Specification ممکن است تست‌های Pneumatic نیز انجام شوند.

۸۴. Marking

روی Body یا Nameplate معمولاً اطلاعاتی مانند:

OMB

Size

Class

Material

Heat Number

درج می‌شود.

۸۵. Heat Number

Heat Number برای Traceability متریال استفاده می‌شود.

۸۶. MTC

Material Test Certificate مشخصات شیمیایی و مکانیکی متریال را ارائه می‌دهد.

۸۷. EN 10204 3.1

در پروژه‌های صنعتی ممکن است گواهی EN 10204 3.1 درخواست شود.

۸۸. PMI

برای Stainless Steel و Alloy Steel ممکن است Positive Material Identification موردنیاز باشد.

۸۹. Country of Origin

کشور سازنده دقیق هر شیر باید از COO و مدارک همان محصول بررسی شود.

برند به‌تنهایی برای تعیین محل ساخت نهایی هر قطعه کافی نیست.

۹۰. تشخیص OMB اصل

برای بررسی محصول بهتر است موارد زیر کنترل شوند:

OMB Marking

سایز

Class

Material

Heat Number

Body Forging

Handwheel

Nameplate

مدارک

۹۱. اهمیت اصالت محصول

در Class 800، سلامت Body و کیفیت ساخت اهمیت زیادی دارد.

شیر فاقد Traceability برای پروژه‌های حساس انتخاب مناسبی نیست.

۹۲. نصب صحیح

پیش از نصب باید:

رزوه‌ها بررسی شوند.

Direction و وضعیت شیر کنترل شود.

داخل شیر تمیز باشد.

Body تحت تنش قرار نگیرد.

۹۳. تمیزی رزوه

Thread آسیب‌دیده یا آلوده می‌تواند موجب Leakage شود.

۹۴. Thread Sealant

Sealant باید با فشار، دما و سیال سازگار باشد.

۹۵. استفاده بیش از حد از تفلون

مقدار زیاد Tape می‌تواند وارد مسیر جریان شود یا اتصال رزوه را نامناسب کند.

۹۶. اعمال گشتاور مناسب

Over-Torque می‌تواند به Body یا Thread آسیب وارد کند.

۹۷. محل استفاده از آچار

آچار باید روی Wrenching Area مناسب قرار گیرد.

نباید از Handwheel یا Bonnet برای تحمل Torque نصب استفاده کرد.

۹۸. وضعیت شیر هنگام نصب

روش نصب باید مطابق دستورالعمل سازنده انجام شود.

۹۹. Flush خط

وجود Scale، Sand، Welding Debris و ذرات خارجی می‌تواند به Seat آسیب بزند.

۱۰۰. عملکرد شیر

Gate Valve باید به‌آرامی و کامل باز یا بسته شود.

۱۰۱. Full Open

پس از باز شدن کامل نباید Handwheel با نیروی اضافی تحت فشار قرار گیرد.

۱۰۲. Full Close

برای بسته شدن، نیروی غیرعادی نباید اعمال شود.

اگر شیر بسته نمی‌شود باید علت فنی بررسی شود.

۱۰۳. استفاده از Cheater Bar

استفاده از لوله اضافی روی Handwheel برای افزایش Torque توصیه نمی‌شود.

این کار می‌تواند Stem یا Gate را آسیب بزند.

۱۰۴. نشتی Stem

نشتی اطراف Stem معمولاً به Packing یا Gland مربوط است.

۱۰۵. نشتی Seat

دلایل احتمالی عبارت‌اند از:

Foreign Material

Seat Damage

Gate Damage

Erosion

Corrosion

۱۰۶. سختی عملکرد

اگر Handwheel سخت می‌چرخد، مواردی مانند:

Stem Damage

Packing Compression

Corrosion

Misalignment

Deposit

باید بررسی شوند.

۱۰۷. تعمیرات دوره‌ای

در Maintenance بهتر است اجزای زیر بررسی شوند:

Body

Bonnet

Gate

Seat

Stem

Packing

Gland

Handwheel

۱۰۸. تعویض Packing

Packing Replacement باید با Grade سازگار با فشار، دما و سیال انجام شود.

۱۰۹. تعمیر Seat

در صورت آسیب Seat، عملیات تعمیر باید مطابق ساختار و استاندارد شیر انجام شود.

۱۱۰. تعمیر Gate

سطح Gate نباید به شکل غیراصولی سنگ‌زنی یا تغییر داده شود.

۱۱۱. مزایای گیت ولو OMB کلاس 800

مهم‌ترین مزایا عبارت‌اند از:

Forged Construction

Class 800

Compact Design

مناسب Small Bore Piping

Pressure Drop پایین در حالت باز

مناسب Isolation

اتصال Threaded

متریال‌های متنوع

قابلیت استفاده در سرویس‌های صنعتی متعدد

۱۱۲. محدودیت‌های Gate Valve

مهم‌ترین محدودیت‌ها:

نامناسب برای Throttling

عملکرد Multi-Turn

حساسیت Seat به ذرات

نیاز به فضای حرکت Stem در برخی طراحی‌ها

۱۱۳. انتخاب سایز

Valve Size باید با Pipe Size و Specification خط هماهنگ باشد.

۱۱۴. انتخاب Thread

نوع Thread باید دقیقاً با اتصال Piping تطابق داشته باشد.

۱۱۵. انتخاب Body Material

متریال بدنه باید براساس:

Fluid

Pressure

Temperature

Corrosion

NACE

تعیین شود.

۱۱۶. انتخاب Trim

Trim باید متناسب با Fluid و شرایط سایش یا خوردگی باشد.

۱۱۷. انتخاب Bonnet

Bolted Bonnet یا Welded Bonnet باید براساس Service Requirement انتخاب شود.

۱۱۸. انتخاب Packing

Packing باید با دمای واقعی فرآیند سازگار باشد.

۱۱۹. انتخاب برای بخار

برای Steam باید حداقل موارد زیر مشخص باشند:

Pressure

Temperature

Saturated / Superheated

Material

Connection

۱۲۰. انتخاب برای گاز

در Gas Service باید Stem Sealing و Fugitive Emission بررسی شود.

۱۲۱. انتخاب برای نفت

در Hydrocarbon Service باید Material Compatibility و Fire/Fugitive Requirements پروژه کنترل شوند.

۱۲۲. تفاوت Threaded و Socket Weld

Threaded:

نصب بدون جوش

مناسب خطوط رزوه‌ای

تعمیر ساده‌تر

Socket Weld:

اتصال جوشی

مناسب بسیاری از خطوط فشار بالا

عدم وجود مسیر نشتی رزوه‌ای

۱۲۳. مدل Socket Weld

در صورت نیاز پروژه، Forged Gate Valve کلاس 800 با Socket Weld Ends نیز قابل بررسی است.

۱۲۴. مدل Stainless Steel

برای سیالات خورنده می‌توان مدل‌های استنلس استیل 304 یا 316 را بررسی کرد.

۱۲۵. مدل Carbon Steel

برای بسیاری از خطوط نفت، گاز و بخار، Carbon Steel یکی از انتخاب‌های رایج است.

۱۲۶. مدل Alloy Steel

برای High Temperature Service ممکن است Alloy Steel موردنیاز باشد.

۱۲۷. قیمت شیر فلکه کشویی OMB کلاس 800

قیمت شیر فلکه کشویی دنده‌ای کلاس 800 OMB براساس مشخصات دقیق شیر تعیین می‌شود.

۱۲۸. عوامل مؤثر بر قیمت

مهم‌ترین عوامل عبارت‌اند از:

Size

Body Material

Thread Type

Bonnet Type

Trim

Packing

NACE Requirement

Certification

Quantity

شرایط تأمین

۱۲۹. تأثیر سایز

با افزایش سایز، مقدار متریال و وزن Valve افزایش پیدا می‌کند.

۱۳۰. تأثیر متریال

مدل‌های Carbon Steel، Stainless Steel و Alloy Steel قیمت متفاوتی دارند.

۱۳۱. تأثیر 304 و 316

شیرهای Stainless Steel 304 و 316 معمولاً نسبت به Carbon Steel قیمت بالاتری دارند.

316 نیز عموماً به دلیل ترکیب آلیاژی بالاتر از 304 قیمت بیشتری دارد.

۱۳۲. تأثیر Bonnet

Welded Bonnet و Bolted Bonnet می‌توانند شرایط تولید و قیمت متفاوتی داشته باشند.

۱۳۳. تأثیر NACE

NACE Requirement می‌تواند روی Material Selection، تست و Documentation اثر بگذارد.

۱۳۴. تأثیر مدارک فنی

مدارکی مانند:

MTC

PMI

NACE Certificate

Inspection Report

COO

می‌توانند روی قیمت نهایی تأثیر داشته باشند.

۱۳۵. خرید شیر فلکه کشویی OMB

برای خرید صحیح بهتر است اطلاعات زیر اعلام شوند:

Brand: OMB

Type: Gate Valve

Size

Class: 800

Connection: Threaded

Thread Standard

Body Material

Trim

Bonnet Type

Quantity

۱۳۶. اطلاعات لازم برای RFQ

RFQ کامل بهتر است شامل:

Tag Number

Valve Type

Size

Class

End Connection

Thread Type

Body Material

Trim

Bonnet

Operating Pressure

Design Pressure

Operating Temperature

Design Temperature

Fluid

NACE Requirement

Quantity

باشد.

۱۳۷. نمونه سفارش

برای مثال:

OMB Forged Steel Gate Valve, 1", Class 800, Threaded NPT, ASTM A105 Body

مشخصات Bonnet، Trim و سایر جزئیات باید مطابق Datasheet پروژه تکمیل شوند.

۱۳۸. سفارش پروژه‌ای

امکان بررسی سفارش براساس:

RFQ

MTO

Valve List

Piping Material Specification

Datasheet

Purchase Requisition

وجود دارد.

۱۳۹. اشتباهات رایج هنگام خرید

برخی اشتباهات مهم عبارت‌اند از:

خرید فقط براساس Class 800

مشخص نکردن سایز

اعلام نکردن Thread Type

عدم بررسی Body Material

مشخص نکردن Trim

نادیده گرفتن Bonnet Type

استفاده از Gate Valve برای Throttling

عدم بررسی دمای طراحی

نادیده گرفتن NACE

خرید بدون Traceability

۱۴۰. سوالات متداول درباره شیر فلکه کشویی OMB کلاس 800

شیر فلکه کشویی OMB کلاس 800 چیست؟
یک Forged Steel Gate Valve برای قطع و وصل جریان در خطوط فشار بالا است.

کاربرد اصلی آن چیست؟
برای Isolation و Full Open / Full Close استفاده می‌شود.

آیا برای کنترل جریان مناسب است؟
خیر. برای Throttling، Globe Valve گزینه مناسب‌تری است.

آیا اتصال دنده‌ای دارد؟
بله، مدل موردنظر دارای Threaded Ends است.

آیا NPT موجود است؟
بسته به مدل و سفارش، NPT یکی از رزوه‌های رایج صنعتی است.

آیا Class 800 یعنی 800 psi؟
خیر. فشار مجاز واقعی به متریال و دما بستگی دارد.

آیا بدنه فورج است؟
بله، این خانواده از نوع Forged Steel Valve است.

آیا مدل A105 دارد؟
A105 یکی از متریال‌های متداول برای Carbon Steel Forged Gate Valve است؛ متریال دقیق باید از مدل تأیید شود.

آیا استنلس استیل تولید می‌شود؟
بله، مدل‌های Stainless Steel در گریدهای مختلف از جمله خانواده 304 و 316 قابل بررسی هستند.

آیا برای بخار مناسب است؟
بله، با انتخاب متریال، Packing و Pressure Rating مناسب.

آیا برای گاز مناسب است؟
بله، در صورت تطابق متریال و الزامات Fugitive Emission.

آیا برای نفت و پتروشیمی مناسب است؟
بله، Gate Valveهای فورج کلاس 800 به‌طور گسترده در این صنایع استفاده می‌شوند.

Welded Bonnet بهتر است یا Bolted Bonnet؟
انتخاب به فشار، دما، شرایط سرویس و نیاز تعمیراتی پروژه بستگی دارد.

آیا مدل Socket Weld نیز وجود دارد؟
بله، Forged Gate Valveهای کلاس 800 با Socket Weld نیز در صنعت متداول هستند.

قیمت شیر OMB چگونه تعیین می‌شود؟
براساس سایز، متریال، رزوه، Bonnet، Trim، مدارک و تعداد تعیین می‌شود.

۱۴۱. جمع‌بندی

شیر فلکه کشویی دنده‌ای کلاس 800 OMB یک Forged Steel Gate Valve فشارقوی برای قطع و وصل مطمئن جریان در خطوط Small Bore صنعتی است. ساختار فورج، کلاس فشار 800، اتصال Threaded و طراحی Compact باعث شده این شیر در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، بخار و Utility کاربرد گسترده‌ای داشته باشد.

این شیر برای Isolation و عملکرد Full Open / Full Close طراحی شده و استفاده طولانی‌مدت در حالت نیمه‌باز برای کنترل جریان توصیه نمی‌شود. برای انتخاب دقیق باید مشخصات Size، Thread Standard، Body Material، Trim، Bonnet Type، Packing، Operating Pressure، Design Pressure، Temperature، Fluid، NACE Requirement و مدارک فنی بررسی شوند.

پترو صنعت پارس پاسارگاد با بیش از ۲۵ سال تجربه در زمینه شیرآلات فورج، شیرهای کلاس 800، تجهیزات پایپینگ و شیرآلات فشارقوی، امکان بررسی و تأمین شیر فلکه کشویی دنده‌ای کلاس 800 OMB در متریال‌های فولادی، استنلس استیل 304 و 316 و سایر گریدهای موردنیاز پروژه را براساس Datasheet و مشخصات فنی فراهم می‌کند.

برای خرید و استعلام قیمت شیر فلکه کشویی دنده‌ای کلاس 800 OMB و انتخاب سایز، متریال، نوع رزوه، Bonnet و Trim مناسب شرایط واقعی خط، مشخصات فنی و تعداد موردنیاز خود را اعلام کرده و با مشاوران پترو صنعت پارس پاسارگاد در ارتباط باشید.
