معرفی شیر توپی PERRIN با عملگر EL-O-Matic ES200

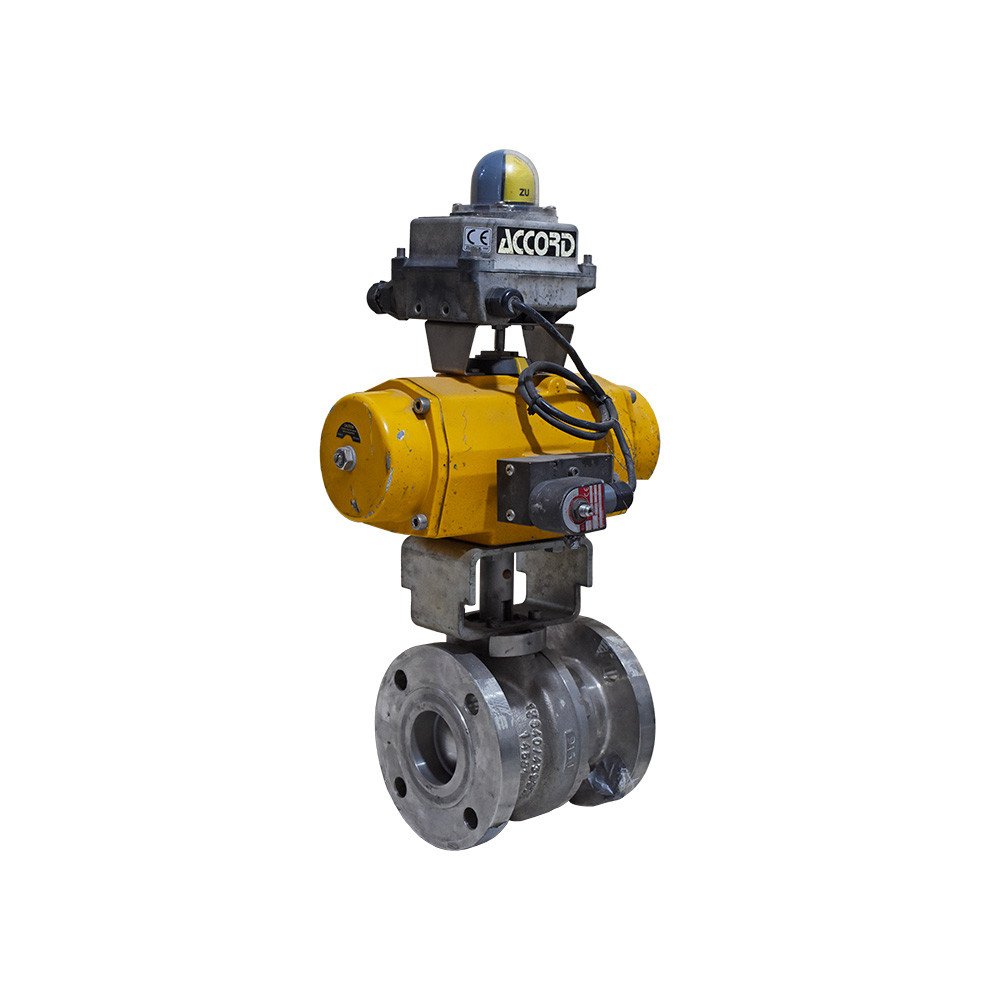

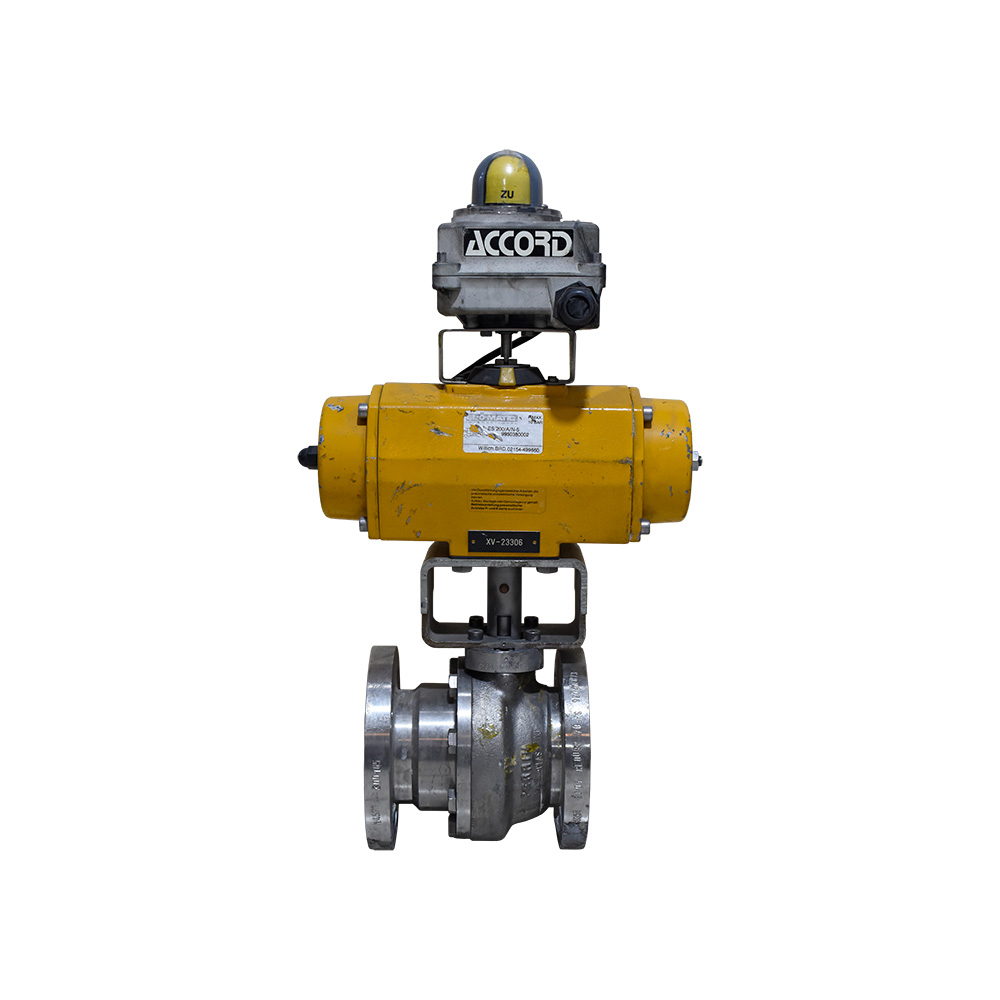

این پیکربندی از شیر توپی استیل PERRIN با سایز ۲٫۵ اینچ یا DN65، اتصال فلنجی کلاس ۱۵۰ و عملگر پنوماتیکی EL-O-Matic ES200 تشکیل شده است. مجموعهٔ نمایش موقعیت روی محرک نصب می‌شود و براکت و کوپلینگ، فرمان ربع‌گرد را به ساقه منتقل می‌کنند. این مدل برای انتخاب در مدار قطع و وصل خودکار خط بررسی می‌شود.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| برند و نوع شیر | PERRIN؛ توپی دوتکه فلنج‌دار |
| اندازهٔ اسمی | ۲٫۵ اینچ — DN65 |
| ردهٔ اتصال | Class 150 |
| جنس بدنه | استنلس استیل؛ گرید نهایی طبق مدارک متریال سفارش |
| برند عملگر | EL-O-Matic |
| مدل عملگر | ES200؛ پنوماتیکی ربع‌گرد |
| حداکثر فشار هوای عملگر | ۱۰ بار؛ فشار انتخابی با گشتاور و شرایط فرمان تطبیق داده شود |
| تجهیزات موقعیت | جعبهٔ نمایش موقعیت ACCORD |
| اجزای رابط | براکت و کوپلینگ انتقال گشتاور |
| مشخصات تکمیلی سفارش | جنس سیت، ولتاژ فرمان، نوع کنتاکت و وضعیت قطع هوا |
نقش شیر و مجموعهٔ فرمان
شیر توپی وظیفهٔ باز و بسته‌کردن مسیر را دارد و محرک ES200، گشتاور لازم برای حرکت آن را تولید می‌کند. نمایشگر یا کنتاکت موقعیت، جای آزمون حرکت کامل و کنترل آب‌بندی شیر را نمی‌گیرد. جهت نصب، تنظیم انتهای کورس و تطبیق بازخورد با حالت واقعی توپ باید در راه‌اندازی کنترل شوند.
انتخاب فشار، متریال و گشتاور
کلاس ۱۵۰ به اتصال شیر مربوط است و حداکثر ۱۰ بار، حد مدار هوای همین عملگر است. فشار کاری سیال، جداگانه با نمودار فشار–دما و جنس آب‌بندهای شیر بررسی می‌شود. گشتاور موردنیاز به اختلاف فشار، متریال نشیمن، دما و وضعیت سرویس بستگی دارد؛ انتخاب عملگر بر اساس نام ES200 به‌تنهایی کامل نیست.
نصب و نگهداری
فلنج‌های خط و گسکت با اندازهٔ DN65 و ردهٔ اتصال تطبیق داده شوند. فضای دسترسی به جعبهٔ موقعیت و محل اتصال هوا در جانمایی لحاظ شود. برای بازکردن براکت یا سرویس مجموعه، سیال و هوای فرمان ایزوله و انرژی ذخیره‌شده طبق دستورالعمل عملگر مهار شود. پس از مونتاژ، فرمان باز، فرمان بسته و بازخوردها آزمایش شوند.
پرسش‌های متداول
آیا ES200 و ES350 برای سفارش یکسان‌اند؟
این‌ها اندازه‌های متفاوت عملگر هستند. گشتاور، فشار هوای موردنیاز و رابط مونتاژ باید برای همان مدل بررسی شوند؛ جایگزینی بدون تطبیق فنی انجام نمی‌شود.
آیا نصب نمایشگر موقعیت برای کنترل خط کافی است؟
مشخصات کنتاکت‌ها، نقشهٔ مدار، تجهیزات فرمان هوا و وضعیت ایمن فرایند نیز باید تعیین شوند. آزمون عملکرد مجموعه پس از نصب انجام می‌شود.
خرید، فروش، تأمین و لیست قیمت شیر توپی استیل PERRIN ۲٫۵ اینچ با عملگر ES200
برای خرید این پیکربندی، PERRIN سایز DN65، کلاس ۱۵۰ و عملگر ES200 را صریحاً در درخواست درج کنید. مشخصات سیال، جنس سیت، نیازهای برق و کنترل و تعداد را نیز اعلام کنید. پترو صنعت پارس پاسارگاد شرایط فروش و تأمین را بر اساس مشخصات همان درخواست بررسی می‌کند. برای دریافت لیست قیمت و هماهنگی مدارک و زمان تحویل، با مشاوران شرکت تماس بگیرید.
برای تکمیل اقلام خط، گروه‌های شیر توپی، شیرآلات صنعتی و فلنج صنعتی را بررسی کنید.
