شیر توپی فلنج‌دار PERRIN سایز ۲ اینچ، کلاس ۱۵۰ بدون عملگر

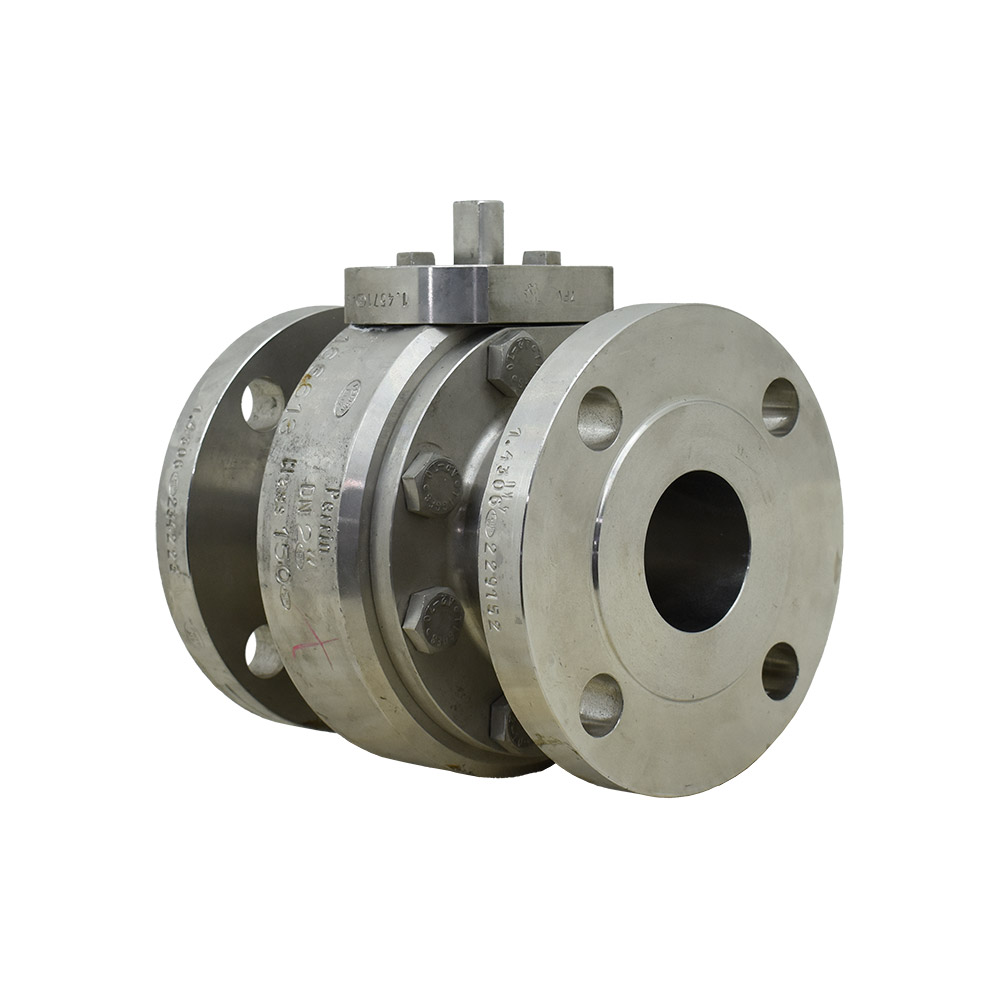

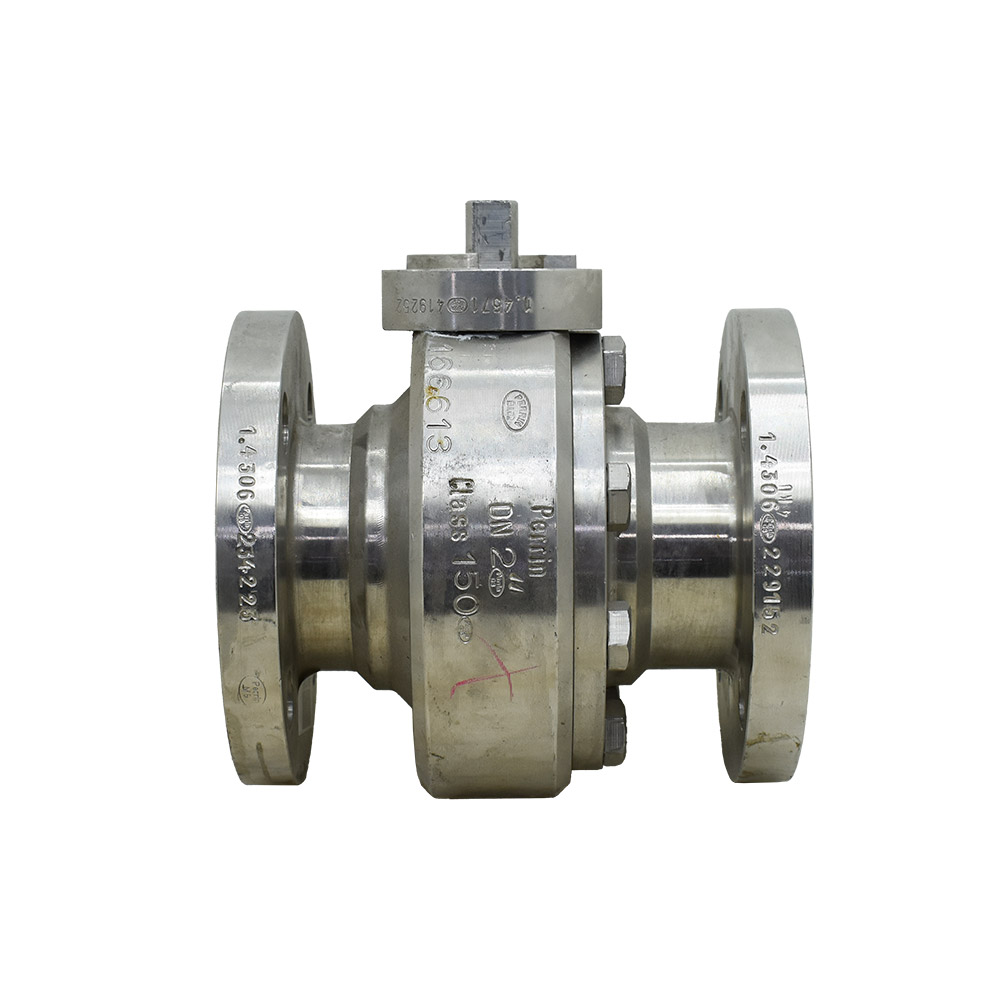

شیر توپی PERRIN ۲ اینچ کلاس ۱۵۰، یک بال ولو فلنج‌دار با سایز اسمی DN50 و بدنهٔ استیل 1.4306 است. ساختار دو‌تکه، امکان اتصال دو بخش بدنه با پیچ‌ومهره را فراهم می‌کند و محور بالایی شیر برای نصب مجموعهٔ فرمان در دسترس است. این پیکربندی بدون اهرم و اکچویتور معرفی می‌شود؛ بنابراین برای بهره‌برداری، باید مجموعهٔ فرمان مناسب روی آن نصب و کورس حرکت تنظیم شود.
مشخصات فنی
| برند شیر | PERRIN |
|---|---|
| نوع محصول | شیر توپی دو‌تکه فلنج‌دار |

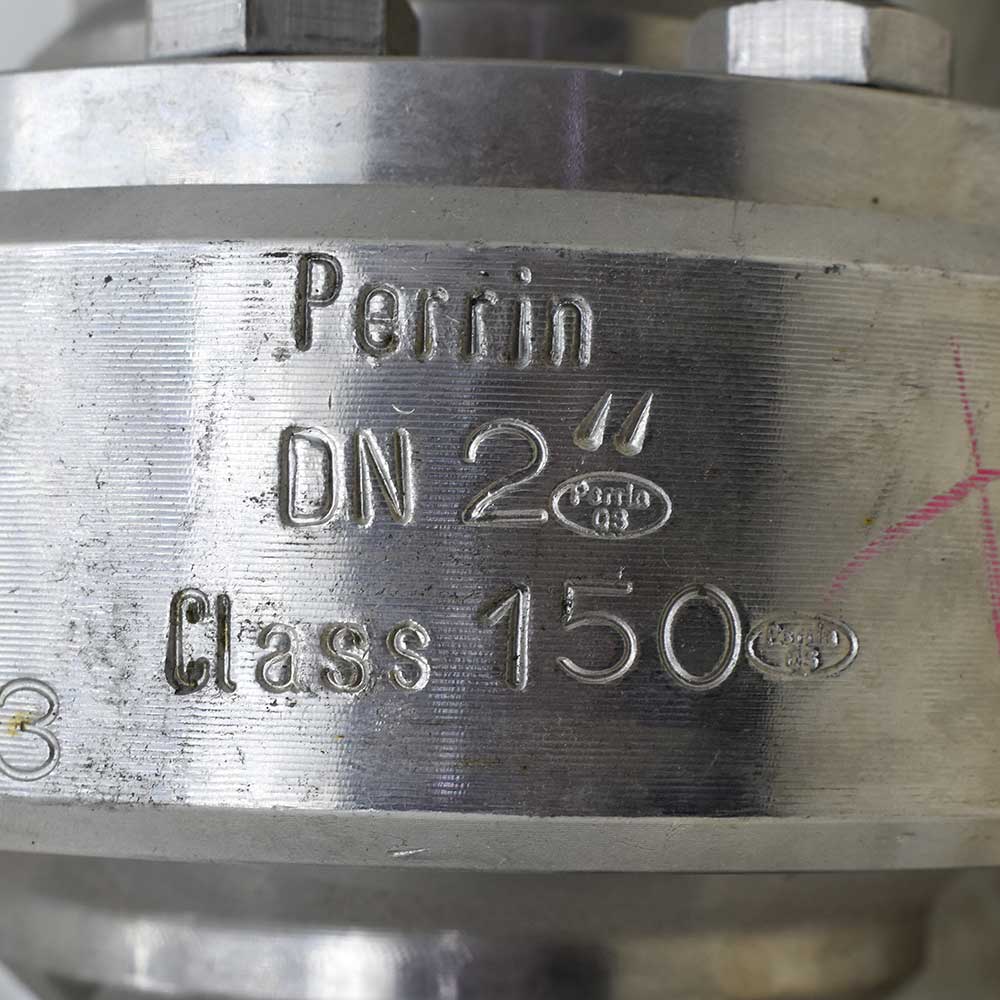

| سایز اسمی | ۲ اینچ — DN50 |
| ردهٔ فشار | Class 150 — کلاس ۱۵۰ |
| متریال بدنه | استیل 1.4306 |
| اتصال به خط | دو سر فلنجی |
| وضعیت فرمان | بدون اهرم و بدون عملگر |
| حرکت فرمان | ربع‌گرد؛ متناسب با کورس شیر |
| کاربری اصلی | قطع و وصل و جداسازی مسیر |
ساختار و نحوهٔ عملکرد
توپ سوراخ‌دار با چرخش محور، مسیر عبور سیال را باز یا مسدود می‌کند. هماهنگی محور، کوپلینگ و استاپ‌های مجموعهٔ فرمان اهمیت دارد؛ رسیدن محرک به انتهای کورس، به‌تنهایی تضمین نمی‌کند که توپ در موقعیت صحیح نشیمن قرار گرفته است. پس از نصب فرمان، باز و بسته‌شدن کامل باید به‌صورت عملی کنترل شود.
کاربرد و نکات انتخاب
انتخاب اهرم، گیربکس یا اکچویتور به گشتاور شروع حرکت، اختلاف فشار، جنس نشیمن و تعداد سیکل‌های کاری وابسته است. اتصال مکانیکی محرک باید با محور و سطح نصب شیر تطبیق داشته باشد. نصب عملگر صرفاً بر اساس سایز ۲ اینچ، بدون بررسی گشتاور و ابعاد کوپلینگ، انتخاب فنی کاملی نیست.
متریال و اجزای آب‌بندی

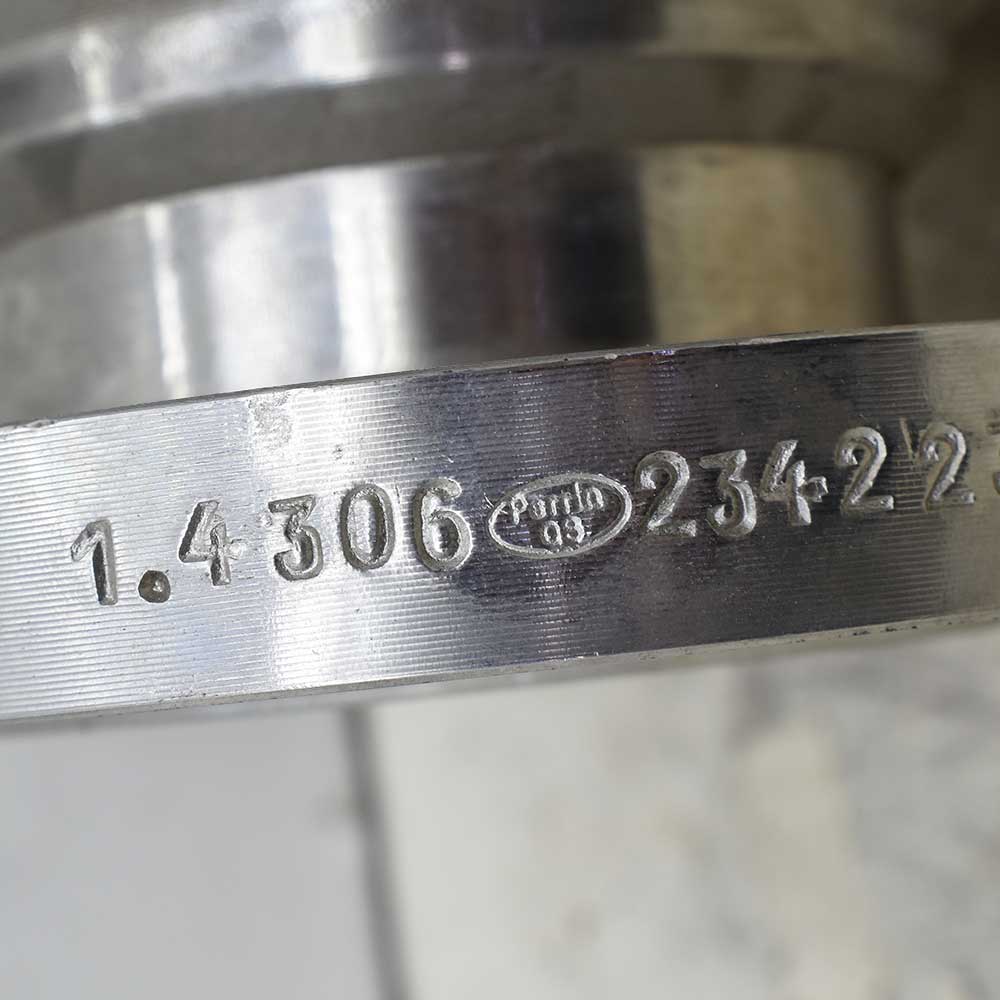

گرید 1.4306 مربوط به متریال استیل بدنه است و نباید با گرید تمام اجزای داخلی یکسان فرض شود. جنس توپ، ساقه، نشیمن و آب‌بندها باید برای سیال انتخابی مشخص شود. برای محیط خورنده یا سرویس حساس، گواهی متریال و سازگاری شیمیایی مجموعهٔ قطعات در کنار جنس بدنه اهمیت دارند.
فشار، دما و شرایط بهره‌برداری
کلاس ۱۵۰ یک ردهٔ استاندارد است و به معنی تحمل ثابت ۱۵۰ بار یا ۱۵۰ PSI در تمام دماها نیست. فشار مجاز با دمای سیال، متریال و نوع آب‌بند تغییر می‌کند. محدودهٔ سرویس باید با جدول فشار–دمای مدل و شرایط نشیمن تطبیق داده شود؛ فشار آزمون نیز جای فشار کارکرد پیوسته را نمی‌گیرد.
نصب و نگهداری
قبل از نصب، سطوح فلنج و داخل مسیر تمیز شوند و شیر برای جبران ناهم‌راستایی لوله تحت کشش قرار نگیرد. تکیه‌گاه باید وزن مجموعهٔ فرمان اضافه‌شده را تحمل کند. سرویس قطعات داخلی پس از ایزوله‌کردن، تخلیهٔ فشار و رسیدن دما به محدودهٔ مناسب انجام می‌شود.
پرسش‌های فنی متداول
آیا این شیر اهرم یا اکچویتور دارد؟
خیر؛ مجموعهٔ فرمان باید متناسب با محور و گشتاور شیر انتخاب و نصب شود.
آیا همهٔ شیرهای ۲ اینچ کلاس ۱۵۰ قابل جایگزینی هستند؟
طول نصب، سوراخ‌کاری فلنج، متریال، نوع آب‌بندی و ابعاد محل نصب فرمان نیز باید یکسان یا سازگار باشند.
خرید، فروش، تأمین و لیست قیمت
برای خرید این شیر، سایز ۲ اینچ، کلاس ۱۵۰، متریال 1.4306 و نیاز به فرمان دستی یا اتوماتیک را اعلام کنید. شرایط فروش و تأمین بر اساس مدارک فنی، تعداد و الزامات پروژه بررسی می‌شود. برای دریافت لیست قیمت و انتخاب فرمان مناسب، با مشاوران شرکت تماس بگیرید.
برای بررسی مدل‌های دیگر، به دستهٔ شیرهای توپی فلنج‌دار و مجموعهٔ شیرآلات صنعتی مراجعه کنید.
