شیر فلکه کشویی فولادی ۱۶ اینچ گیربکسی کلاس ۱۵۰

شیر فلکه کشویی فولادی ۱۶ اینچ گیربکسی کلاس ۱۵۰

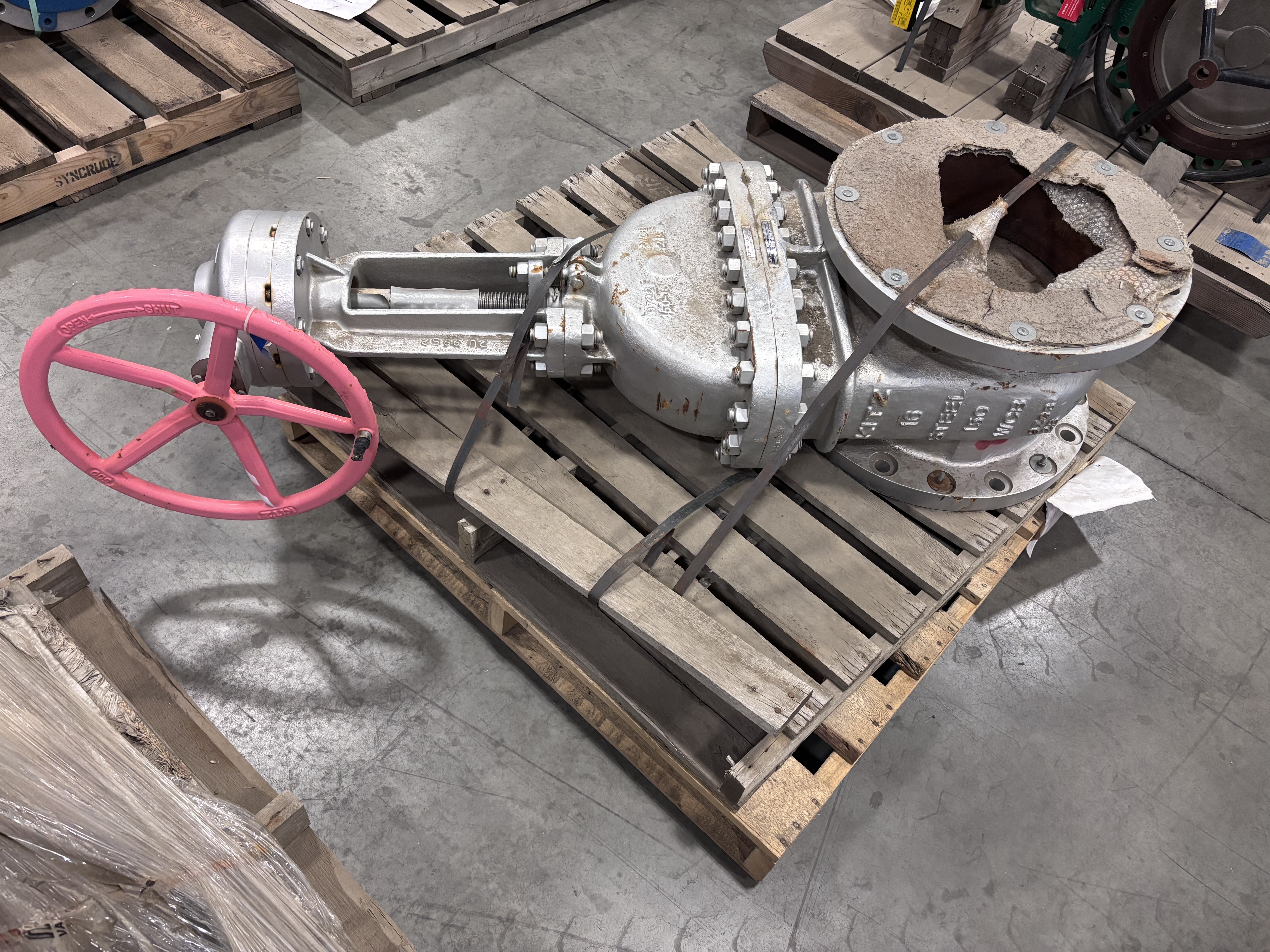

این شیر کشویی فلنج‌دار، یک شیر قطع و وصل با سایز اسمی ۱۶ اینچ یا DN400، بدنهٔ فولادی و گیربکس دستی است. حرکت خطی کشویی، مسیر جریان را کاملاً باز یا بسته می‌کند. در وضعیت بازِ کامل، کشویی از مسیر اصلی عبور سیال کنار می‌رود و افت فشار در مقایسه با وضعیت نیمه‌باز کمتر است. ساختار درپوش پیچ‌ومهره‌ای و ساقهٔ بالارونده، از ویژگی‌های این پیکربندی هستند.

مشخصات فنی

عملکرد شیر و نقش گیربکس

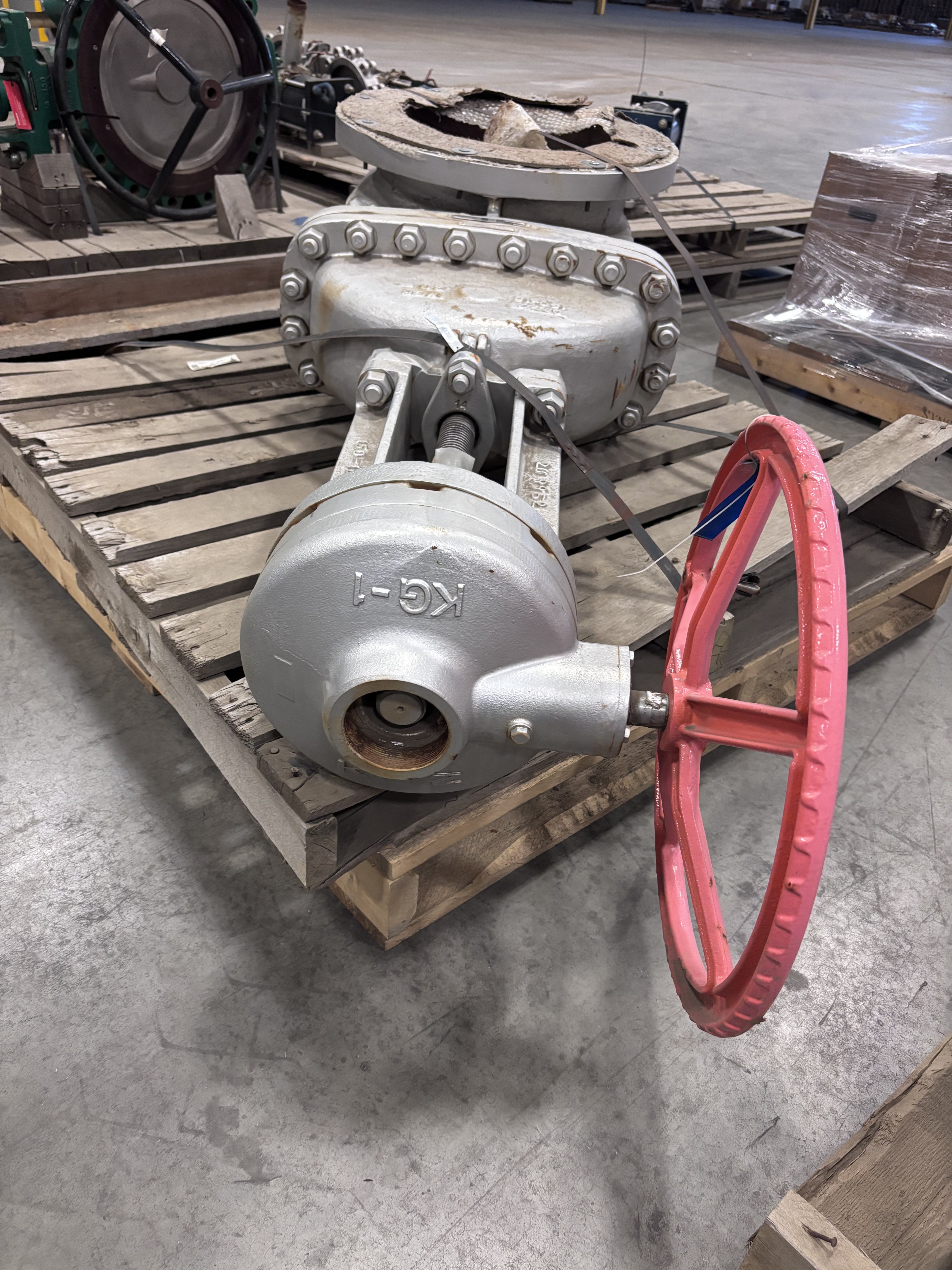

چرخش ورودی گیربکس از طریق مجموعهٔ انتقال حرکت به مکانیزم ساقه منتقل می‌شود. کشویی به‌تدریج بالا می‌رود یا میان سطوح نشیمن پایین می‌آید. گیربکس، نیروی لازم برای کاربر را کاهش می‌دهد و در برابر این مزیت، تعداد دور بیشتری برای طی‌کردن کورس شیر لازم است.

سایز، اختلاف فشار دو طرف شیر، وضعیت نشیمن و اصطکاک ساقه بر گشتاور موردنیاز اثر دارند. نسبت تبدیل، اندازهٔ فلکه و گشتاور مجاز باید برای همین مجموعهٔ شیر و فرمان مشخص شوند؛ سایز ۱۶ اینچ به‌تنهایی تعیین‌کنندهٔ گشتاور نیست.

کاربرد در خطوط صنعتی

این شیر برای جداسازی بخش‌هایی از خطوط آب صنعتی، نفت، گاز، فرآورده‌های هیدروکربنی و واحدهای فرایندی، پس از تطبیق متریال با سیال و شرایط سرویس، کاربرد دارد. در پالایشگاه، پتروشیمی و تأسیسات انتقال، محل نصب باید امکان دسترسی به گیربکس و فضای کافی برای حرکت ساقه داشته باشد.

وظیفهٔ اصلی شیر کشویی، قطع و وصل است. استفادهٔ مداوم در وضعیت نیمه‌باز برای تنظیم دبی می‌تواند موجب جریان پرسرعت در مجاورت نشیمن، لرزش و فرسایش سطوح آب‌بندی شود.

کلاس ۱۵۰ و محدودهٔ فشار و دما

کلاس ۱۵۰ یک ردهٔ استاندارد است و به معنی فشار کاری ثابت ۱۵۰ بار یا ۱۵۰ پوند بر اینچ مربع نیست. فشار مجاز با دما، گروه متریال و طراحی شیر تغییر می‌کند. شرایط بهره‌برداری باید با جدول فشار–دمای بدنه، اتصالات، پکینگ و گسکت همان مدل تطبیق داده شود.

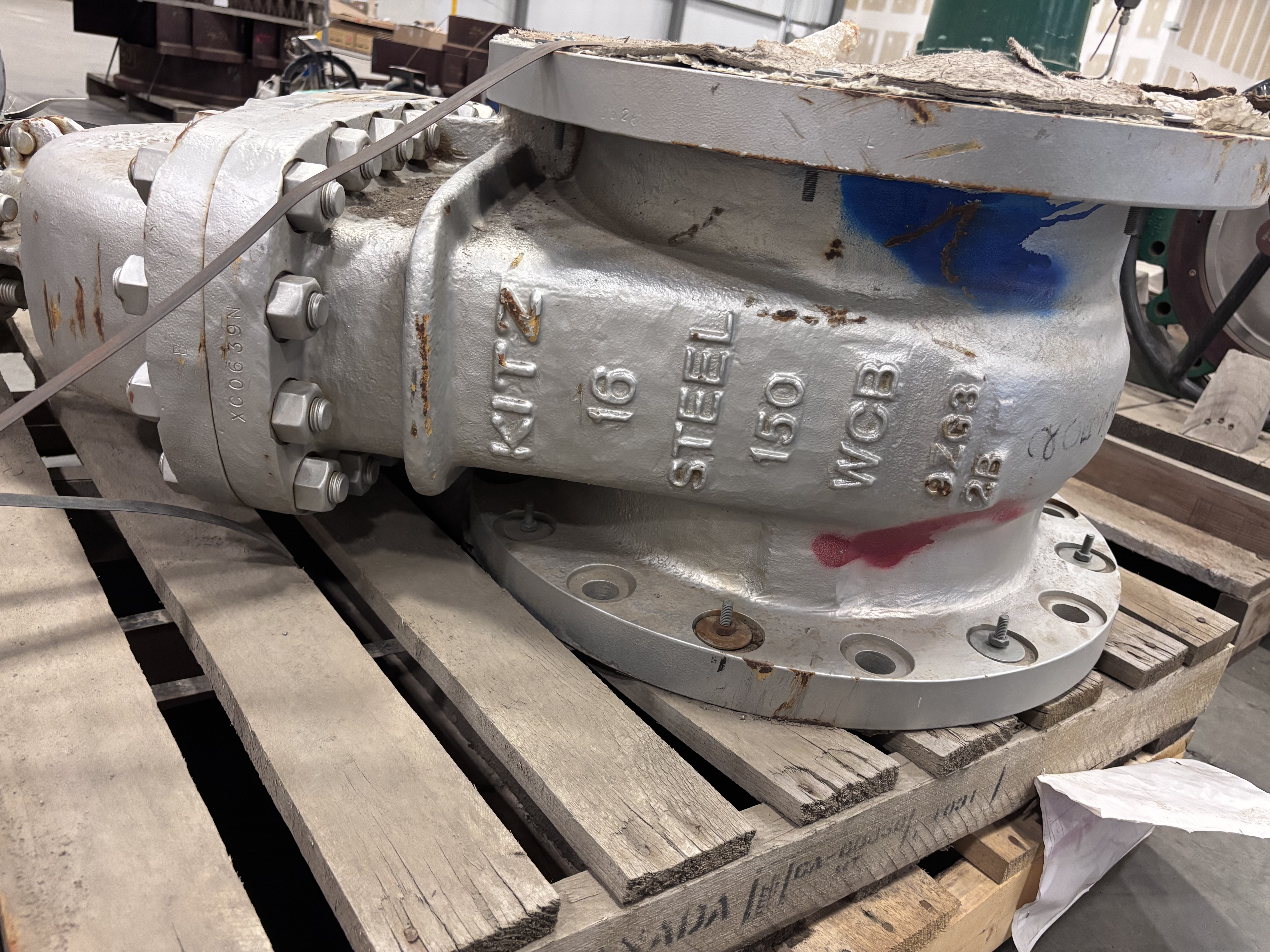

بدنهٔ WCB، فولاد کربنی ریختگی است. مناسب‌بودن آن برای سیالات خورنده، دمای پایین یا بخار داغ، به ترکیب سیال و محدودیت مجموعه وابسته است؛ ردهٔ فلنج به‌تنهایی محدودهٔ دمای سرویس را مشخص نمی‌کند.

فلنج، طول نصب و جانمایی

اتصال RF یعنی سطح آب‌بندی فلنج برجسته است. سایز، کلاس، استاندارد سوراخ‌کاری، سطح فلنج مقابل و گسکت باید هماهنگ انتخاب شوند. طول نصب مطابق ASME B16.10 و ارتفاع در حالت باز، از اندازه‌های مهم برای جایگزینی شیر در خط موجود هستند.

وزن شیر باید با تکیه‌گاه مناسب تحمل شود و بار ناشی از ناهم‌راستایی لوله به بدنه منتقل نشود. برای جابه‌جایی، نقاط مجاز حمل سازنده ملاک قرار می‌گیرند؛ ساقه، گیربکس و فلکه محل آویزان‌کردن وزن مجموعه نیستند.

نگهداری و نکات فنی

نشتی اطراف ساقه، وضعیت پکینگ، روان‌کاری بخش‌های تعیین‌شدهٔ گیربکس و تغییر غیرعادی نیروی فرمان باید در بازدیدهای دوره‌ای کنترل شوند. برای سرویس داخلی، خط ایزوله، فشار تخلیه و دمای مجموعه به محدودهٔ مناسب رسانده می‌شود. گشتاور بستن پیچ‌ها و تنظیم پکینگ از دستورالعمل همان سازنده پیروی می‌کند.

برندها و مدارک فنی

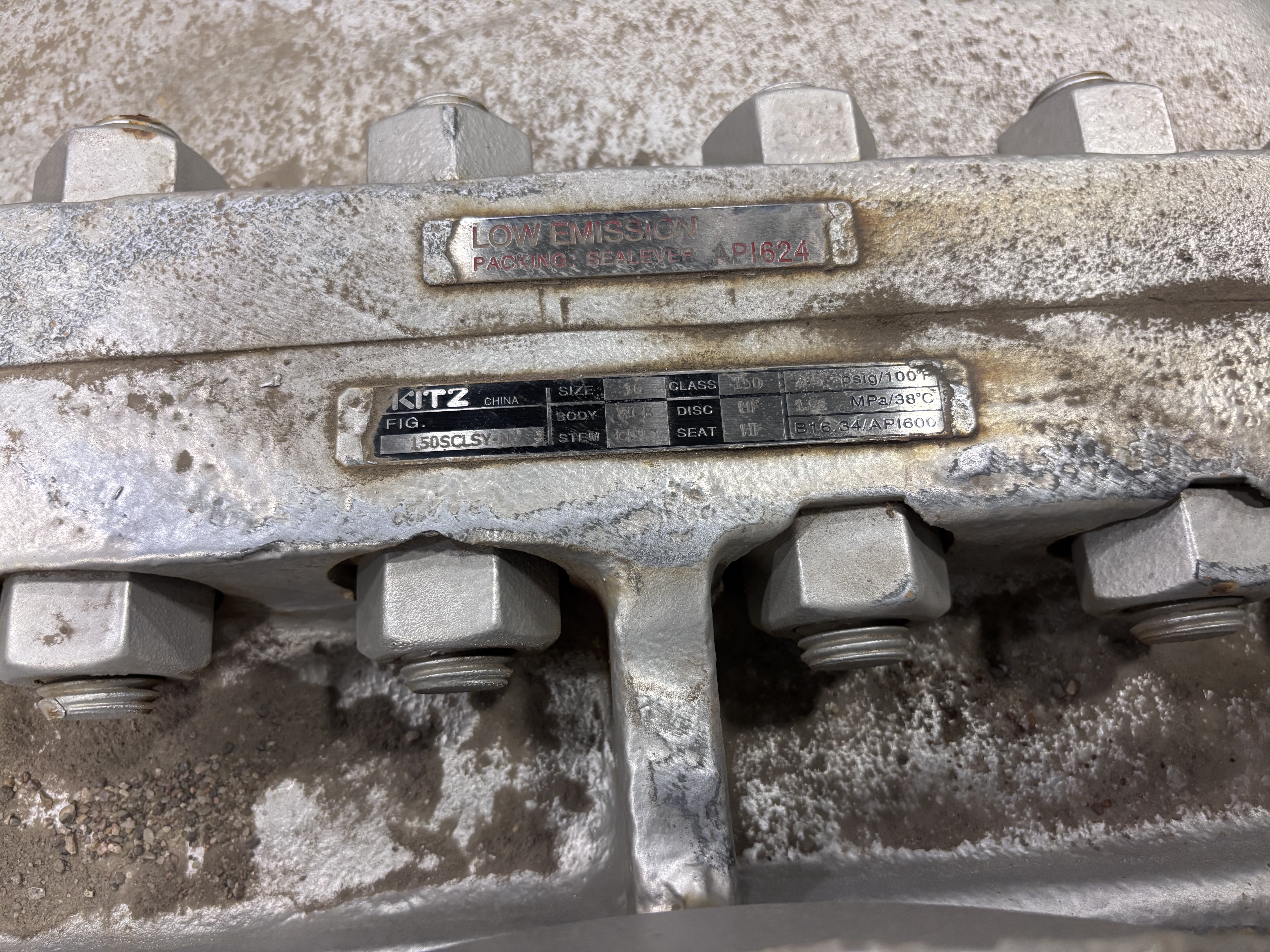

برند پیکربندی فنی این صفحه KITZ است. صفحات شیرهای کشویی فولادی کلاس ۱۵۰ از برندهای NEWAY، ORION و NIPPON نیز مشخصات خانواده‌های مربوط به خود را معرفی می‌کنند. انتخاب برند برای سایز ۱۶ اینچ گیربکسی، به نقشهٔ ابعادی، تریم و مشخصات مجموعهٔ فرمان همان مدل وابسته است.

مرجع فنی خانوادهٔ شیرهای کشویی KITZ کلاس ۱۵۰
