معرفی شیر توپی BONNEY FORGE چهار اینچ

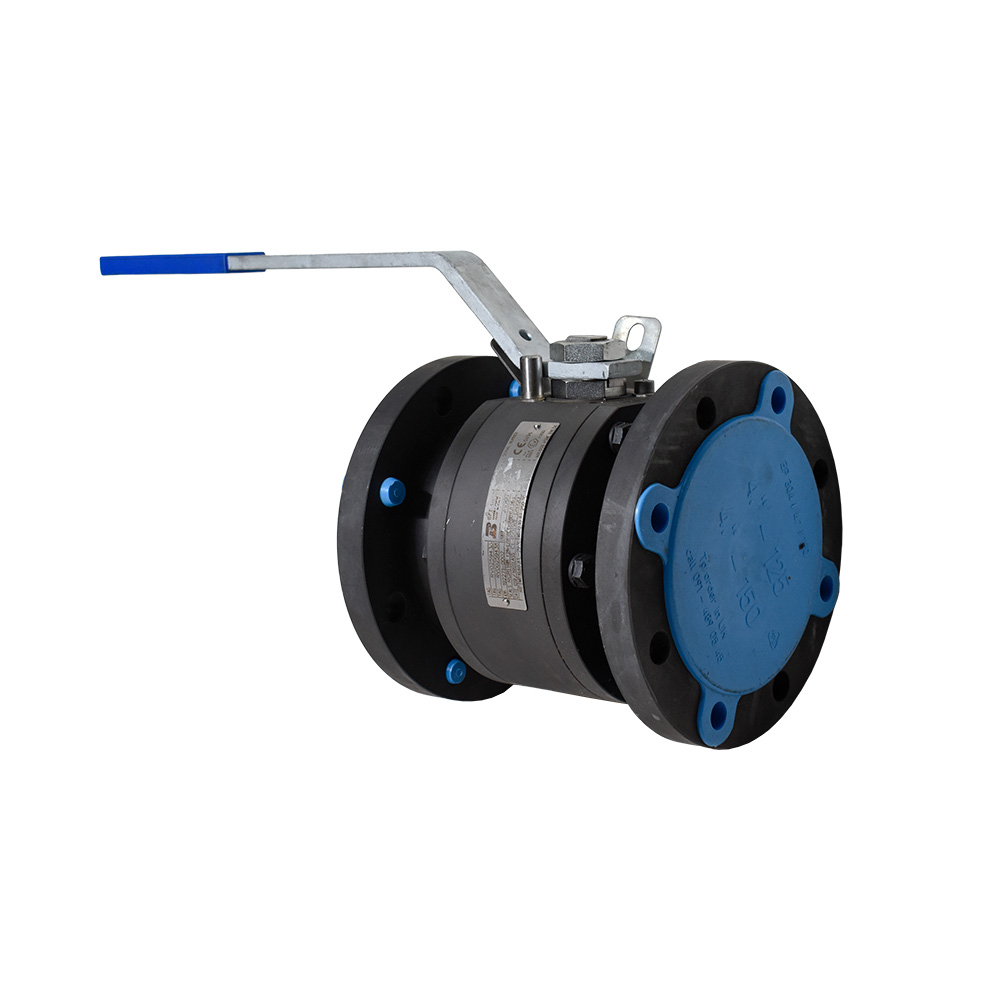

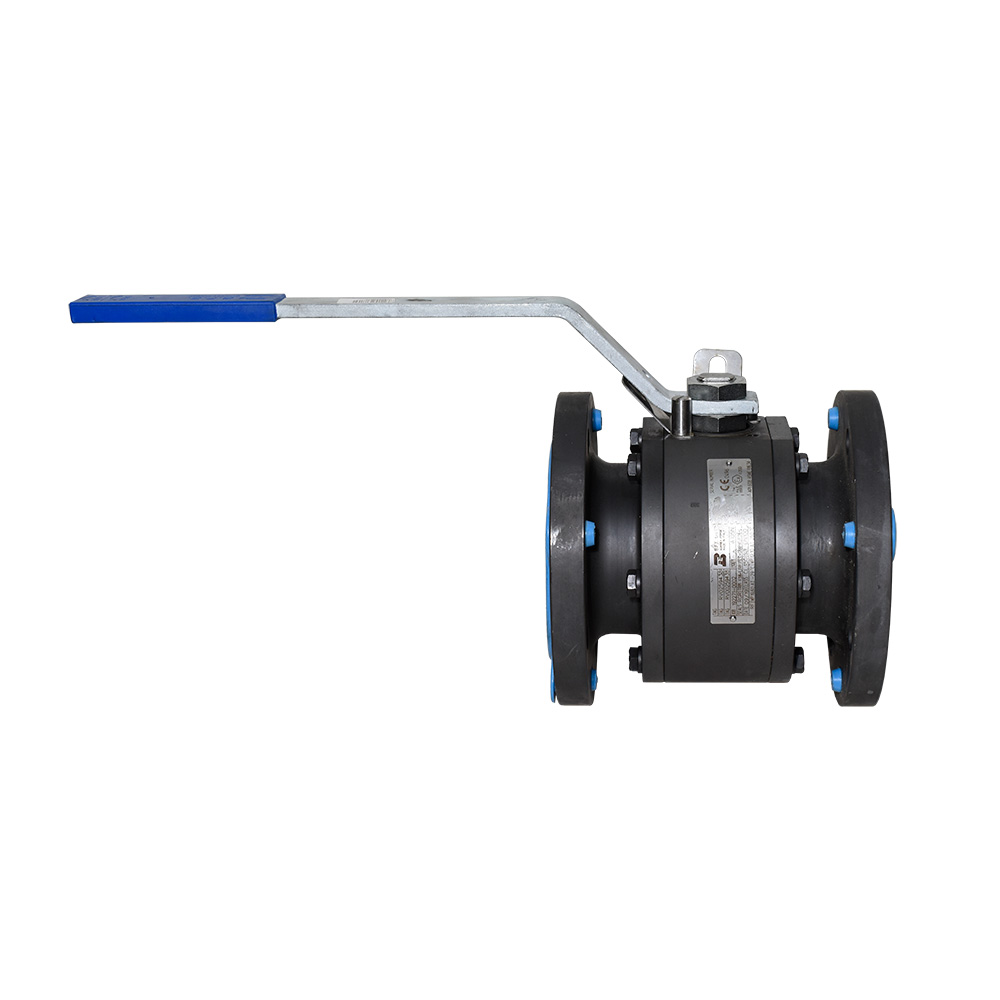

این شیر توپی فلنج‌دار BONNEY FORGE در اندازه چهار اینچ و رده Class 150 معرفی می‌شود. پلاک با نام B.F.E.، اندازه DN100، نشان RF و جنس بدنه A105N، مبنای مشخصات این ردیف است. اهرم فلزی با روکش آبی در تصاویر نصب شده و فرمان شیر به‌صورت دستی است. نماهای عمومی، اتصال‌های بدنه و قسمت فرمان را نشان می‌دهند و تصویر نزدیک پلاک برای بررسی هویت و تریم در گالری قرار دارد. مشخصات این نمونه باید از سایر سایزها و پیکربندی‌های همین برند جدا بررسی شود. ساختمان این نمونه در نماها دارای بخش مرکزی و اتصال‌های پیچ‌شونده در دو طرف است. آرایش و تعداد قطعات بدنه هنگام تطبیق با نقشه و برنامه تعمیرات بررسی شود؛ این نمونه با شیرهای کوچک‌تر یکسان فرض نمی‌شود.

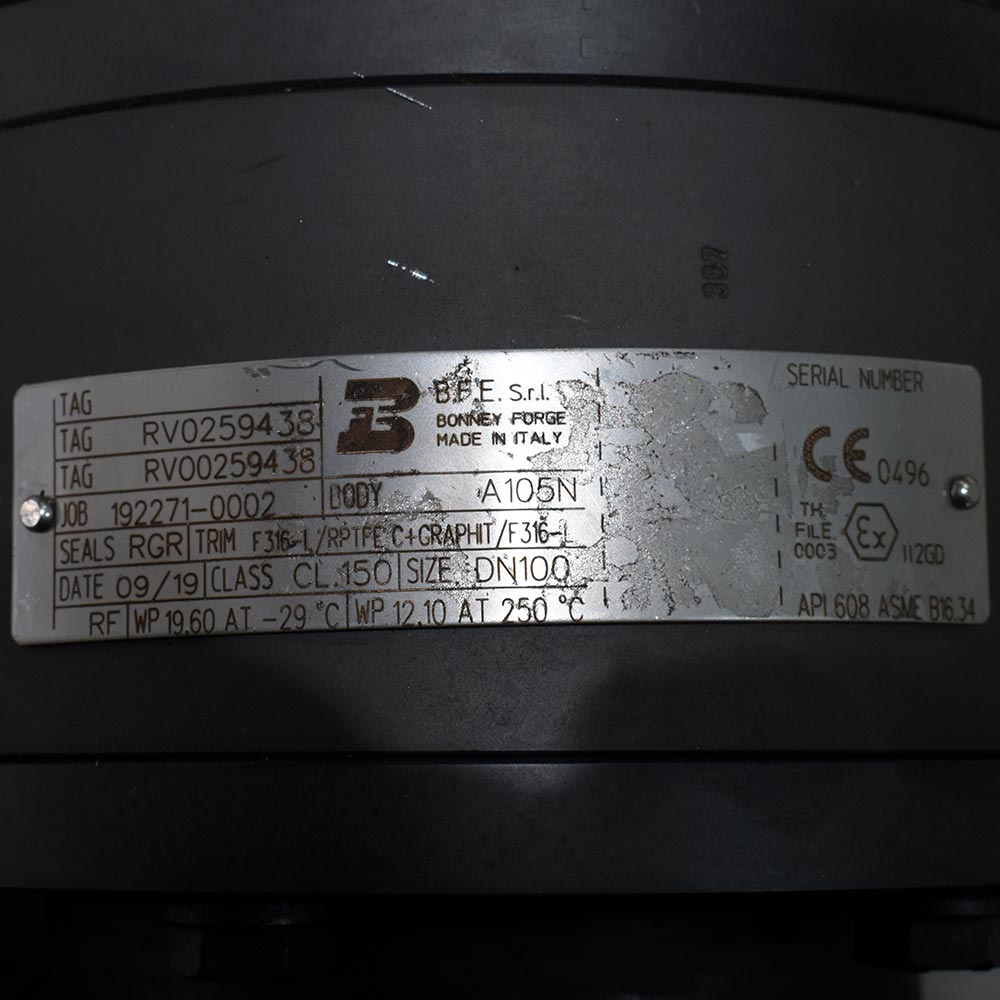

جدول مشخصات خوانده‌شده از تجهیز
| برند و نشان | BONNEY FORGE / B.F.E. مطابق پلاک و تصاویر |
|---|---|
| اندازه و رده | چهار اینچ، DN100، Class 150 |
| اتصال | دو سر فلنج با نشان RF روی پلاک |
| جنس بدنه | A105N مطابق پلاک؛ با کد مواد همه اجزا یکسان فرض نشود |
| کد تریم پلاک | F316-L / RPTFE C+GRAPHIT / F316-L |
| کد آب‌بندی | RGR مطابق پلاک |

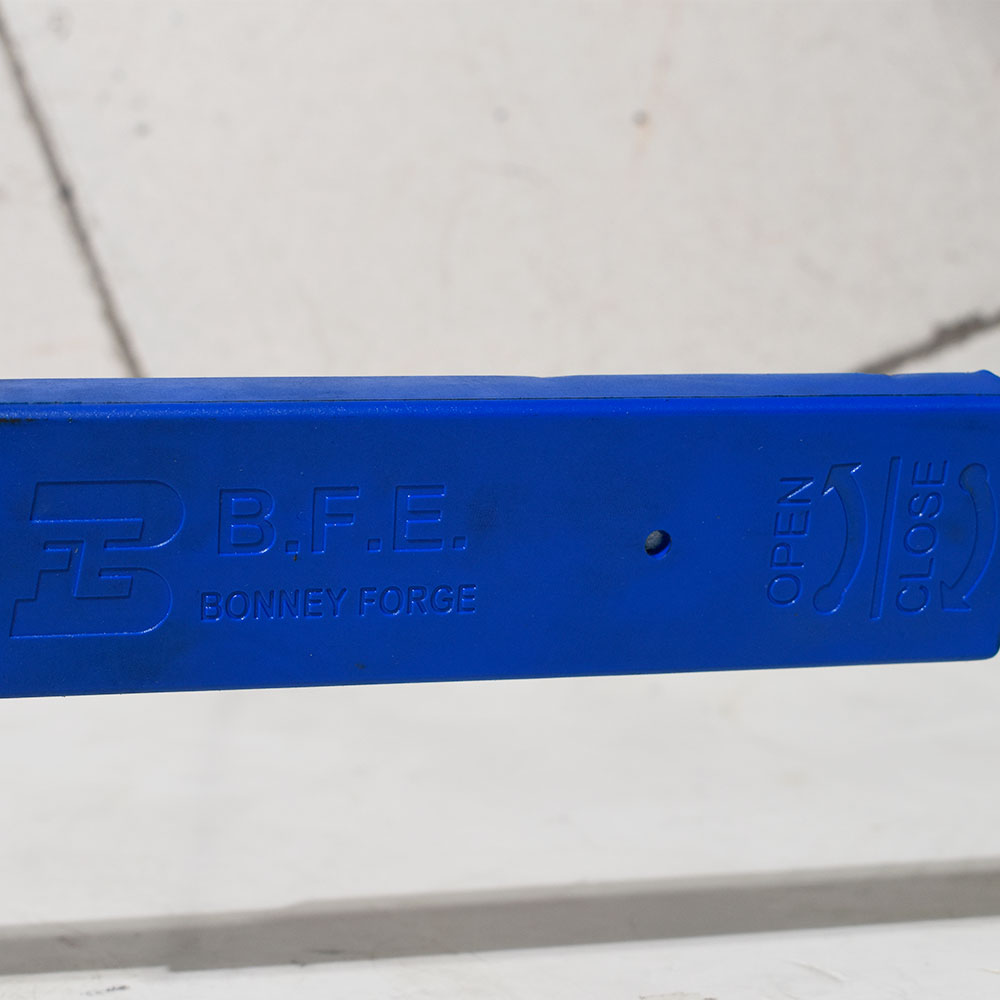

| فرمان | اهرم دستی نصب‌شده با روکش آبی |
| نشان‌های استاندارد | API 608 و ASME B16.34 روی پلاک |
| نشان ساخت | MADE IN ITALY روی پلاک |
| شناسه ردیابی نمونه | TAG RV0259438؛ JOB 192271-0002 |
| فشار و دمای کار | بر اساس منحنی فشار–دما و محدودیت تریم همان نسخه تأیید شود |
بدنه A105N و تفکیک اجزای تریم

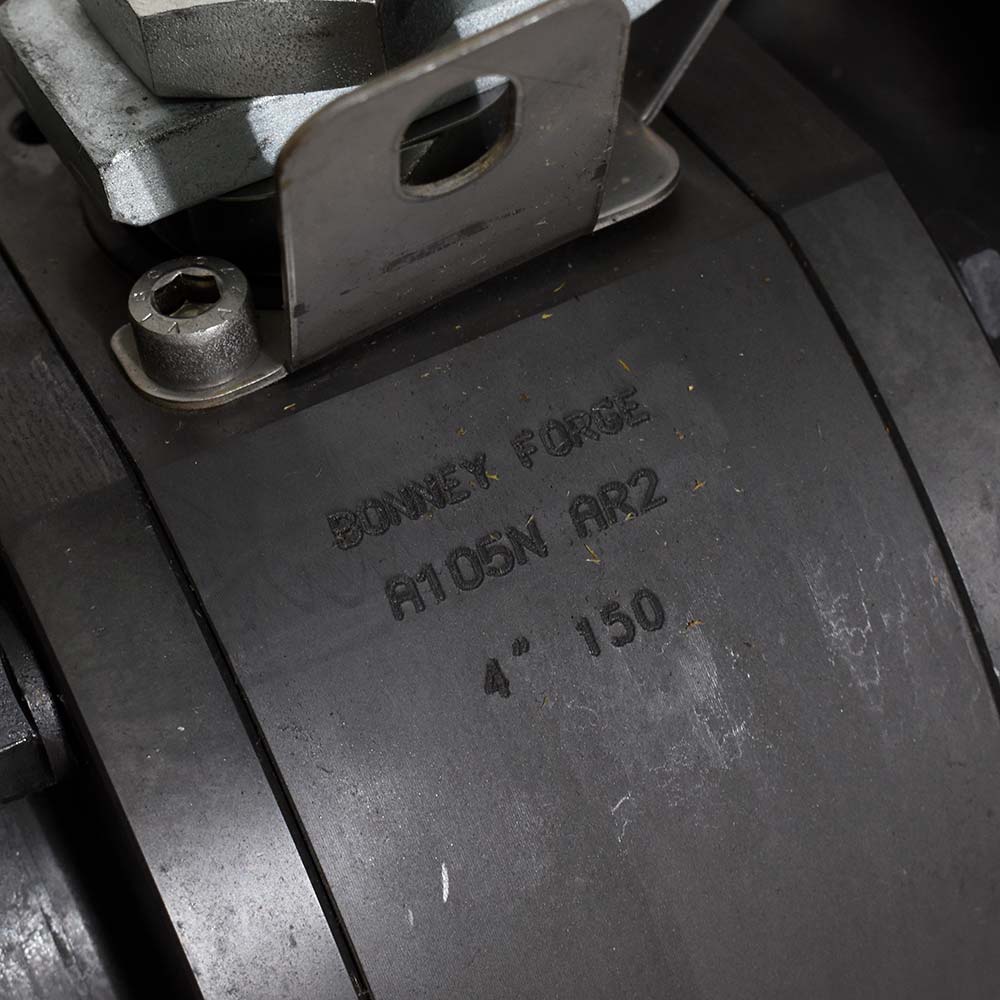

روی پلاک، بدنه با نشان A105N ثبت شده است؛ این عبارت در معرفی کالا حفظ می‌شود و به WCB یا جنس تمام اجزای داخلی تبدیل نمی‌شود. کد تریم F316-L / RPTFE C+GRAPHIT / F316-L و کد آب‌بندی RGR نیز روی پلاک قابل خواندن‌اند. برای تعیین سهم هر جزء در مسیر تماس با سیال، نقشه قطعات و مدارک سازنده بررسی شوند. ترکیب متریال بدنه و تریم باید با نوع سیال، غلظت، خوردگی، وجود ذرات و دمای کار سازگار باشد؛ صرف نام برند یا جنس بدنه، تأیید کاربرد در هر فرایند نیست.
کلاس ۱۵۰، فشار کاری و دمای سرویس
Class 150 یک رده اسمی است و نباید با فشار ثابت ۱۵۰ بار برابر دانسته شود. روی پلاک دو مقدار WP با دماهای مرجع متفاوت دیده می‌شود؛ واحد فشار در نمای موجود به‌صراحت درج نشده و این اعداد بدون تأیید مدرک به مقدار قطعی بر حسب بار تبدیل نمی‌شوند. محدوده کار باید از منحنی فشار–دما و محدودیت آب‌بندی همان نسخه مشخص شود. وجود دو نقطه روی پلاک، مجوز تعمیم یک فشار ثابت به همه دماها یا استفاده از تجهیز در تمام شرایط بین آن‌ها نیست.
نشان‌های استاندارد و مدارک همراه
علائم API 608 و ASME B16.34، نام BONNEY FORGE، نوشته MADE IN ITALY و نشان‌های CE و Ex در تصویر پلاک دیده می‌شوند. درج این نشان‌ها برای شناسایی نمونه است؛ اگر پروژه به گواهی انطباق، محدوده کاربرد در محیط ویژه، آزمون آتش، گزارش نشتی یا مدارک مواد نیاز دارد، مدرک مربوط به همین تجهیز باید بررسی شود. علائم روی پلاک جایگزین گزارش آزمون تحویل نیستند. شماره‌های ردیابی نیز کمک می‌کنند مدارک پیشنهادی با همان کالای عرضه‌شده تطبیق داده شوند.
تطبیق فلنج، طول نصب و فضای اهرم
برای نصب یا جایگزینی شیر چهار اینچ، سایز اسمی را همراه کلاس، استاندارد ابعادی، قطر و سوراخ‌کاری فلنج و طول بین دو اتصال بررسی کنید. نشان RF روی پلاک باید با سطح آب‌بندی خط و گسکت انتخابی هماهنگ باشد. وجود اهرم به معنی فراهم بودن فضای کافی برای حرکت آن در محل نصب نیست؛ مسیر چرخش، دسترسی اپراتور و برخورد احتمالی با تجهیزات مجاور کنترل شوند. گشتاور لازم برای سرویس واقعی به اختلاف فشار و وضعیت تریم وابسته است. برای افزودن عملگر، اطلاعات اتصال ساقه، براکت و گشتاور پیش از انتخاب محرک اندازه‌گیری و بررسی شوند.
بازرسی ظاهری و اطلاعات لازم برای سفارش
پیش از تحویل، وضعیت سطح فلنج‌ها، بدنه، اتصالات پیچ‌شونده، اهرم و اجزای قابل مشاهده را با شرایط سفارش تطبیق دهید. اگر آزمون بدنه، آزمون آب‌بندی، کنترل متریال یا بازرسی شخص ثالث لازم است، روش و معیار پذیرش باید از ابتدا در درخواست مشخص شود. تصاویر برای تشخیص پیکربندی و علائم خوانا مفیدند، اما نتیجه عملکرد یا سلامت اجزای داخلی را اثبات نمی‌کنند. برای انتخاب بین سرویس قطع‌و‌وصل و استفاده کنترلی نیز اطلاعات عملکردی همان نسخه موردنیاز است؛ اندازه اتصال و کلاس، به‌تنهایی ظرفیت عبور و کیفیت تنظیم جریان را تعیین نمی‌کنند.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین شیر توپی BONNEY FORGE چهار اینچ کلاس ۱۵۰ با بدنه A105N، نوع سیال، فشار و دمای طراحی و کار، تعداد و الزامات اتصال را ارسال کنید. پترو صنعت پارس پاسارگاد مشخصات کالای قابل ارائه و مدارک همراه را با نیاز پروژه تطبیق می‌دهد. در دریافت لیست قیمت، نوع آزمون، گواهی مواد، شرایط بازرسی و نیاز به تجهیزات فرمان را جداگانه اعلام کنید تا پیشنهادها با مشخصات فنی یکسان مقایسه شوند. موجودی، وضعیت کالا، حدود اقلام همراه و زمان تحویل برای همان ردیف در پاسخ استعلام تأیید می‌شوند.
