معرفی شیر توپی دو اینچ با سیت فلزی

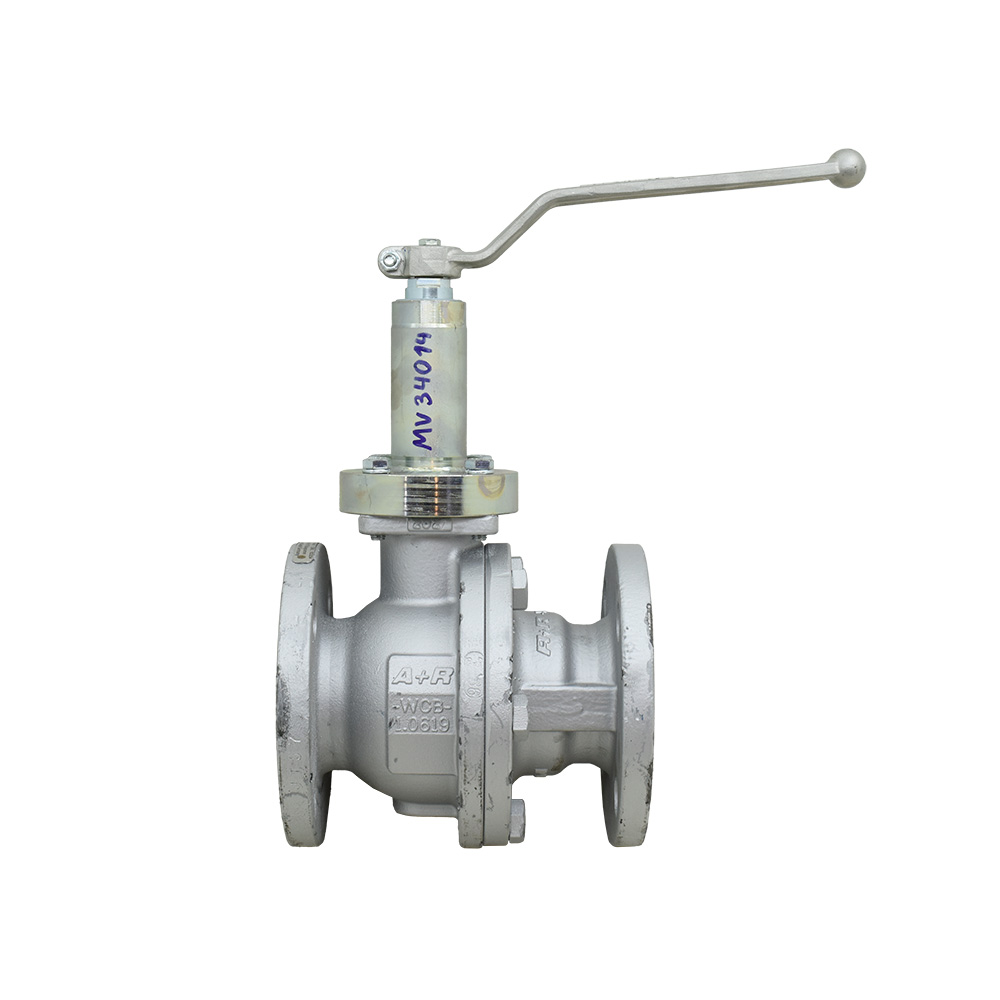

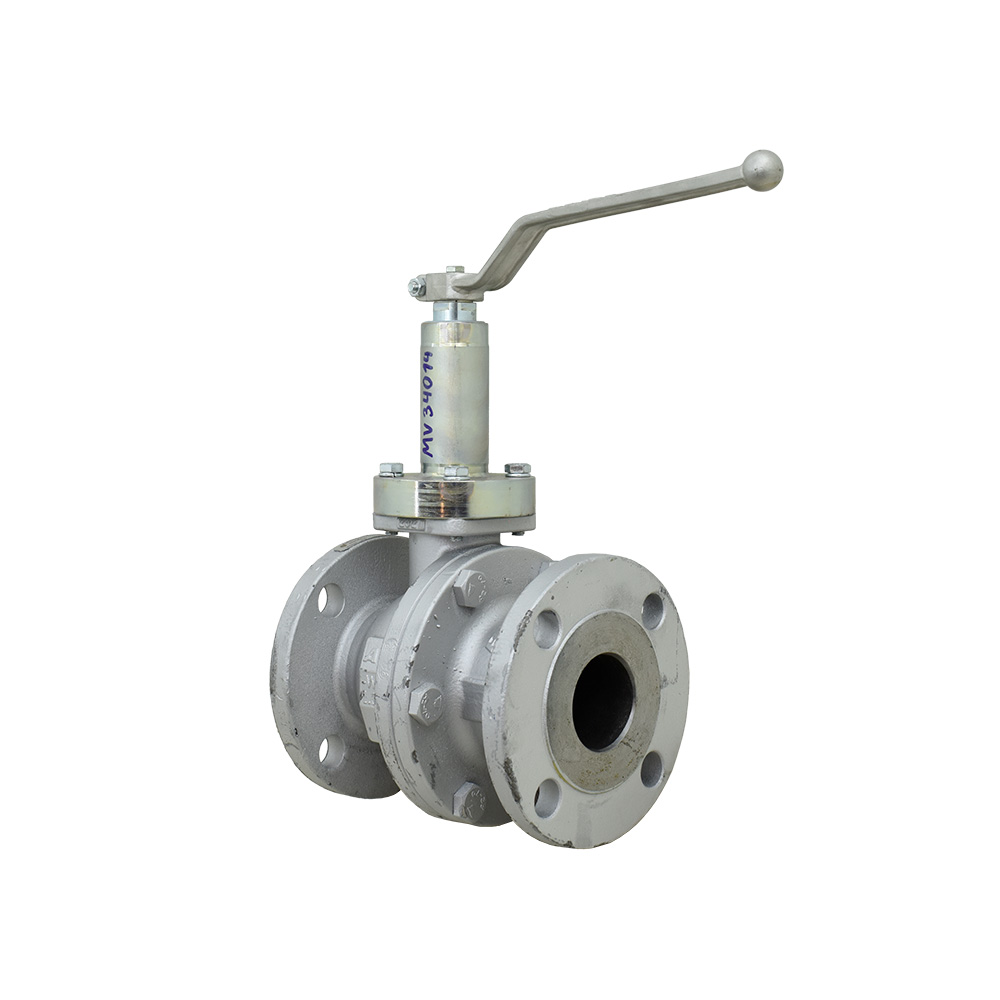

این شیر توپی فلنج‌دار در اندازه دو اینچ و کلاس ۱۵۰، با امتداد استم و اهرم دستی نصب‌شده معرفی می‌شود. نشان 2” CL150 روی بدنه و عبارت Seats: metal روی پلاک، دو مشخصه مهم این نمونه هستند. بدنه پیچ‌شونده، مجموعه استم بلند، اهرم و سطح اتصال بالای آن در نماهای مختلف دیده می‌شوند. هویت کامل سازنده در بخش فرسوده پلاک خوانا نیست؛ بنابراین نام برند حدس زده نمی‌شود و این ردیف بر اساس ویژگی‌های قابل مشاهده معرفی می‌شود.
جدول مشخصات نمونه تصویری
| نوع شیر و اندازه | شیر توپی، دو اینچ (DN50) |
|---|---|
| رده فشار | Class 150 مطابق نشان 2” CL150 روی بدنه |
| اتصال | دو سر فلنج |
| نوع فرمان | اهرم دستی نصب‌شده روی امتداد استم |
| نشیمنگاه | Seats: metal مطابق نوشته پلاک |
| شناسه نمونه | S/N 603204 روی پلاک |
| نشان سطح نصب | DN40-50 روی قطعه اتصال بالای استم؛ سایز اتصال خط نیست |
| برند و مدل کامل | بخش هویت پلاک فرسوده است؛ تأیید با مدرک یا پلاک خواناتر |
| جنس دقیق بدنه و تریم | به‌صورت قطعی از تصاویر تعیین نشده است |
| فشار و دمای مجاز | مطابق ارجاع پلاک به PT-Diagramm و مدارک همان نسخه |
سیت فلزی و سازگاری با سیال
عبارت Seats: metal نوع نشیمنگاه را فلزی معرفی می‌کند، اما گرید دقیق، نوع پوشش، سختی یا کلاس نشتی از همین نوشته مشخص نمی‌شوند. جنس بدنه و توپی نیز باید جداگانه با مدارک مواد تطبیق داده شود. سیت فلزی به‌تنهایی مجوز استفاده در هر سیال، دما یا سرویس دارای ذرات نیست. برای بررسی فرایند، نوع و وضعیت سیال، احتمال خوردگی و رسوب، اختلاف فشار، دفعات عملکرد و معیار آب‌بندی را اعلام کنید. اگر محدودیت نشتی خاصی وجود دارد، معیار پذیرش و گزارش آزمون مربوط به همان تجهیز در سفارش درج شود.
کلاس فشار و ارجاع به نمودار فشار–دما

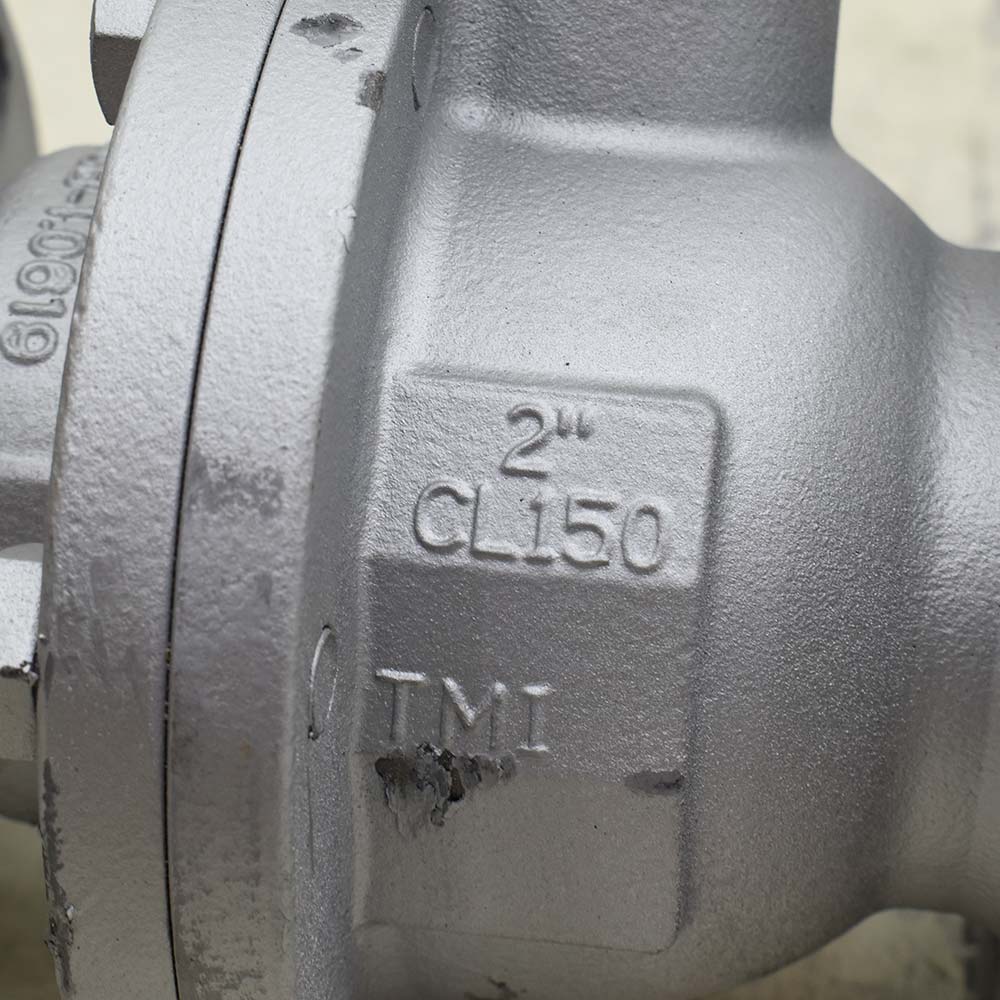

نشان CL150 روی بدنه، رده اسمی نمونه را مشخص می‌کند و معادل فشار کاری ۱۵۰ بار نیست. روی پلاک، ارجاع به PT-Diagramm دیده می‌شود؛ بنابراین برای تعیین محدوده فشار و دمای سرویس، نمودار و مستندات همان نسخه لازم است. فشار مجاز مجموعه باید محدودیت بدنه، اتصال و اجزای آب‌بندی را با هم در نظر بگیرد. از ظاهر فلزی بدنه یا نوع سیت نمی‌توان دمای مجاز یا فشار نهایی را تعیین کرد. در سرویس با تغییرات دما یا اختلاف فشار زیاد، تمام حالات طراحی و کار در تطبیق فنی بررسی شوند.
امتداد استم، اهرم و سطح اتصال

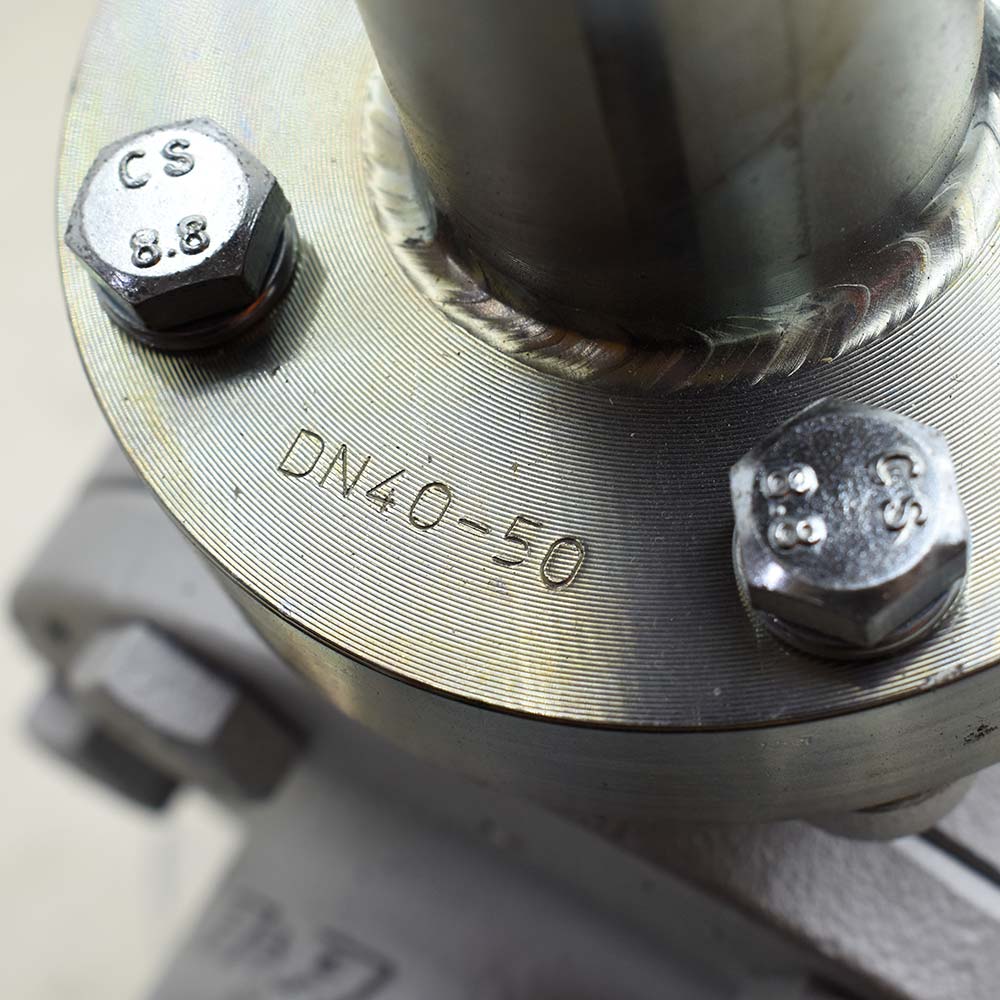

اهرم روی مجموعه استم بلند نصب شده و این نمونه با شیر فاقد دسته یا بدون عملگر تفاوت دارد. امتداد استم، ارتفاع مجموعه فرمان و فضای موردنیاز را تغییر می‌دهد؛ دسترسی اپراتور و مسیر حرکت دسته باید در محل نصب کنترل شوند. عبارت DN40-50 روی قطعه اتصال بالای استم دیده می‌شود و نباید به‌جای اندازه خط به کار رود؛ سایز دو اینچ از نشان بدنه تعیین شده است. برای نصب محرک جدید، شکل اتصال ساقه، ابعاد سطح نصب، براکت و گشتاور موردنیاز بررسی شوند. از استم بلند، کاربرد ویژه یا قابلیت سرویس دمایی مشخصی بدون مدرک نتیجه‌گیری نمی‌شود.
فلنج‌ها، ابعاد نصب و ظرفیت عبور
برای جایگزینی در خط، علاوه بر اندازه و کلاس، طول بین دو فلنج، الگوی پیچ‌ها، نوع سطح آب‌بندی و فضای ارتفاعی مجموعه را با نقشه موجود تطبیق دهید. گسکت و پیچ و مهره باید با مشخصات اتصال و شرایط فرایند هماهنگ باشند. دو شیر دو اینچ کلاس ۱۵۰ الزاماً طول نصب یا آرایش داخلی یکسان ندارند. اگر افت فشار یا ظرفیت عبور معیار انتخاب است، داده عملکردی همان مدل باید بررسی شود. برای تنظیم پیوسته جریان نیز مناسب بودن تریم و رفتار شیر در محدوده عملکرد موردنظر نیاز به تأیید فنی دارد.
ردیابی، بازرسی و مدارک لازم

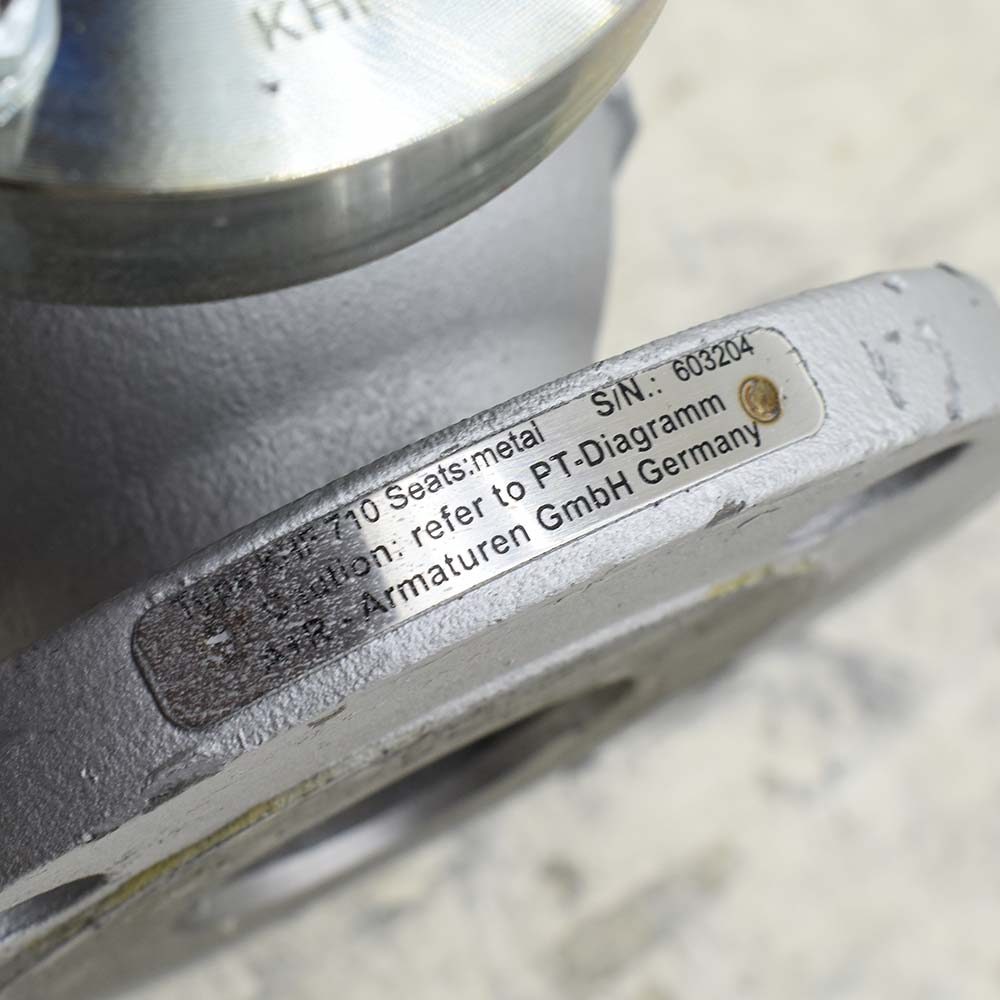

شماره S/N 603204 در تصویر پلاک قابل خواندن است و برای تطبیق مدارک و کالای پیشنهادی می‌تواند استفاده شود. پیش از سفارش، تصویر خواناتر بخش هویت، مشخصات مواد و نمودار فشار–دما را درخواست کنید. وضعیت سطح فلنج، بدنه، اتصالات و مجموعه فرمان باید با شرایط تحویل هماهنگ باشد. اگر آزمون بدنه، آزمون نشتی، بازرسی یا گزارش مواد لازم است، روش و معیار پذیرش از ابتدا مشخص شوند. نتیجه آزمون، وضعیت اجزای داخلی یا سابقه بهره‌برداری از عکس عمومی قابل تعیین نیست و برای همان تجهیز باید بررسی شود.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین این شیر توپی دو اینچ کلاس ۱۵۰ با سیت فلزی و استم بلند، نوع سیال، فشار و دمای طراحی و کار، تعداد و ابعاد موردنیاز را اعلام کنید. پترو صنعت پارس پاسارگاد امکان ارائه و مدارک قابل تأمین را با سفارش پروژه تطبیق می‌دهد. برای دریافت لیست قیمت، معیار نشتی، آزمون‌ها، مدارک متریال و شرایط بازرسی را هم ارسال کنید. پیشنهاد قیمت باید با مشخصات اتصال و تجهیزات فرمان همراه مقایسه شود؛ موجودی، وضعیت کالا و زمان تحویل همان ردیف هنگام استعلام تأیید می‌شوند.
