شیر توپی (بال ولو) فلنج‌دار KI KINGDOM یک اینچ کلاس ۱۵۰ بدنه WCB بدون اهرم

معرفی بال ولو KI KINGDOM یک اینچ کلاس ۱۵۰

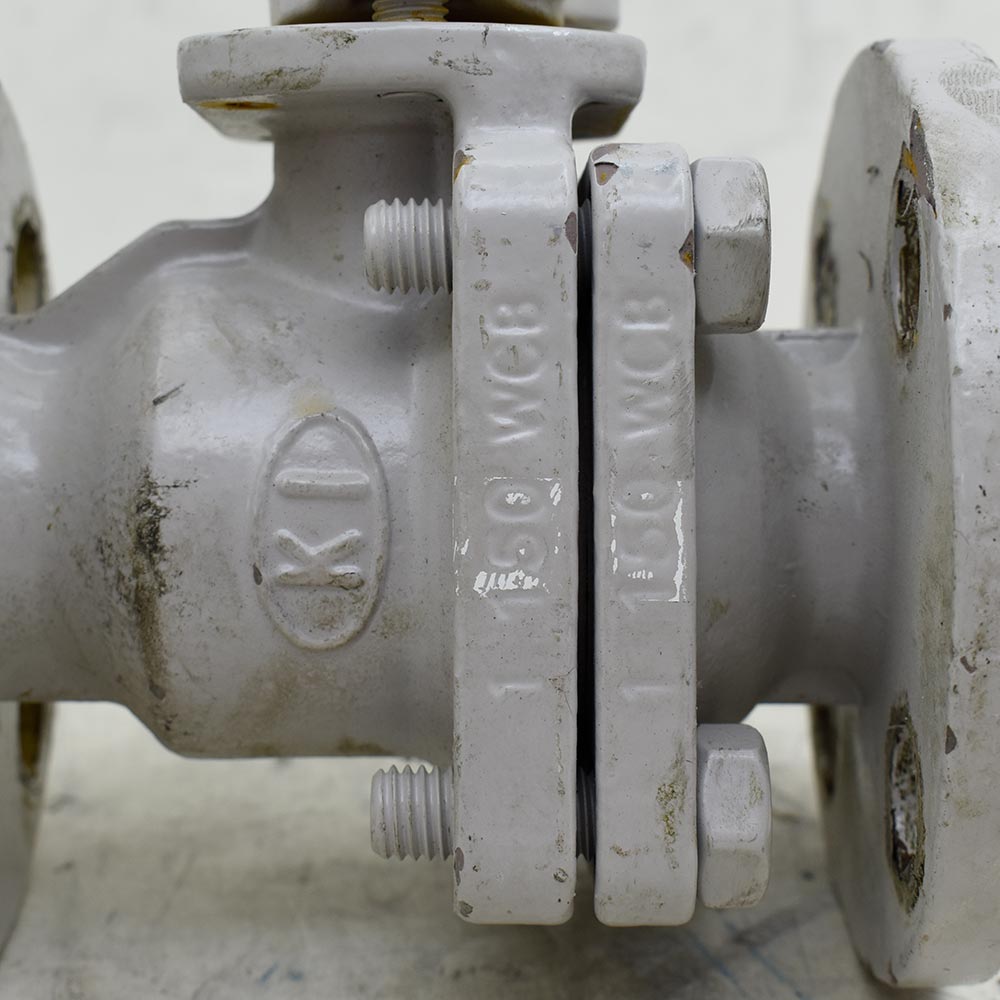

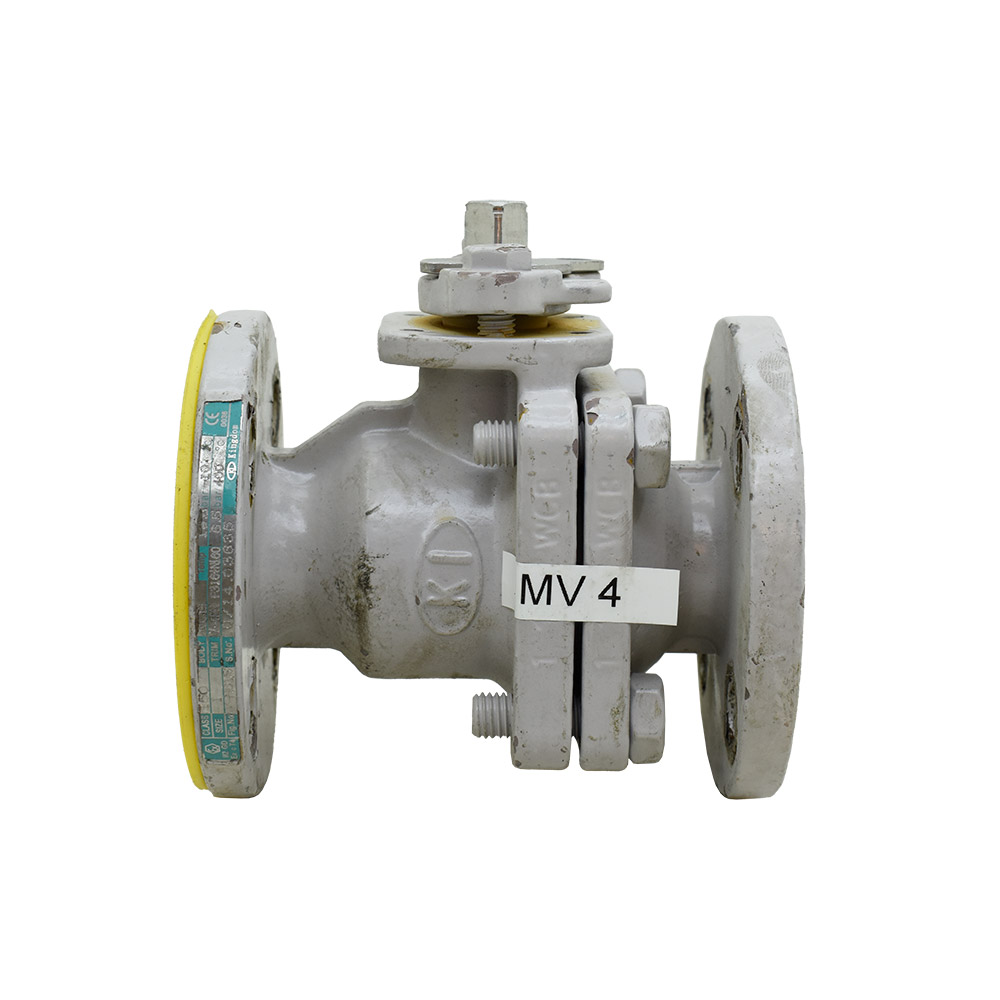

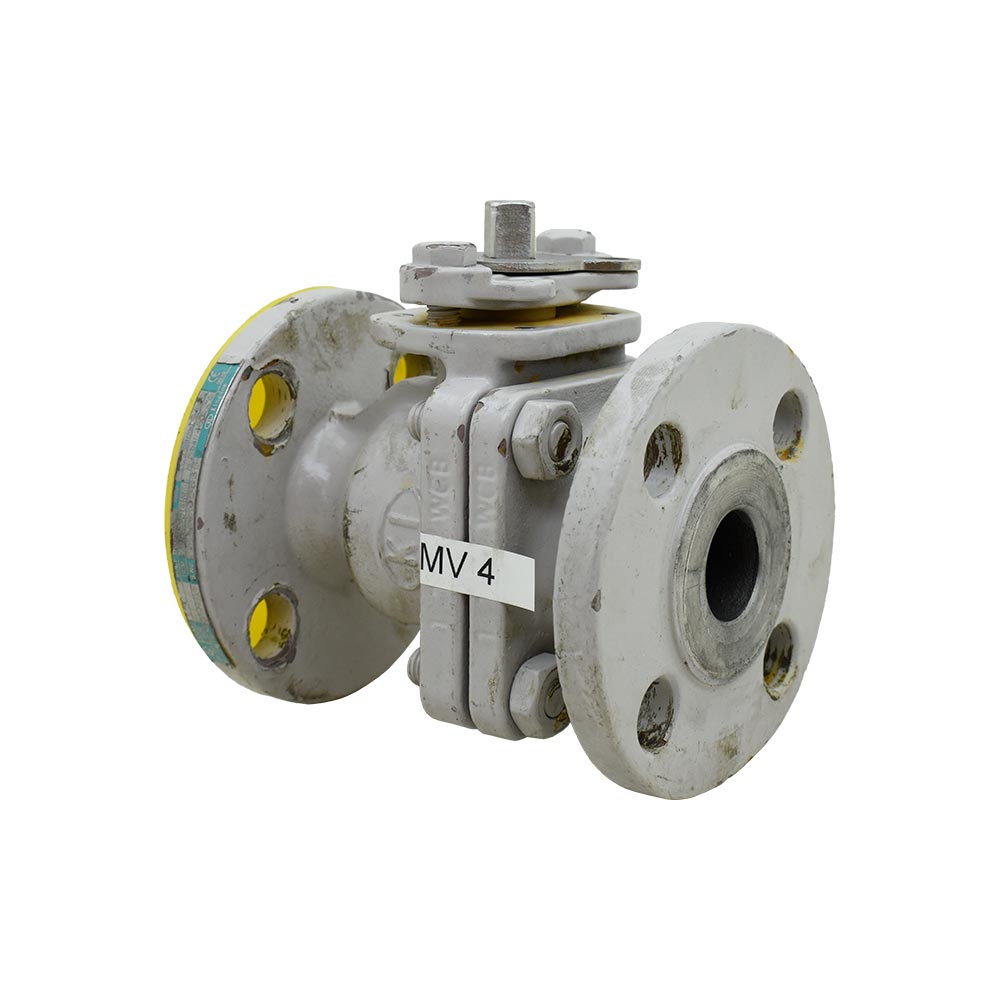

این شیر توپی فلنج‌دار با بدنه فولادی WCB، سایز یک اینچ و کلاس ۱۵۰ معرفی می‌شود. نشان KI روی بدنه و نام Kingdom روی برچسب، مبنای ثبت برند هستند. ساختار دو تکه و اتصال پیچ‌شونده بدنه در تصاویر مشخص‌اند. مجموعه تصویری، ساقه و قطعه محدودکننده حرکت دارد؛ اهرم بلند، گیربکس یا عملگر روی شیر نصب نشده است.

مشخصات بدنه و اتصال

انتخاب کلاس و متریال برای خط

کلاس ۱۵۰ یک رده اتصال است و نباید با فشار کاری ثابت ۱۵۰ بار برابر دانسته شود. فشار مجاز به دمای سرویس، متریال بدنه و محدودیت اجزای آب‌بندی وابسته است. نشان WCB جنس بدنه را معرفی می‌کند و به‌تنهایی جنس توپی، استم یا سیت را تعیین نمی‌کند. برای سیال خورنده یا سرویس دمایی خاص، مدارک متریال و سازگاری اجزای در تماس با سیال باید جداگانه بررسی شوند.

تکمیل مجموعه و تطبیق ابعاد نصب

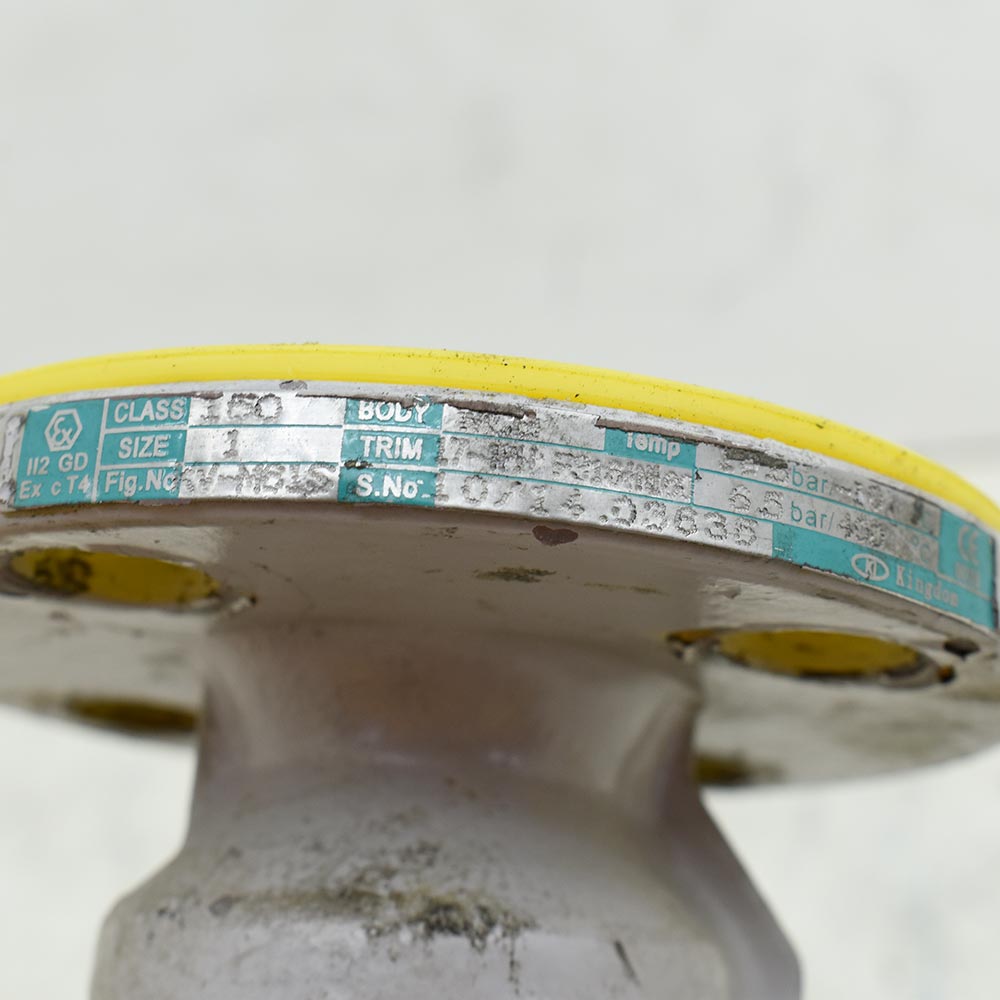

برای راه‌اندازی دستی، اندازه و نحوه اتصال اهرم با استم تطبیق داده شود. در صورت نیاز به محرک، گشتاور موردنیاز، اختلاف فشار، ابعاد سطح نصب و فضای دسترسی بررسی شوند. قطعه کوتاه روی ساقه به معنی وجود اهرم کامل نیست. در جایگزینی شیر قبلی نیز قطر و سوراخ‌کاری فلنج، سطح آب‌بندی و طول بین اتصال‌ها باید با خط هماهنگ باشند. کد فیگور و بخش‌هایی از برچسب فرسوده‌اند؛ از بخش ناخوانا برای تعیین نوع سیت، تریم یا گواهی عملکرد استفاده نمی‌شود.

اطلاعات لازم برای انتخاب در سرویس واقعی

پیش از انتخاب، مشخص کنید هدف از نصب، قطع و وصل خط است یا تنظیم پیوسته جریان. برای استفاده کنترلی، تنها اندازه اتصال و کلاس فشار کافی نیست و مشخصات ظرفیت عبور، افت فشار، شرایط جریان و محدوده عملکرد تریم باید با نیاز فرایند بررسی شوند. وجود ذرات جامد، رسوب، تغییرات دمایی و دفعات باز و بسته شدن نیز در انتخاب اجزای آب‌بندی و محرک اثر دارند. نام برند و ظاهر تجهیز، به‌تنهایی تأیید سازگاری با هر سیال یا هر شرایط کاری محسوب نمی‌شوند.

بررسی نصب، فلنج‌ها و مجموعه فرمان

در بررسی پیش از نصب، اندازه واقعی اتصال، استاندارد و سوراخ‌کاری فلنج، نوع سطح آب‌بندی و طول بین دو فلنج را با نقشه خط تطبیق دهید. انتخاب گسکت و پیچ و مهره به سیال، دما، رده اتصال و دستورالعمل مونتاژ وابسته است. وضعیت سطح فلنج، محل اتصال بدنه و بیرون‌زدگی استم نیز باید بازدید شود. برای این نمونه که بدون محرک معرفی شده، شکل اتصال استم و محل نصب براکت باید اندازه‌گیری شود؛ انتخاب اهرم یا عملگر صرفاً بر اساس سایز اسمی، اطلاعات کافی برای تعیین گشتاور و تناسب مکانیکی فراهم نمی‌کند.

بازرسی و مدارک موردنیاز پیش از تحویل

در درخواست بازرسی، شماره و نوشته‌های پلاک، وضعیت ظاهری بدنه و فلنج، کامل بودن اجزای فرمان و مدارک همراه را به‌صورت جداگانه مشخص کنید. در صورت نیاز پروژه به آزمون بدنه، آزمون آب‌بندی یا کنترل متریال، روش، معیار پذیرش و مدارک مورد انتظار باید پیش از سفارش توافق شوند. عکس محصول برای شناسایی پیکربندی و علائم خوانا مفید است، اما نتیجه آزمون عملکرد، نشتی یا کیفیت اجزای داخلی از آن قابل استخراج نیست. تأیید نهایی قابلیت استفاده باید به همان تجهیز و شرایط سرویس مربوط باشد.

خرید، فروش، تأمین و لیست قیمت

برای خرید، فروش و تأمین این شیر توپی KI KINGDOM یک اینچ کلاس ۱۵۰، نوع سیال، فشار و دمای کار، تعداد و نیاز به اهرم یا عملگر را اعلام کنید. پترو صنعت پارس پاسارگاد مشخصات قابل ارائه و مدارک همراه را با سفارش پروژه تطبیق می‌دهد. برای دریافت لیست قیمت، الزامات متریال و آزمون موردنیاز را نیز مشخص کنید؛ موجودی، وضعیت تجهیز و زمان تحویل پس از بررسی همان ردیف تأیید می‌شود.
