معرفی شیر توپی ARGUS FK79 کلاس ۳۰۰

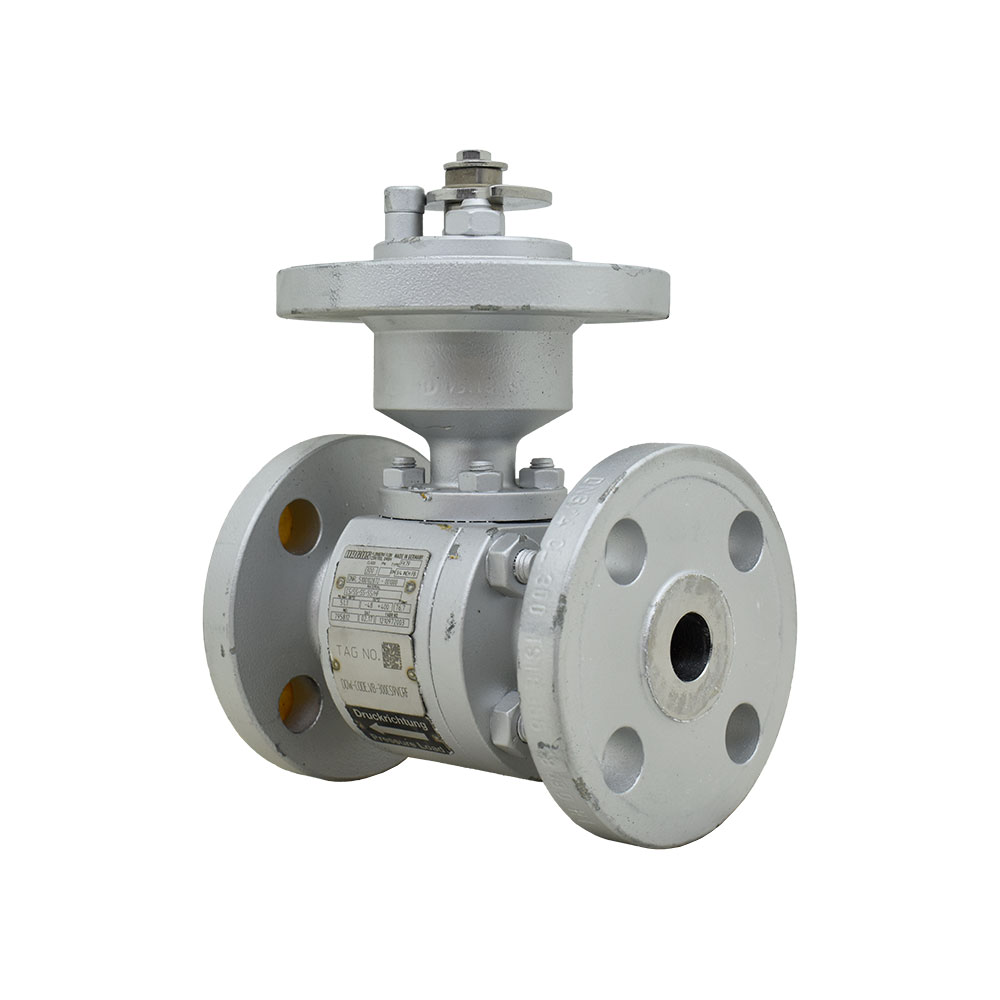

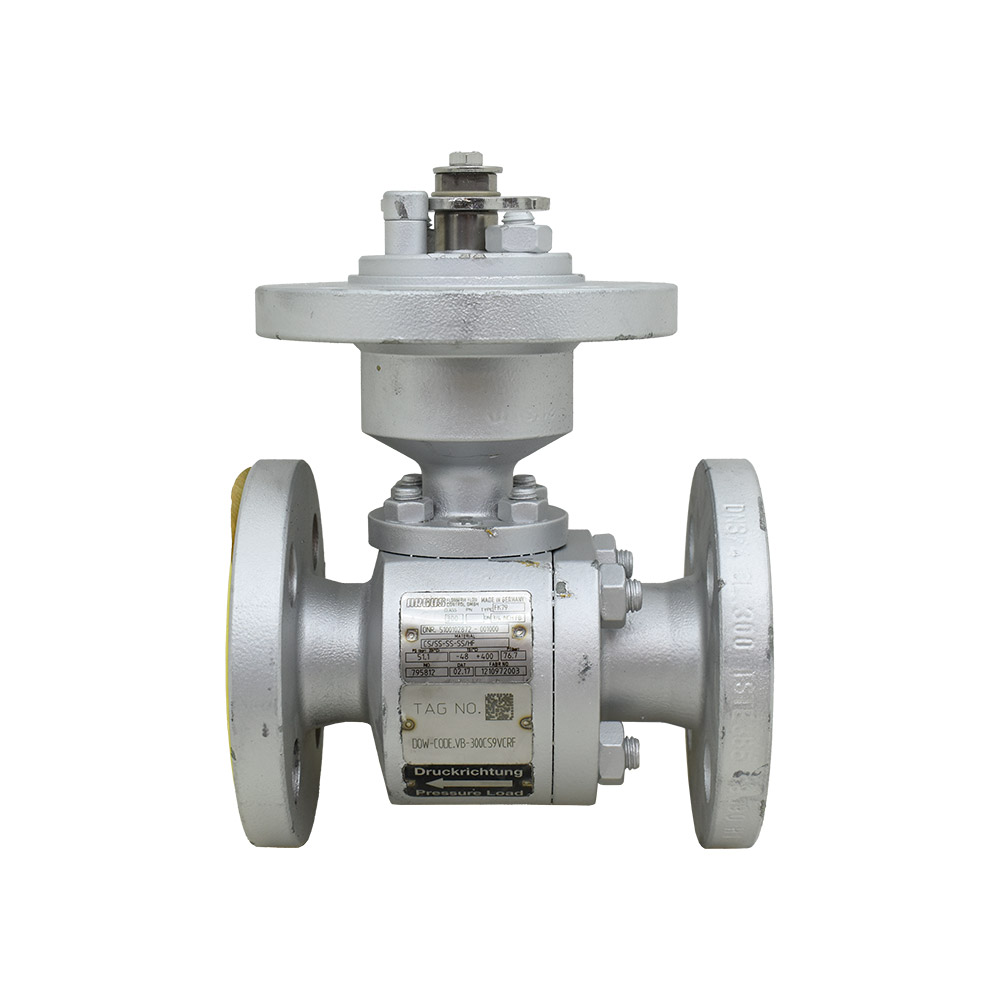

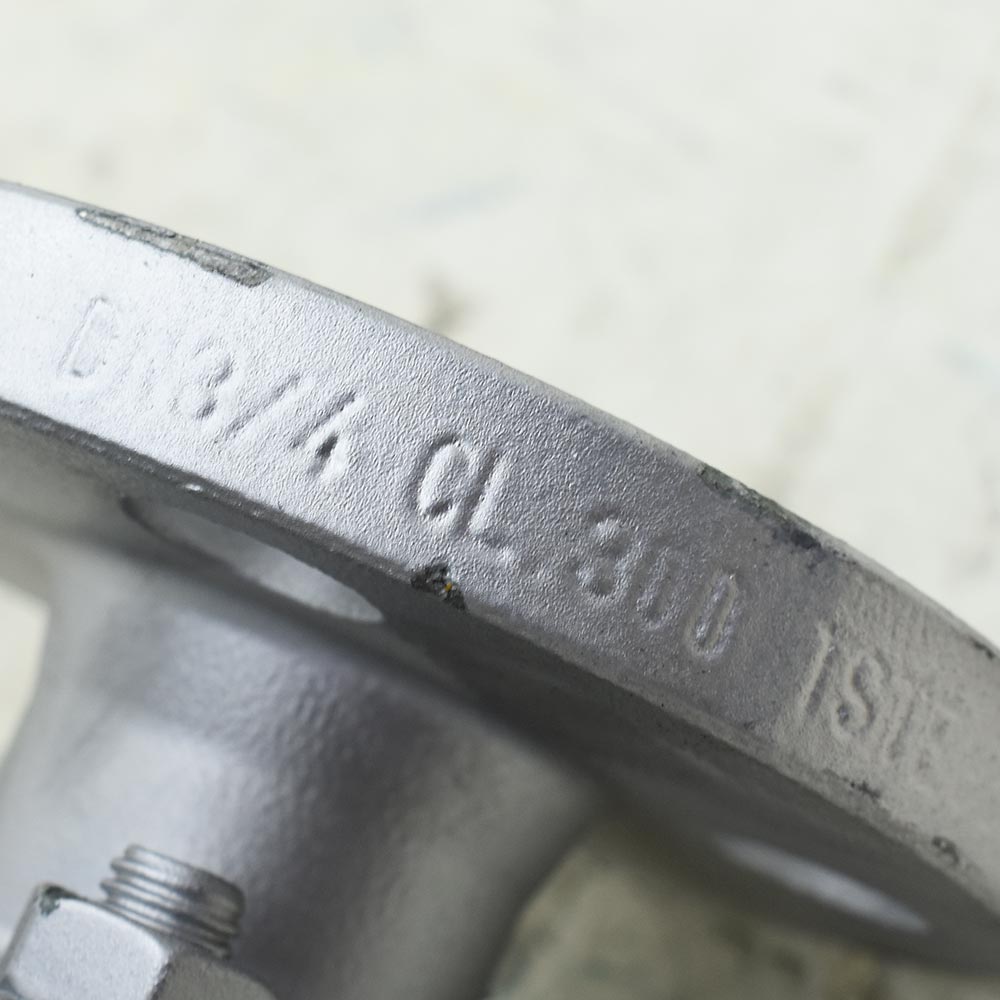

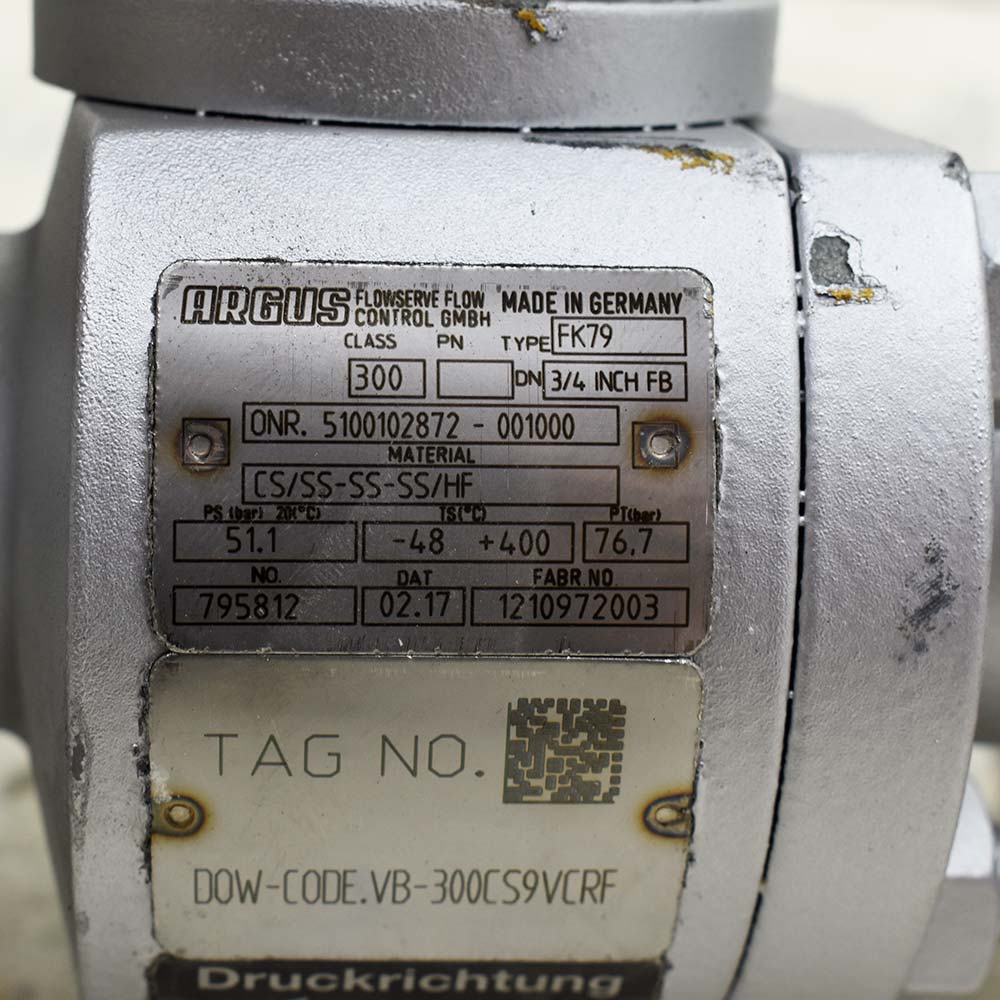

پلاک این شیر، برند ARGUS، مدل FK79 و سایز سه‌چهارم اینچ با نشان FB را مشخص می‌کند. رده Class 300 هم روی پلاک و هم روی فلنج قابل مشاهده است. بدنه دو تکه، امتداد استم و سطح اتصال مجموعه محرک در تصاویر دیده می‌شوند. این پیکربندی بدون اهرم یا عملگر نصب‌شده معرفی می‌شود و با نمونه‌های یک اینچ یا مجهز به عملگر همان خانواده یکسان نیست.
جدول مشخصات نمونه تصویری
| برند و مدل | ARGUS، مدل FK79 مطابق پلاک |
|---|---|
| سایز و اتصال | سه‌چهارم اینچ (DN20)، فلنج‌دار، Class 300 |
| نشان عبور | 3/4 INCH FB روی پلاک |
| کد متریال | CS/SS–SS–SS/HF؛ جنس دقیق تریم با مدارک تأیید شود |
| فشار PS پلاک | 51.1 bar در 20°C |
| حدود TS پلاک | −48 تا +400 درجه سلسیوس؛ مستقل از تأیید فشار در هر دما |
| فشار آزمون PT | 76.7 bar؛ فشار کاری دائم نیست |
| مجموعه فرمان در تصاویر | بدون اهرم و عملگر؛ امتداد استم و سطح نصب محرک دیده می‌شوند |
| نشان جهت روی تجهیز | Pressure Load؛ هنگام نصب با شرایط فشار خط تطبیق داده شود |
| نشان ساخت | MADE IN GERMANY روی پلاک شیر |
تفکیک فشار سرویس از فشار آزمون
مقدار PS روی پلاک برابر ۵۱٫۱ بار در دمای ۲۰ درجه سلسیوس است. حدود دمای TS از −48 تا +400 درجه سلسیوس ثبت شده و فشار آزمون PT برابر ۷۶٫۷ بار است. این سه مقدار وظیفه یکسانی ندارند: PT نشان آزمون است و بازه TS نیز مجوز اعمال فشار ثابت در تمام دماها نیست. محدوده کار نهایی باید با مدارک همان شیر، متریال و شرایط آب‌بندی تطبیق داده شود.
راهنمای تکمیل محرک و انتخاب تریم
برای تکمیل این شیر، شکل و ابعاد استم، محل پیچ‌های نصب، گشتاور لازم و اختلاف فشار خط بررسی شوند. اگر عملگر پنوماتیکی یا برقی لازم است، نوع فرمان و وضعیت مطلوب هنگام قطع انرژی نیز در سفارش مشخص شود. کد CS/SS–SS–SS/HF به‌صورت کامل نقل شده است؛ از این کد، جنس مشخصی مانند 316 برای سیت یا گرید WCB برای تمام بدنه حدس زده نمی‌شود. نشان Pressure Load روی تجهیز به جهت اعمال فشار مربوط است و باید در بررسی نصب لحاظ شود. چهار تصویر، نماهای عمومی، پلاک و حک فلنج را نشان می‌دهند.
جهت اعمال فشار و الزامات سرویس
علامت Pressure Load باید در بررسی جهت اعمال فشار و جانمایی شیر لحاظ شود؛ جهت حرکت سیال و سمت فشار بالاتر خط را پیش از نصب مشخص کنید و نتیجه را با مدارک همان شیر تطبیق دهید. نشان FB روی پلاک، اطلاعات مسیر عبور را بیان می‌کند و به‌تنهایی مقدار ظرفیت عبور یا افت فشار را مشخص نمی‌کند. برای سیال دارای ذرات، رسوب‌گذار یا خورنده و نیز کار با اختلاف فشار زیاد، سازگاری تریم و محدوده مجاز بهره‌برداری باید بررسی شود. درج نام خانواده FK79، به معنی یکسان بودن متریال و عملکرد همه نسخه‌های آن نیست.
بررسی نصب، فلنج‌ها و مجموعه فرمان
در بررسی پیش از نصب، اندازه واقعی اتصال، استاندارد و سوراخ‌کاری فلنج، نوع سطح آب‌بندی و طول بین دو فلنج را با نقشه خط تطبیق دهید. انتخاب گسکت و پیچ و مهره به سیال، دما، رده اتصال و دستورالعمل مونتاژ وابسته است. وضعیت سطح فلنج، محل اتصال بدنه و بیرون‌زدگی استم نیز باید بازدید شود. برای این نمونه که بدون محرک معرفی شده، شکل اتصال استم و محل نصب براکت باید اندازه‌گیری شود؛ انتخاب اهرم یا عملگر صرفاً بر اساس سایز اسمی، اطلاعات کافی برای تعیین گشتاور و تناسب مکانیکی فراهم نمی‌کند.
بازرسی و مدارک موردنیاز پیش از تحویل
در درخواست بازرسی، شماره و نوشته‌های پلاک، وضعیت ظاهری بدنه و فلنج، کامل بودن اجزای فرمان و مدارک همراه را به‌صورت جداگانه مشخص کنید. در صورت نیاز پروژه به آزمون بدنه، آزمون آب‌بندی یا کنترل متریال، روش، معیار پذیرش و مدارک مورد انتظار باید پیش از سفارش توافق شوند. عکس محصول برای شناسایی پیکربندی و علائم خوانا مفید است، اما نتیجه آزمون عملکرد، نشتی یا کیفیت اجزای داخلی از آن قابل استخراج نیست. تأیید نهایی قابلیت استفاده باید به همان تجهیز و شرایط سرویس مربوط باشد.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین ARGUS FK79 سه‌چهارم اینچ کلاس ۳۰۰، فشار و دمای کار، نوع سیال، تعداد و نیاز به مجموعه محرک را اعلام کنید. پترو صنعت پارس پاسارگاد تطبیق مشخصات و شرایط ارائه را بر اساس نیاز پروژه بررسی می‌کند. برای دریافت لیست قیمت، مدارک مواد و آزمون و تجهیزات فرمان درخواستی را نیز ارسال کنید؛ موجودی و زمان تحویل پس از بررسی همان ردیف تأیید می‌شود.
