معرفی شیر توپی ARGUS FK75M سه اینچ
این شیر توپی ARGUS با مدل FK75M، اتصال سه اینچ و رده Class 300 معرفی می‌شود. پلاک، نشان FB را برای مسیر عبور ثبت کرده است. بدنه دو تکه پیچ‌شونده و امتداد استم در نماهای عمومی دیده می‌شوند؛ مجموعه تصویری اهرم، گیربکس یا عملگر نصب‌شده ندارد. برای تکمیل راه‌اندازی، نوع محرک باید بر اساس گشتاور و شرایط واقعی خط انتخاب شود.

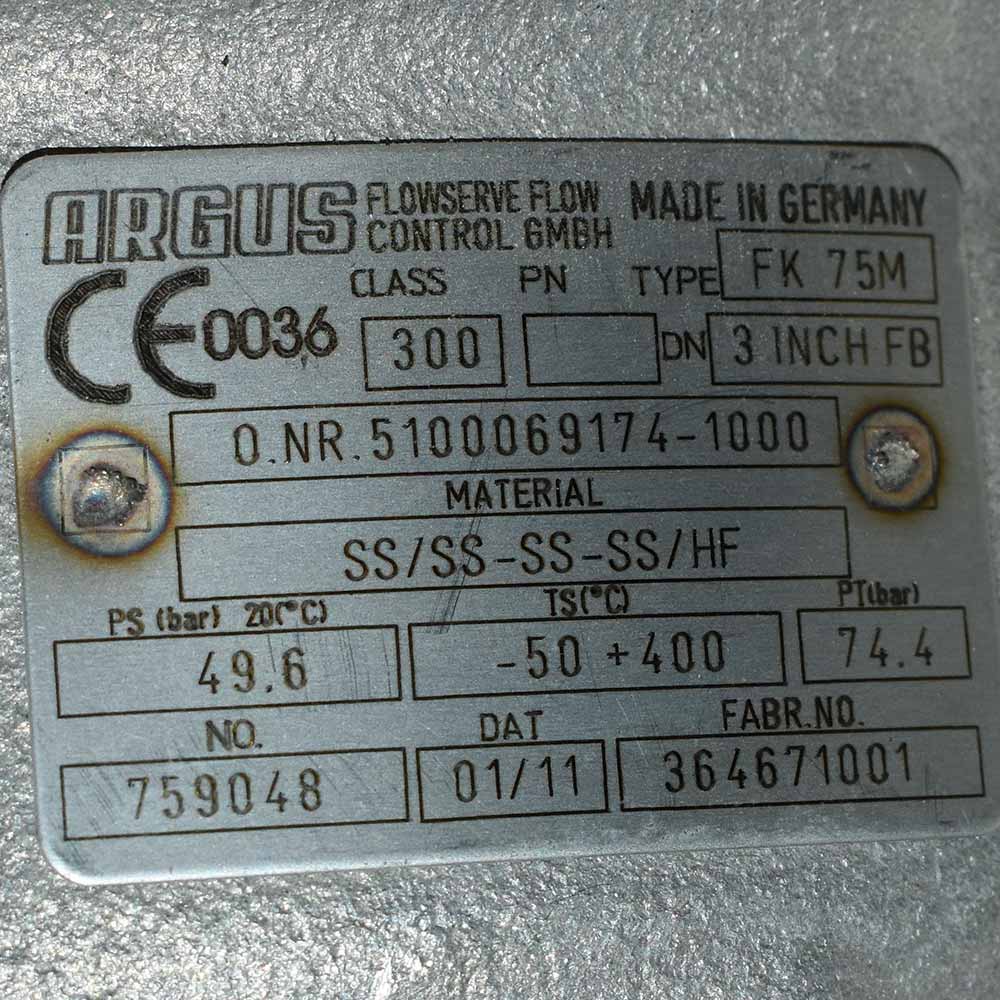

مشخصات خوانده‌شده از پلاک و تصاویر
| برند و مدل | ARGUS، مدل FK75M مطابق پلاک |
|---|---|
| اتصال و اندازه | فلنج‌دار، سه اینچ (DN80)، Class 300 |
| نشان مسیر عبور | 3 INCH FB روی پلاک؛ نشان تمام‌گذر |
| ساختار قابل مشاهده | بدنه دو تکه پیچ‌شونده با امتداد استم |
| کد متریال پلاک | SS/SS–SS–SS/HF؛ گرید دقیق اجزا با گواهی مواد تطبیق داده شود |
| مقدار PS در پلاک | 49.6 bar در 20°C |
| حدود TS پلاک | −50 تا +400 درجه سلسیوس؛ همراه منحنی فشار و دما بررسی شود |
| فشار آزمون PT | 74.4 bar؛ این مقدار فشار کاری دائم نیست |
| وضعیت راه‌اندازی | بدون اهرم، گیربکس و عملگر نصب‌شده |
| نشان محل ساخت | MADE IN GERMANY روی پلاک |
فشار کاری و حدود دمایی این نمونه
روی پلاک، مقدار PS برابر ۴۹٫۶ بار در دمای ۲۰ درجه سلسیوس درج شده است. حدود TS از −50 تا +400 درجه سلسیوس و فشار آزمون PT برابر ۷۴٫۴ بار ثبت شده‌اند. فشار آزمون با فشار کاری دائم یکسان نیست. همچنین درج این حدود دما، به‌تنهایی مجاز بودن فشار ۴۹٫۶ بار در تمام بازه را ثابت نمی‌کند؛ منحنی فشار و دما و مشخصات آب‌بندی همان نسخه باید بررسی شوند.
انتخاب تریم، محرک و ابعاد نصب

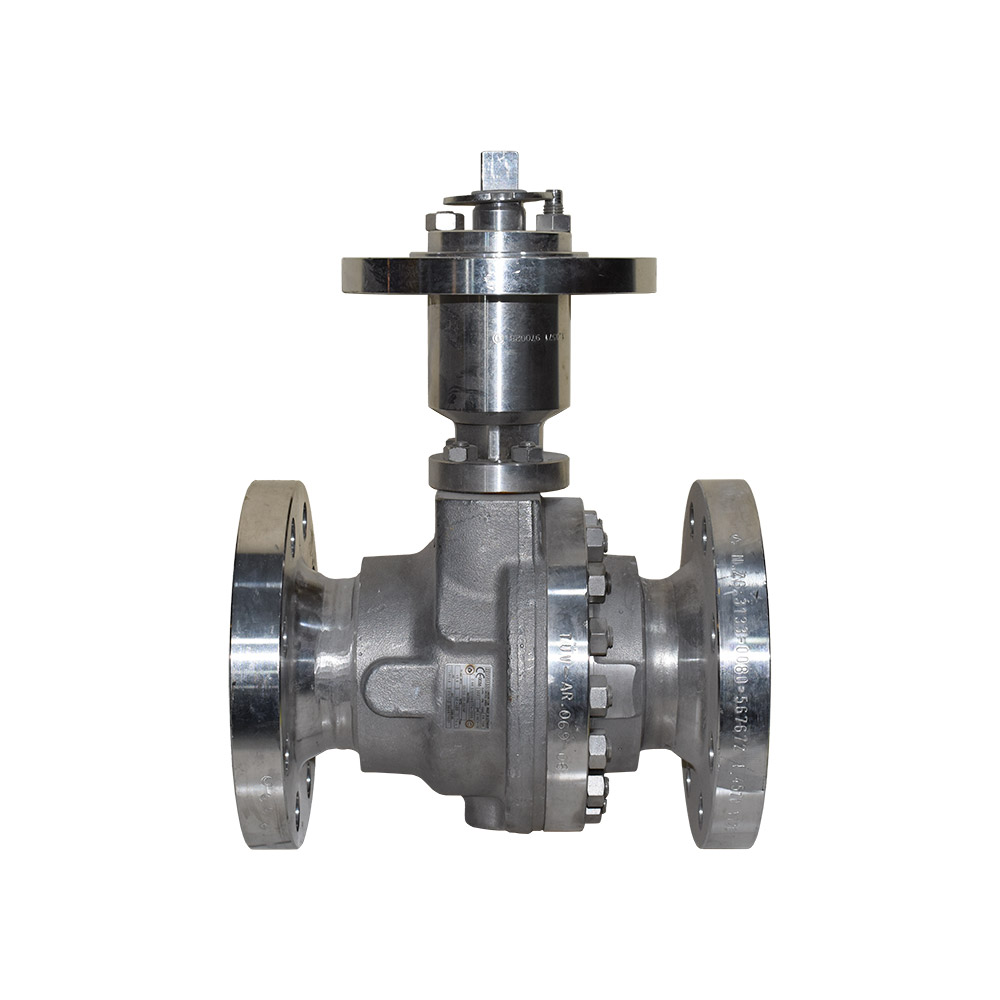

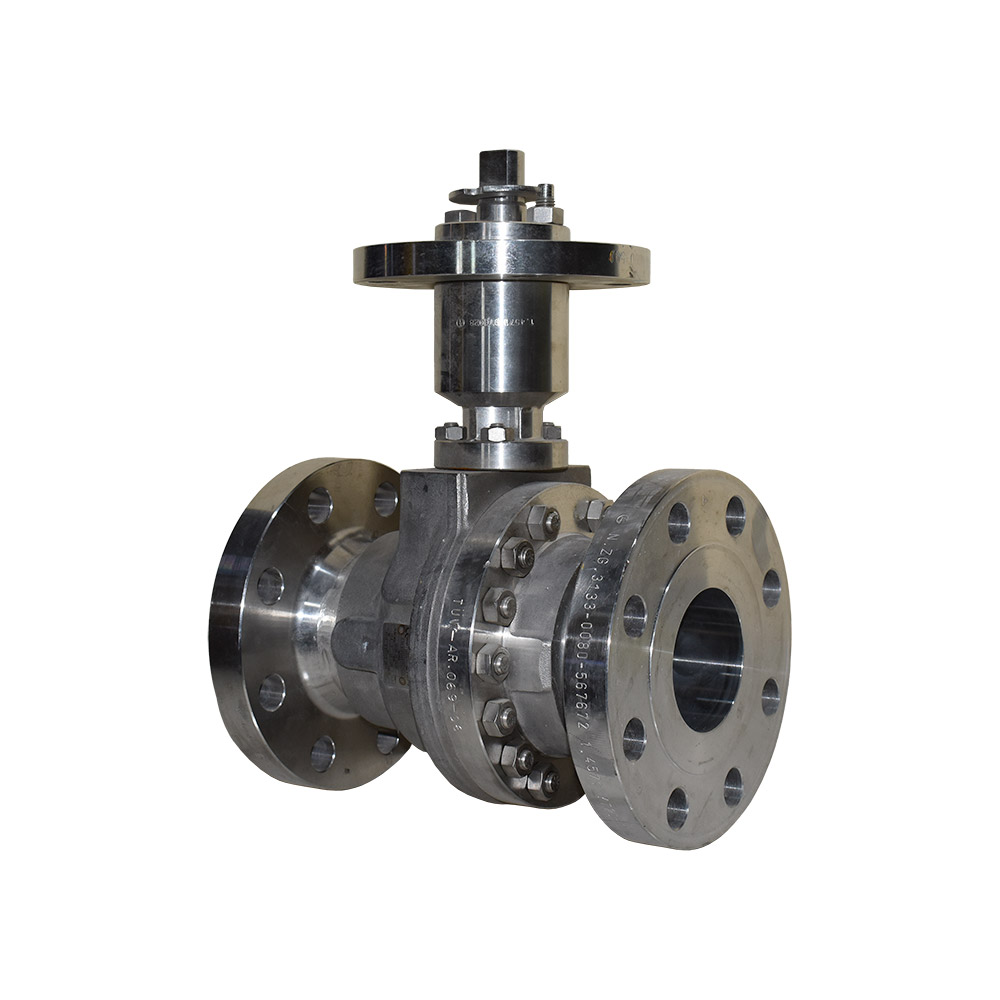

کد کامل متریال SS/SS–SS–SS/HF از پلاک حفظ شده است. این کد بدون نقشه و گواهی مواد به گرید مشخص تمام قطعات یا جنس قطعی سیت تبدیل نمی‌شود. برای انتخاب، نوع سیال، اختلاف فشار، ظرفیت عبور و الزامات نشتی باید معلوم باشند. در تکمیل محرک نیز ابعاد استم و سطح اتصال، استحکام براکت، فضای نصب و شرایط حرکت بررسی می‌شوند. برای جایگزینی در خط موجود، طول بین فلنج‌ها و جزئیات اتصال با نقشه همان تجهیز تطبیق داده شود. گالری شامل دو نمای عمومی و نمای نزدیک پلاک است.
مسیر تمام‌گذر و بررسی عملکرد در خط
نشان FB روی پلاک برای معرفی مسیر تمام‌گذر این نمونه ثبت شده است. این نشان جایگزین مقدار مستند ظرفیت عبور یا محاسبه افت فشار نیست؛ اگر ظرفیت خط، سرعت سیال یا افت فشار معیار انتخاب است، نقشه و داده عملکردی همان نسخه بررسی شوند. همچنین برای کاربرد تنظیم پیوسته، شرایط تریم و محدوده مجاز عملکرد باید جداگانه تأیید شوند. امتداد استم در انتخاب ارتفاع مجموعه فرمان و فضای دسترسی اهمیت دارد، اما از وجود آن به‌تنهایی نمی‌توان کاربرد کرایوژنیک یا عایق‌کاری مشخصی را برای این نمونه نتیجه گرفت.
بررسی نصب، فلنج‌ها و مجموعه فرمان
در بررسی پیش از نصب، اندازه واقعی اتصال، استاندارد و سوراخ‌کاری فلنج، نوع سطح آب‌بندی و طول بین دو فلنج را با نقشه خط تطبیق دهید. انتخاب گسکت و پیچ و مهره به سیال، دما، رده اتصال و دستورالعمل مونتاژ وابسته است. وضعیت سطح فلنج، محل اتصال بدنه و بیرون‌زدگی استم نیز باید بازدید شود. برای این نمونه که بدون محرک معرفی شده، شکل اتصال استم و محل نصب براکت باید اندازه‌گیری شود؛ انتخاب اهرم یا عملگر صرفاً بر اساس سایز اسمی، اطلاعات کافی برای تعیین گشتاور و تناسب مکانیکی فراهم نمی‌کند.
بازرسی و مدارک موردنیاز پیش از تحویل
در درخواست بازرسی، شماره و نوشته‌های پلاک، وضعیت ظاهری بدنه و فلنج، کامل بودن اجزای فرمان و مدارک همراه را به‌صورت جداگانه مشخص کنید. در صورت نیاز پروژه به آزمون بدنه، آزمون آب‌بندی یا کنترل متریال، روش، معیار پذیرش و مدارک مورد انتظار باید پیش از سفارش توافق شوند. عکس محصول برای شناسایی پیکربندی و علائم خوانا مفید است، اما نتیجه آزمون عملکرد، نشتی یا کیفیت اجزای داخلی از آن قابل استخراج نیست. تأیید نهایی قابلیت استفاده باید به همان تجهیز و شرایط سرویس مربوط باشد.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین ARGUS FK75M سه اینچ کلاس ۳۰۰، نوع سیال، فشار و دمای سرویس، تعداد و نوع محرک موردنیاز را ارسال کنید. پترو صنعت پارس پاسارگاد مشخصات قابل ارائه و مدارک همراه را با الزامات پروژه تطبیق می‌دهد. برای دریافت لیست قیمت، گرید مواد و آزمون درخواستی را نیز مشخص کنید؛ موجودی، وضعیت تجهیز و زمان تحویل همان ردیف هنگام استعلام تأیید می‌شود.
