شیر توپی (بال ولو) فلنج‌دار جکت‌دار دو اینچ کلاس ۳۰۰ بدون عملگر

معرفی شیر توپی جکت‌دار دو اینچ

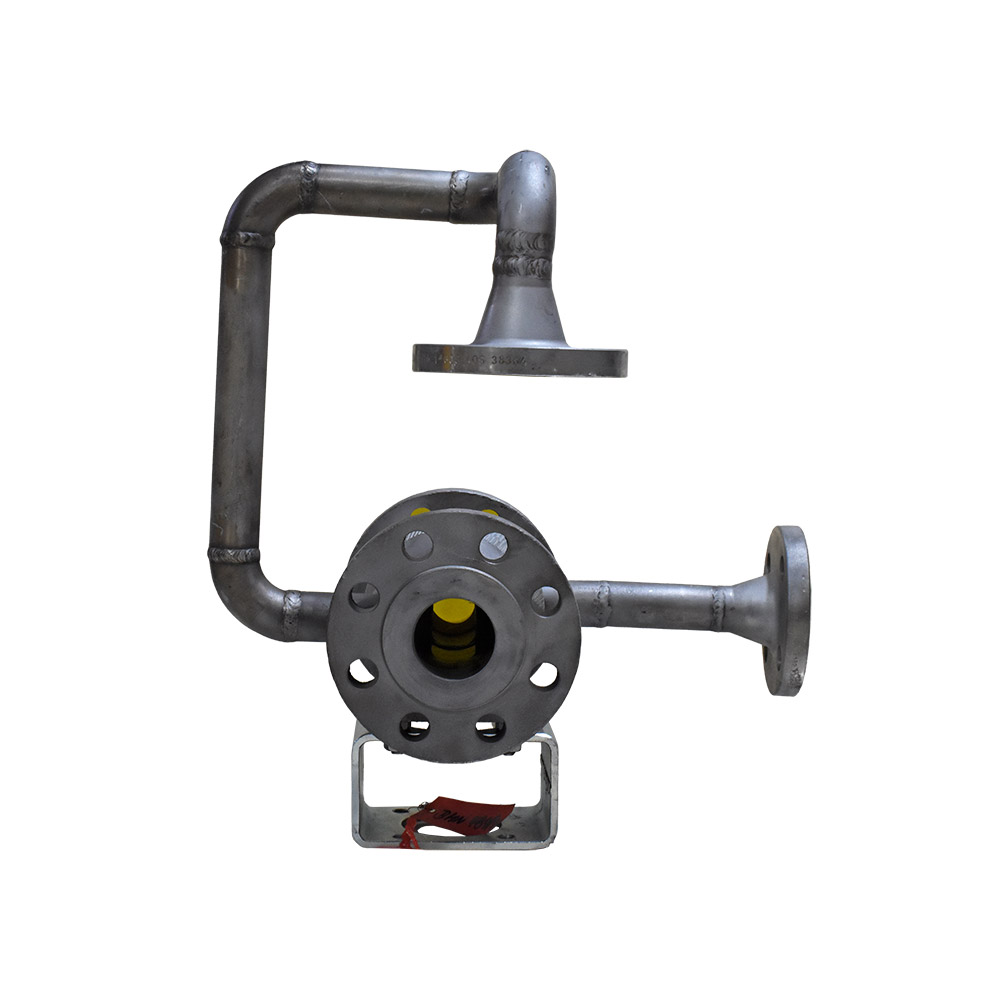

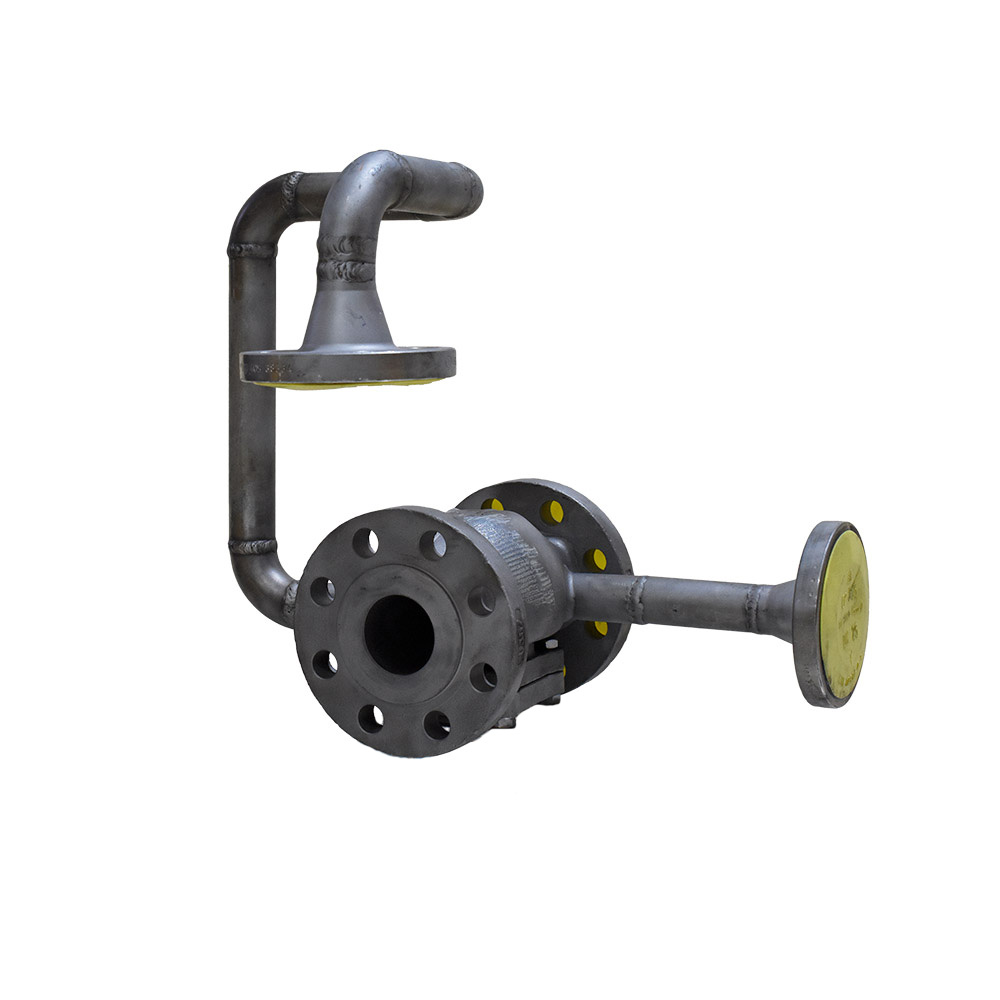

این نمونه دارای دو اتصال اصلی فلنجی در سایز دو اینچ و رده Class 300 و یک جکت حرارتی پیرامون بدنه است. لوله‌ها و فلنج‌های جانبی جکت در نماهای عمومی قابل مشاهده‌اند. این اتصال‌های جانبی با مسیر اصلی عبور سیال یکسان معرفی نمی‌شوند. پایه اتصال مجموعه محرک دیده می‌شود، اما اهرم، گیربکس یا عملگر روی شیر نصب نیست.

مشخصات مستقل مسیر سیال و جکت

تفاوت متریال و فشار دو بخش

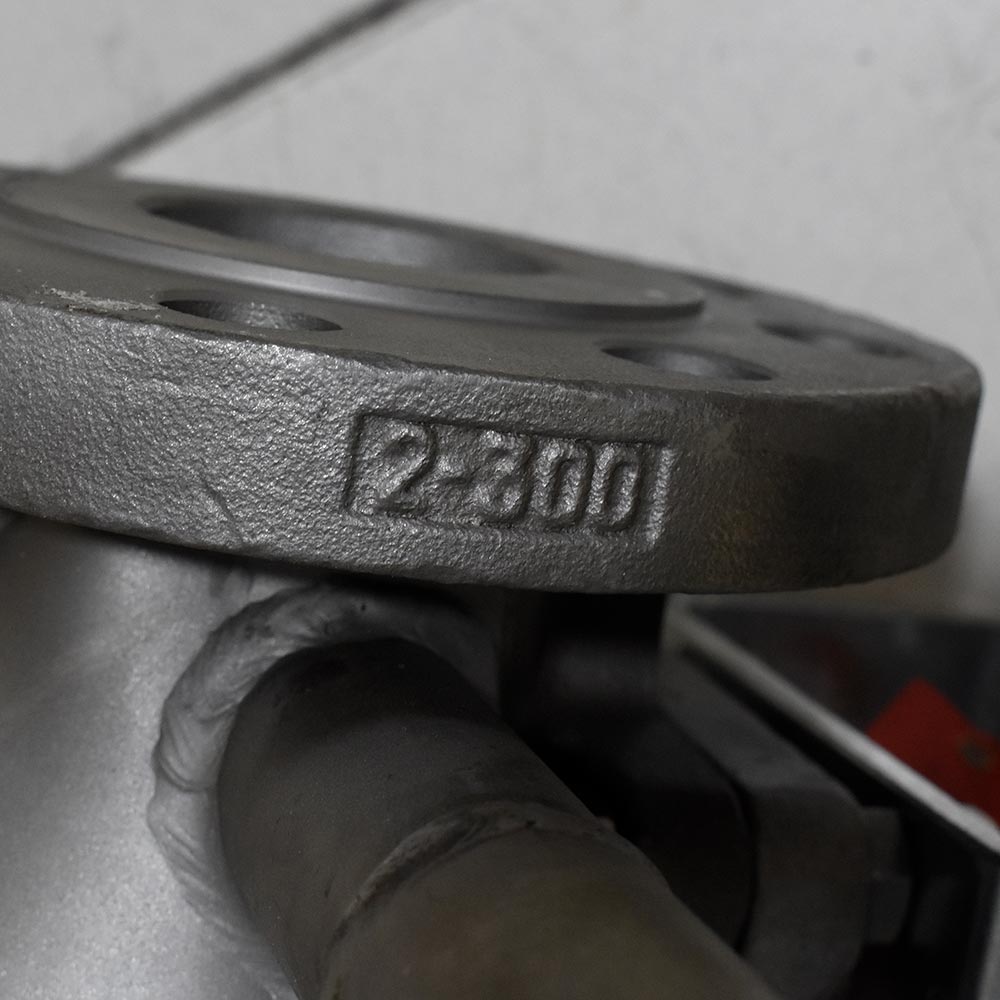

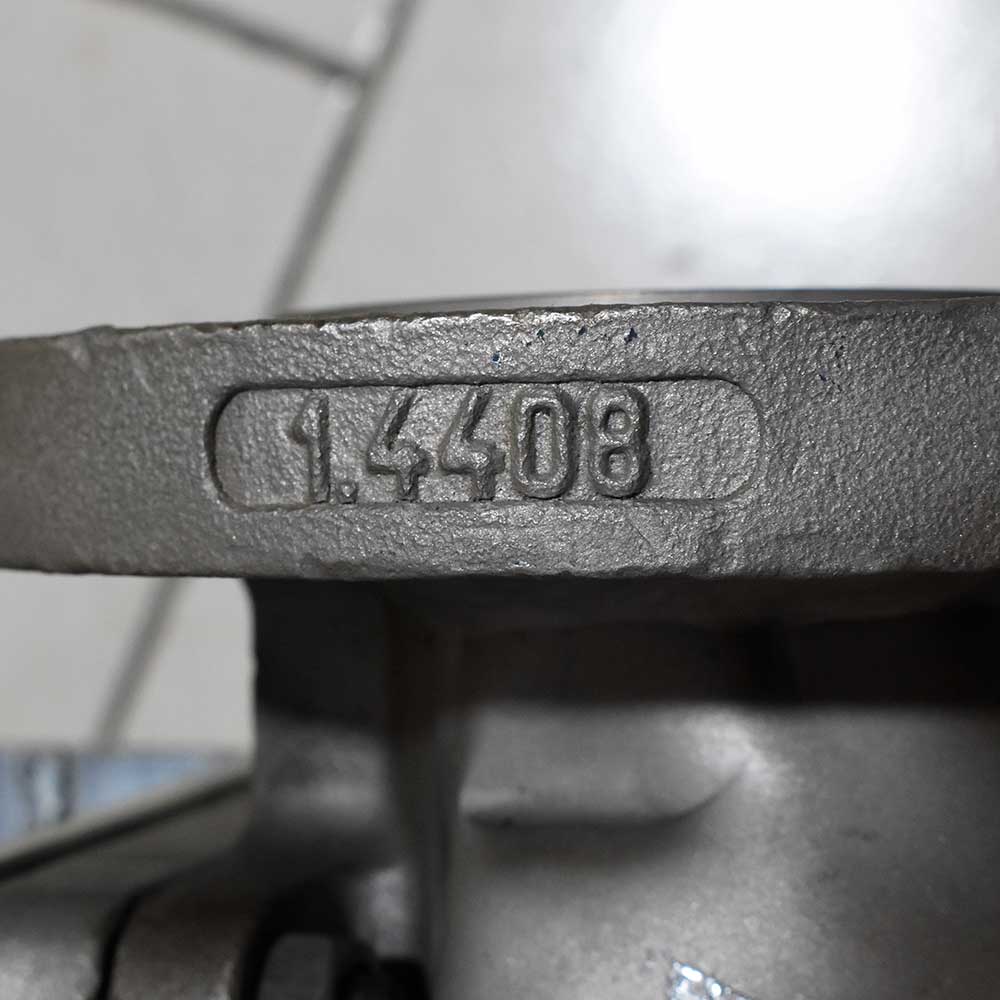

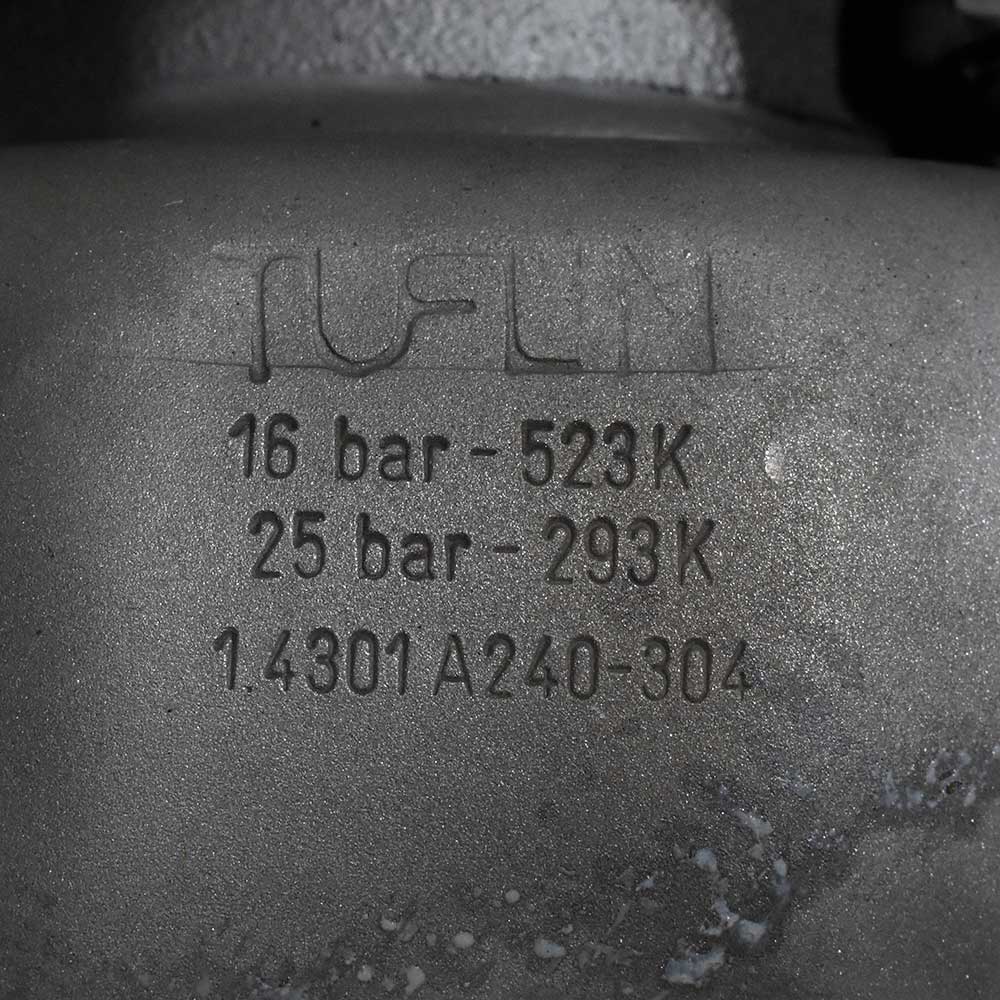

روی فلنج مسیر اصلی، نشان 2–300 و متریال 1.4408 دیده می‌شود. حک 1.4301/A240-304 روی پوسته جکت قرار دارد و نباید به جنس بدنه داخلی یا تمام قطعات شیر تعمیم داده شود. روی همین پوسته، دو زوج ۲۵ بار در 293 K و ۱۶ بار در 523 K درج شده است. این مقادیر به بخش جکت مربوط‌اند و فشار مجاز مسیر اصلی را تعیین نمی‌کنند. Class 300 مسیر اصلی نیز به معنی فشار کاری ثابت ۳۰۰ بار نیست.

بررسی سرویس حرارتی و انتخاب محرک

جکت برای تبادل حرارت پیرامون شیر به کار می‌رود. پیش از انتخاب، نوع سیال حرارتی، فشار و دمای آن، مسیر ورود و خروج، تخلیه و فضای نصب لوله‌های جانبی باید مشخص شوند. سایز و رده اتصال‌های جکت از روی ظاهر به‌طور قطعی تعیین نشده‌اند و باید اندازه‌گیری و با نقشه تطبیق داده شوند. برای راه‌اندازی شیر، ابعاد استم و براکت، گشتاور لازم و محدودیت‌های سیت نیز بررسی می‌شود. پنج عکس گالری، دو نمای عمومی و جزئیات حک جکت، متریال فلنج و سایز و کلاس را نشان می‌دهند.

خرید، فروش، تأمین و لیست قیمت

برای خرید، فروش و تأمین این شیر توپی جکت‌دار دو اینچ کلاس ۳۰۰، شرایط مسیر اصلی و مدار حرارتی را جداگانه ارسال کنید. پترو صنعت پارس پاسارگاد امکان ارائه و انتخاب مجموعه راه‌اندازی را بر اساس مشخصات پروژه بررسی می‌کند. برای دریافت لیست قیمت، نوع محرک، تعداد، ابعاد اتصال‌های جانبی و مدارک موردنیاز را نیز مشخص کنید؛ موجودی، وضعیت تجهیز و زمان تحویل هنگام استعلام تأیید می‌شود.
