معرفی شیر توپی استیل با استم بلند

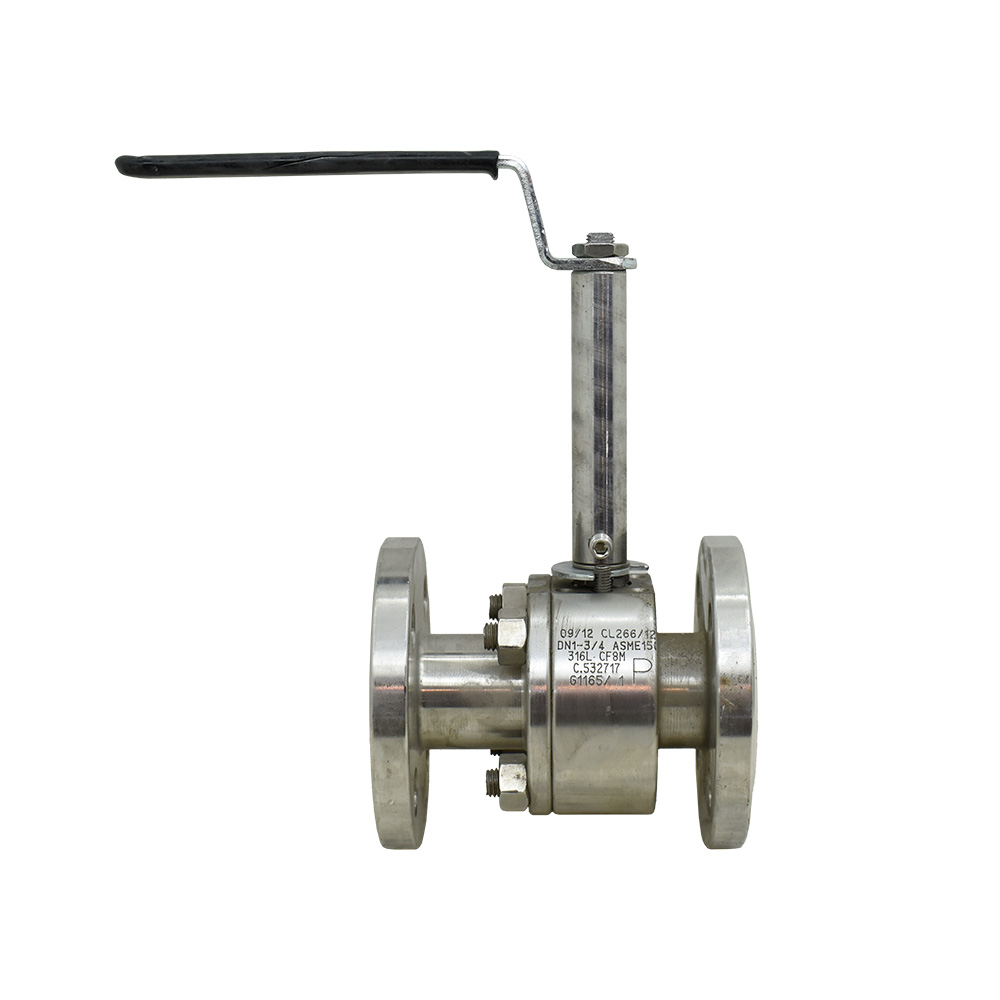

این شیر توپی فلنج‌دار دارای اتصال یک اینچ و اهرم دستی است که روی امتداد بلند استم قرار گرفته است. این آرایش، محل دسترسی به اهرم را از بدنه فاصله می‌دهد؛ ارتفاع واقعی آن باید با فضای نصب پروژه تطبیق داده شود. بدنه دو تکه و مسیر عبور کاهش‌یافته در تصاویر مشخص است. اندازه اتصال با قطر عبور داخلی یکسان نیست و این نمونه نباید بدون بررسی، تمام‌گذر معرفی شود.
مشخصات اتصال و بدنه
| نوع و ساختمان | شیر توپی دو راهه، بدنه دو تکه |
|---|---|
| سایز اتصال | یک اینچ (DN25)، فلنج‌دار |
| مسیر عبور | کاهش‌یافته؛ نشان 1–3/4 و مشخصات اتصال یک اینچ با مسیر سه‌چهارم اینچ |
| رده درج‌شده | ASME150، کلاس ۱۵۰ |
| متریال حک‌شده | 316L و CF8M؛ تفکیک جنس اجزا با مدارک متریال انجام شود |
| راه‌اندازی | اهرم دستی با امتداد بلند استم |
| برند و مدل | نام کامل سازنده و مدل از تصاویر موجود قطعی نیست |
| جنس سیت | از تصاویر موجود مشخص نیست |
| موارد نیازمند تطبیق | ابعاد امتداد استم، ارتفاع نصب، جنس آب‌بندی و منحنی فشار و دما |
مسیر عبور کاهش‌یافته و انتخاب سایز
مشخصات این نمونه اتصال یک اینچ و عبور سه‌چهارم اینچ را نشان می‌دهد. هنگام انتخاب، افزون بر سایز خط، ظرفیت عبور موردنیاز و افت فشار مجاز بررسی شود؛ ضریب جریان عددی برای این تجهیز در اطلاعات موجود تأیید نشده است. حک ASME150 به رده اتصال اشاره دارد و فشار کاری ثابت ۱۵۰ بار را بیان نمی‌کند. تعیین محدوده کار به دما، متریال و آب‌بندی وابسته است.
متریال، استم و شرایط کاربرد

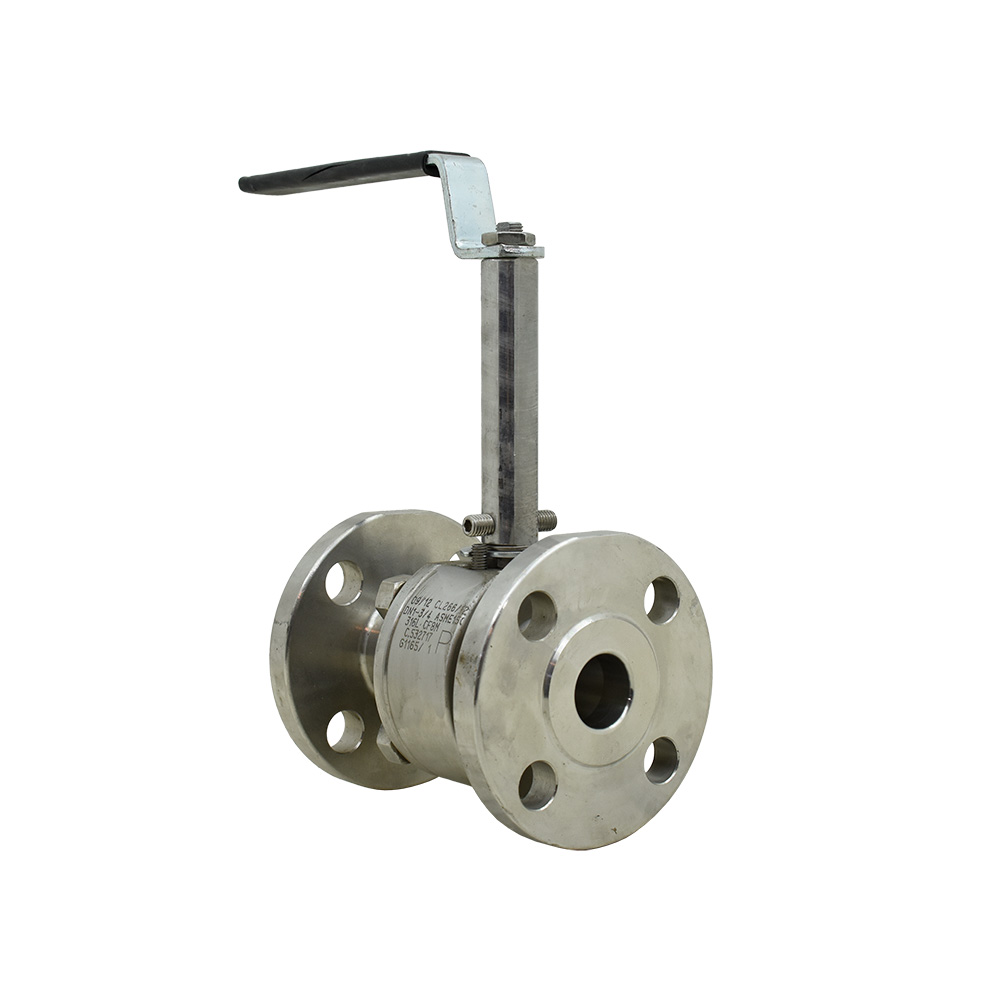

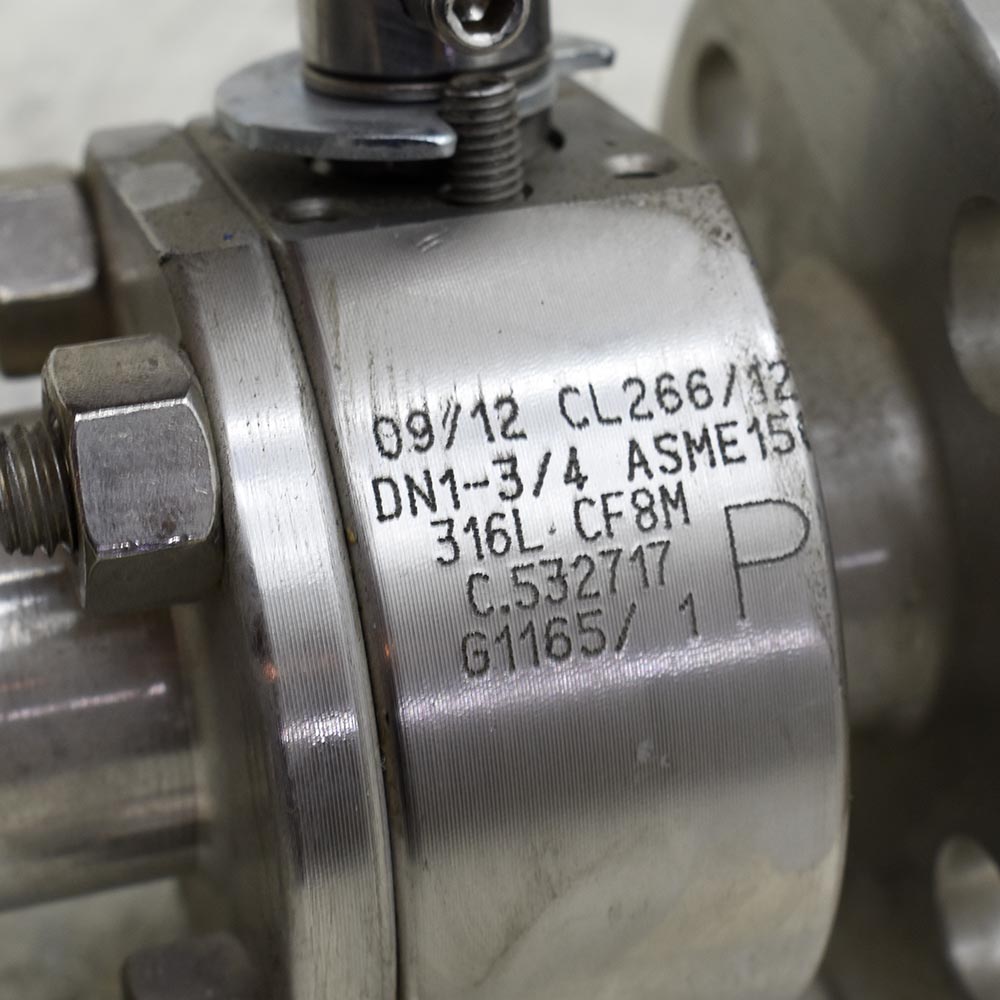

روی بدنه علائم 316L و CF8M دیده می‌شود. برای انتساب دقیق این آلیاژها به بدنه، توپی یا سایر اجزا باید نقشه و مدارک متریال کنترل شود؛ جنس سیت از روی این علائم تعیین نمی‌شود. استم بلند نیز به‌تنهایی نشانه تأیید کاربرد برودتی، ضدحریق یا ضدانفجار نیست. در بررسی نصب، ارتفاع محور اهرم، شعاع گردش دسته، وضعیت اتصال امتداد استم و دسترسی برای بازدید و نگهداری اهمیت دارد. گالری شامل نماهای عمومی و نمای نزدیک حک مشخصات است.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین این شیر توپی یک اینچ با استم بلند، فشار و دمای سرویس، نوع سیال، ارتفاع موردنیاز اهرم و جنس آب‌بندی درخواستی را اعلام کنید. پترو صنعت پارس پاسارگاد مشخصات قابل ارائه را با نیاز پروژه تطبیق می‌دهد. برای دریافت لیست قیمت، تعداد و مدارک موردنیاز را نیز ارسال کنید؛ موجودی، وضعیت تجهیز و زمان تحویل پس از بررسی همان ردیف اعلام می‌شود.
