معرفی بال ولو هشت اینچ با جکت حرارتی

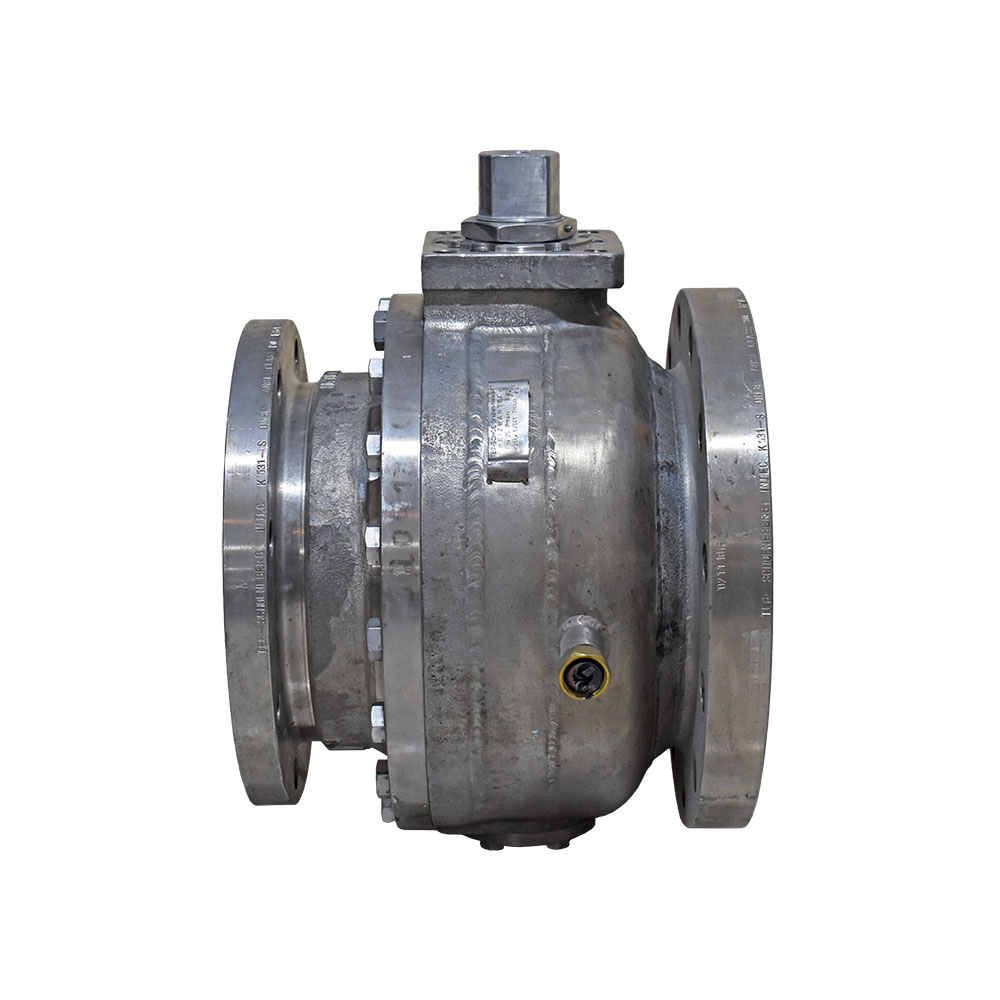

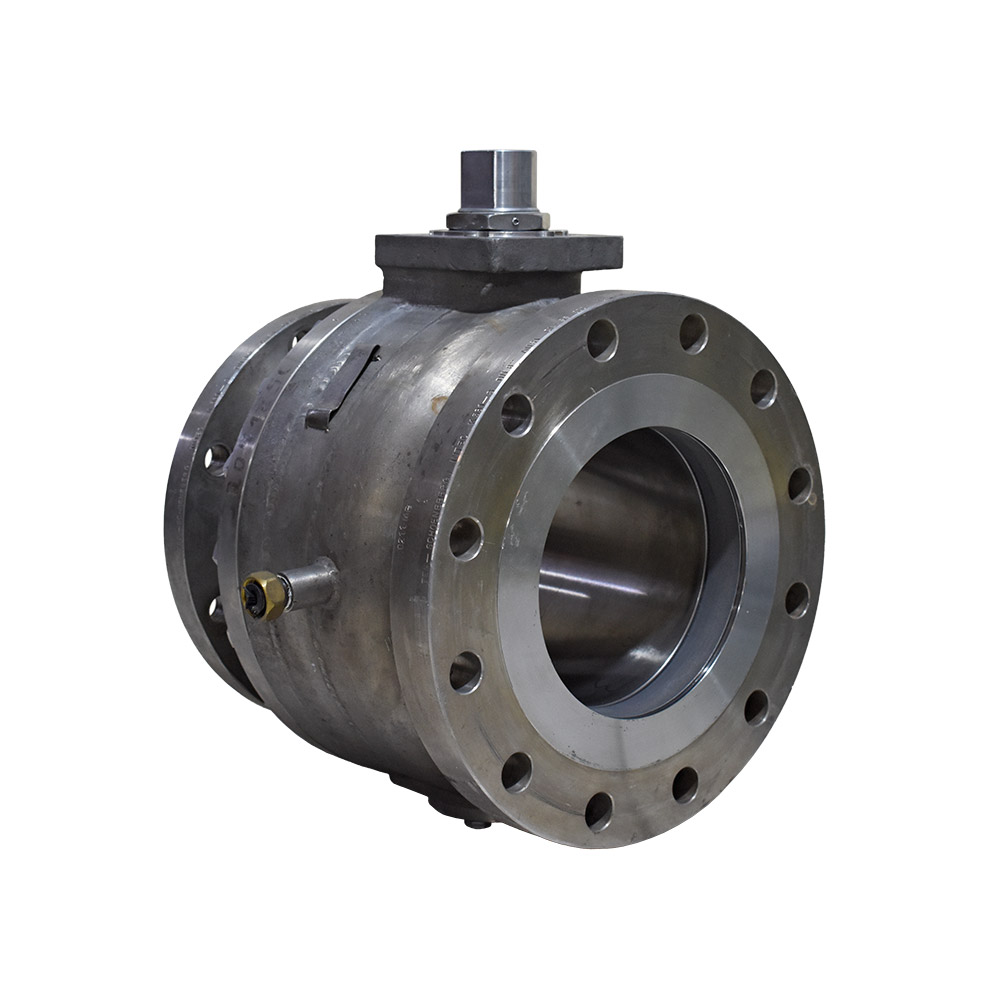

این شیر توپی فلنج‌دار در سایز هشت اینچ و رده Class 300، دارای پوشش جکت پیرامون بدنه است. جکت حرارتی برای تبادل حرارت پیرامون مسیر شیر در نظر گرفته می‌شود؛ انتخاب سیال گرم‌کن و شرایط کار آن باید با طراحی تجهیز سازگار باشد. در عکس‌ها، بدنه پیچ‌شونده، خروجی‌های جکت و استم بدون مجموعه راه‌اندازی دیده می‌شوند. علامت K531-S روی فلنج قابل مشاهده است.
مشخصات مستقل شیر و جکت
| نوع تجهیز | شیر توپی دو راهه، فلنج‌دار، دارای جکت حرارتی |
|---|---|
| سایز مسیر اصلی | هشت اینچ (DN200) |
| رده اتصال مسیر اصلی | ANSI Class 300 مطابق نشان فلنج |
| نشان سری روی فلنج | K531-S؛ نام کامل سازنده شیر در تصاویر موجود قطعی نیست |
| وضعیت راه‌اندازی | بدون دسته، گیربکس یا عملگر نصب‌شده |
| متریال درج‌شده روی پلاک جکت | 1.4541؛ این نشان به جکت مربوط است |
| نشان فشاری جکت | PN25 روی پلاک HEIZMANTEL؛ مستقل از Class 300 مسیر اصلی |
| جنس بدنه مسیر اصلی و تریم | نیازمند تأیید با مدارک؛ گرید جکت به این اجزا تعمیم داده نمی‌شود |
| موارد نیازمند تطبیق | سیال و شرایط جکت، سیت، فشار و دما، گشتاور و ابعاد نصب |
تفاوت رده شیر و مشخصات جکت

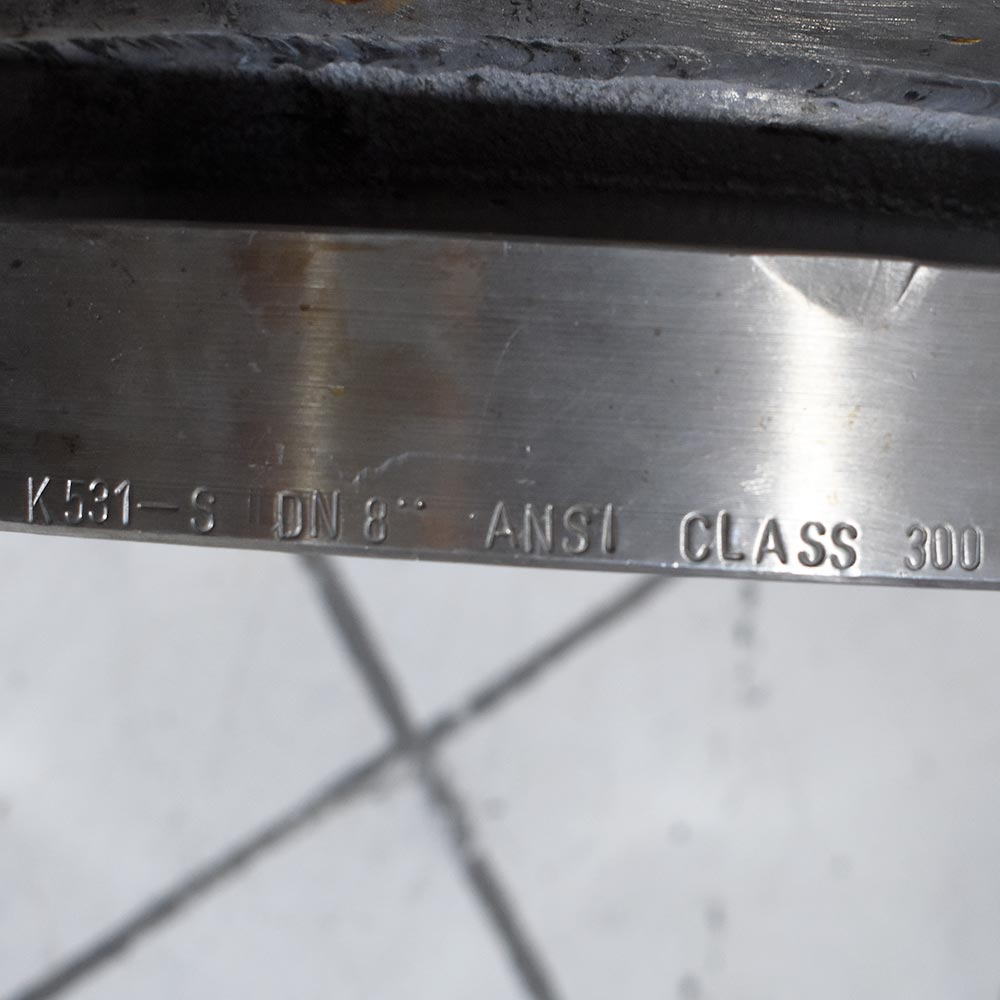

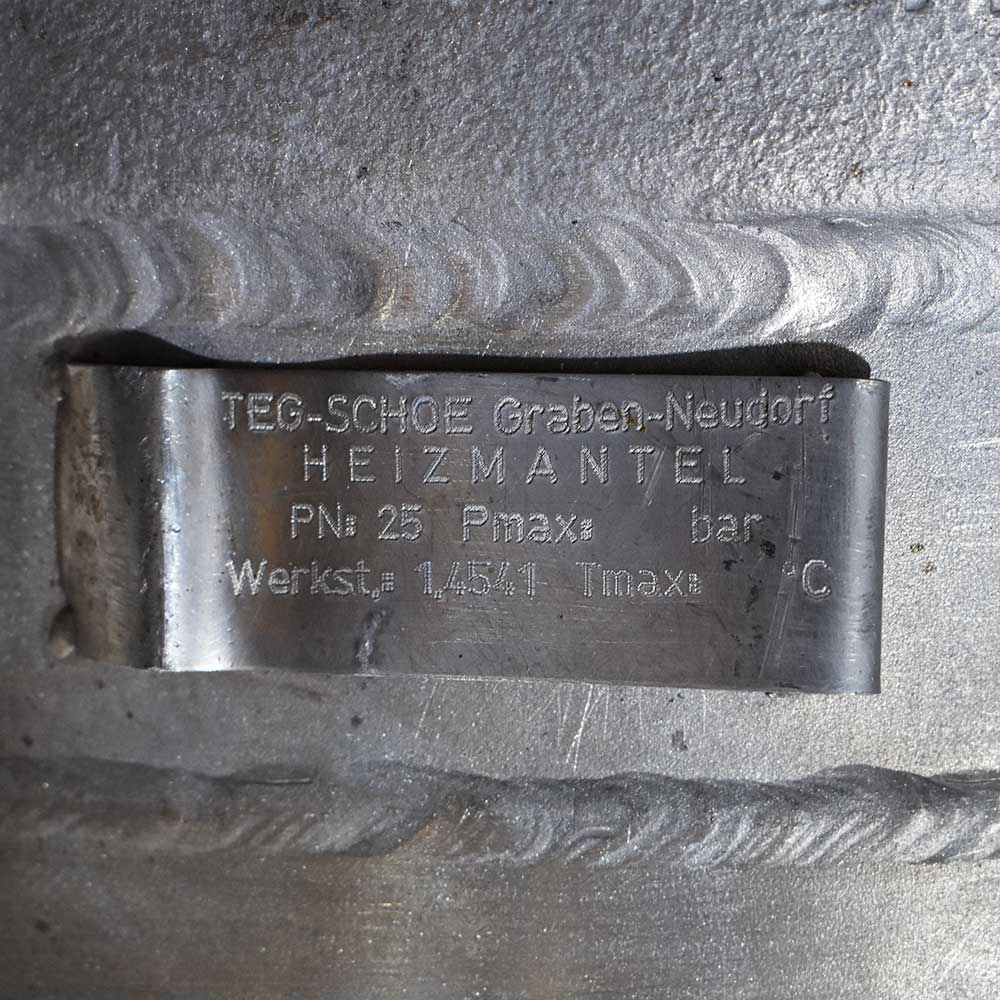

روی فلنج مسیر اصلی، اندازه هشت اینچ و Class 300 درج شده است. پلاک HEIZMANTEL به جکت مربوط است و نشان PN25 و متریال 1.4541 را دارد. این اعداد به یک فضای تحت فشار واحد تعلق ندارند؛ PN25 جکت نباید به فشار مجاز مسیر اصلی تعمیم داده شود و Class 300 نیز مشخصات فشاری جکت را تعیین نمی‌کند. خانه‌های حداکثر فشار و دما روی پلاک جکت مقدار خوانای تکمیل‌شده ندارند، بنابراین حد کاری ثابتی از روی آن اعلام نمی‌شود.
انتخاب عملگر و کنترل شرایط نصب
این نمونه بدون اهرم، گیربکس و عملگر ارائه تصویری شده است. برای راه‌اندازی باید گشتاور واقعی، اختلاف فشار خط، شرایط سیت، ابعاد استم و محل اتصال مجموعه محرک تعیین شود. برای سرویس‌هایی که به حفظ دما نیاز دارند، نحوه گردش سیال در جکت، تخلیه و هواگیری، عایق‌کاری و فضای دسترسی نیز بررسی شود. گرید بدنه مسیر سیال، جنس آب‌بندی و مدارک آزمون باید پیش از انتخاب نهایی از روی مدارک همان تجهیز تأیید شوند.
خرید، فروش، تأمین و لیست قیمت
برای خرید، فروش و تأمین این شیر توپی جکت‌دار، سایز هشت اینچ، کلاس ۳۰۰، نوع سیال فرآیندی، فشار و دمای مسیر اصلی و شرایط جداگانه جکت را ارسال کنید. پترو صنعت پارس پاسارگاد گزینه عملگر و الزامات پروژه را با مشخصات تجهیز تطبیق می‌دهد. برای دریافت لیست قیمت، نوع محرک، تعداد و مدارک درخواستی را مشخص کنید؛ موجودی، شرایط ارائه و زمان تحویل هنگام استعلام تأیید می‌شود.
