فشار، دما و حدود استفاده
دمای مجاز نیز به طراحی، متریال و اجزای آببندی وابسته است. ظرفیت مجموعه نمیتواند از ضعیفترین جزء آن شامل تیوب، اتصال، شیر یا آببند بیشتر باشد. ارتعاش، وزن تجهیز و بار ناشی از ناهمراستایی مسیر باید در نصب کنترل شوند؛ انتخاب رده فشاری مناسب بهتنهایی جای طراحی صحیح و حمایت مکانیکی را نمیگیرد.
سایز، اتصال و ابعاد نصب
اطلاعات اندازه برای این قطعه شامل ضریب جریان، نوع اتصال دو سمت، طراحی ساقه و جنس پکینگ است. واحد اینچی یا میلیمتری را همراه عدد بنویسید. در قطعات تیوبی، قطر خارجی واقعی تیوب ملاک است و با سایز اسمی پورت لوله یا رزوه یکسان نیست. در قطعات چنددهانه، اندازه و نوع هر طرف را با ترتیب مشخص یا نقشه علامتگذاریشده ارائه کنید.
عملکرد ساقه، پکینگ و جهت جریان
در شیر سوزنی، شکل ساقه و نشیمنگاه، ضریب جریان و محدوده حرکت تعیین میکنند مدل برای چه نوع تنظیمی مناسب است. نیاز به ایزولاسیون، تعداد دفعات عملکرد، کمدبی بودن مدار و حساسیت تنظیم باید در انتخاب مطرح شوند. وضعیت کاملاً باز یا بسته و مقدار چرخش دسته، بدون اطلاعات همان مدل، معیار یکسانی برای همه شیرهای سوزنی نیست.
✓ کارکرد و نام دقیق قطعه را با نقشه یا کد فعلی مشخص کنید.
✓ ضریب جریان، نوع اتصال دو سمت، طراحی ساقه و جنس پکینگ را به صورت مستقل و با واحد روشن بنویسید.
✓ متریال، نوع سیال، شرایط مصرف و محدودیتهای نصب را اعلام کنید.
✓ تعداد، مدارک لازم، زمان مورد نیاز و امکان پذیرش مدل جایگزین را مشخص کنید.
نصب، کنترل و نگهداری
نصب یا تعویض را مطابق دستورالعمل همان کد و روش اجرایی پروژه انجام دهید. پیش از بازکردن مدار، بخش مربوط ایزوله و به صورت ایمن بیفشار شود. محل نصب، اجزا و مسیر از آلودگی و آسیب پاک باشند. استفاده از ابزار مناسب و نگهداری قطعه از محل درست، از انتقال نیروی نامناسب به تجهیزات مجاور جلوگیری میکند.
پس از مونتاژ، کنترل نشتی و عملکرد مطابق روش تأییدشده انجام میشود. در نگهداری، علت خرابی را همراه شرایط مصرف ثبت کنید و فقط قطعات یدکی سازگار با کد محصول را انتخاب کنید. اعمال نیروی بیشتر، ترکیب اجزای سریهای مختلف یا تغییر روش آببندی بدون تأیید، جای بررسی علت اصلی اشکال را نمیگیرد.
راهنمای انتخاب شیر سوزنی ابزار دقیق
برای تنظیم جریانهای کوچک یا ایزولهکردن مسیر ابزار دقیق، متناسب با طراحی مدل، استفاده میشود. هندسهٔ سوزن و سیت بر عملکرد اثر دارد.
نوع ساقه و نوک سوزن، جنس نشیمن و پکینگ، ضریب جریان و آرایش مستقیم یا زاویهای را بررسی کنید. در مدل تخلیهدار، محل و مسیر خروجی تخلیه نیز بخشی از مشخصات است.
| موضوع | اطلاعات و معیار تطبیق |
|---|---|
| گروه کالا | اتصالات و شیرآلات ابزار دقیق استیل |
| کارکرد مورد بررسی | شیر سوزنی ابزار دقیق |
| عبارت فشار در عنوان | 10000psi؛ اعتبار آن وابسته به شرایط مدل است |
مقایسهٔ مدلها و جلوگیری از انتخاب اشتباه
شیر سوزنی، شیر توپی و شیر ریلیف وظایف متفاوتی دارند. داشتن فشار اسمی مشابه به معنی برابری ظرفیت، روش کنترل یا مناسببودن برای سرویس یکسان نیست.
متریال ۳۰۴، ۳۱۶ و گریدهای کمکربن؛ انتخاب بر مبنای سرویس
در مقایسهٔ ۳۰۴ و ۳۱۶، وجود مولیبدن در خانوادهٔ ۳۱۶ یکی از تفاوتهای مهم ترکیب آلیاژی است؛ اما مناسببودن برای یک محیط خورنده باید با نوع ماده، غلظت، دما، آلودگی و شرایط توقف بررسی شود. عبارتهایی مانند «ضداسید مطلق» یا «بدون زنگزدگی در تمام شرایط» معیار فنی انتخاب نیستند. اگر سیال ترکیبی است، ترکیب واقعی و شرایط شستوشو نیز در بررسی لحاظ شود.
در شیرها و مجموعههای ابزار دقیق، جنس بدنه تنها بخشی از انتخاب است. ساقه، فنر، سیت، پکینگ و آببندها ممکن است جنس یا محدودیت متفاوتی داشته باشند. سازگاری شیمیایی و حرارتی هر جزء در تماس با سیال باید از مدارک مدل مشخص شود. از روی جنس بدنه نمیتوان محدودهٔ مجاز همهٔ اجزای داخلی را نتیجه گرفت.
| موضوع بررسی | اطلاعات لازم | نتیجهٔ مورد انتظار |
|---|---|---|
| سرویس خورنده | نوع ماده، غلظت و دما | انتخاب آلیاژ بر اساس شرایط واقعی |
| اجزای آببندی | جنس سیت، پکینگ یا گسکت | تأیید سازگاری مجموعه، نه فقط بدنه |
| ردیابی | علامت قطعه و شماره ذوب یا بچ | امکان ارتباط کالا با مدارک همان محموله |
فشار، دما و محدودیت واقعی مجموعه
در مدار ابزار دقیق، محدودیت تیوب، فیتینگ، شیر و آببندها با هم بررسی میشود. قطر خارجی، ضخامت، جنس و وضعیت تیوب بر انتخاب اثر دارند. فشار مجاز مجموعه را نمیتوان صرفاً از نام برند یا جنس بدنهٔ یک جزء نتیجه گرفت.
سایز، آرایش مسیر و نوع اتصال
سایز را همراه با واحد و مبنای اندازهگیری بنویسید. سایز اسمی لوله، قطر خارجی تیوب و اندازهٔ رزوه، سه مفهوم متفاوتاند. در اتصال تبدیلی یا چنددهانه، ابعاد هر سمت یا هر مسیر باید جداگانه مشخص شود تا ترتیب دهانهها و آرایش نصب قابل تشخیص باشد.
در اتصال رزوهای، نام سیستم رزوه و نری یا مادگی بودن آن ضروری است. NPT و گونههای BSP را نباید تنها با ظاهر مشابه یا امکان چند دور بستهشدن یکسان فرض کرد. در اتصال تیوبی، تفاوت میلیمتر و اینچ و سازگاری مهره و فرول با سری بدنه بررسی میشود. در اتصال جوشی، ضخامت، پخ و هندسهٔ دو سمت نیز وارد انتخاب میشوند.
برای نصب روی تجهیز، پنل یا در فضای محدود، طول کلی، فاصلهٔ محورها، شعاع، فضای آچارگیری و دسترسی تعمیراتی را با نقشه مقایسه کنید. تغییر سایز یا افزودن تبدیل ممکن است آرایش و افت فشار را عوض کند. چنین تغییری باید در بررسی فنی ثبت شود، نه اینکه صرفاً برای جاافتادن قطعه در محل اجرا شود.
کاربرد در صنایع و مرز استفاده
برای تماس مستقیم با محصول غذایی، دارویی یا مسیر با خلوص بالا، الزامات تمیزی، کیفیت سطح، قابلیت شستوشو و طراحی اتصال جداگانه بررسی میشوند. صرفاً استنلس استیل بودن یک قطعهٔ صنعتی به معنی بهداشتیبودن یا تأیید برای همهٔ این کاربردها نیست. در سرویس گاز، بخار یا مادهٔ خطرناک نیز تأیید مناسببودن همان مدل لازم است.
استانداردها و مدارک مرجع انتخاب
| کاتالوگ و نقشهٔ سازنده | سری، کد، ابعاد، فشارـدما و دستور نصب همان مدل معیار انتخاب است. |
| استاندارد اتصال | نوع رزوه، ابعاد تیوب یا مشخصات جوش به صورت مستقل تعیین شود. |
نصب، بازبینی و نگهداری
برای باز و بسته کردن از نیروی بیش از دستور سازنده استفاده نشود. مسیر تخلیه در مدلهای دارای ونت باید به محل مناسب و مورد تأیید پروژه هدایت شود.
پیش از کار، شرایط ایزولاسیون، تخلیهٔ فشار و دما با دستور کار محل تأیید شود. قطعهای که برای تعمیر باز میشود ممکن است هنوز سیال یا فشار محبوس داشته باشد. روش اجرایی باید متناسب با نوع ماده و شرایط واقعی سیستم باشد؛ این راهنما جایگزین دستور نصب اختصاصی یا روش مصوب بهرهبرداری نیست.
در اتصالهای تیوبی، تمیزی و شکل انتهای تیوب، قطر و ضخامت مناسب و سازگاری سری قطعات اهمیت دارند. تعداد دور یا گشتاور مونتاژ نباید از یک برند یا سری به همهٔ اتصالها منتقل شود. در اتصال مجدد نیز شرایط مجاز استفادهٔ دوباره و ابزار کنترل از دستور همان سازنده گرفته میشود.
پس از مونتاژ، تمیزی مسیر، وضعیت تکیهگاهها و روش کنترل نشتی مطابق برنامهٔ راهاندازی بررسی شود. در استنلس استیل، ابزار و مواد تمیزکاری نباید آلودگی نامتناسب ایجاد کنند. تمیزکاری، اسیدشویی یا پسیواسیون فقط در صورت نیاز و با روش مناسب همان قطعه و مجموعه انجام میشود.

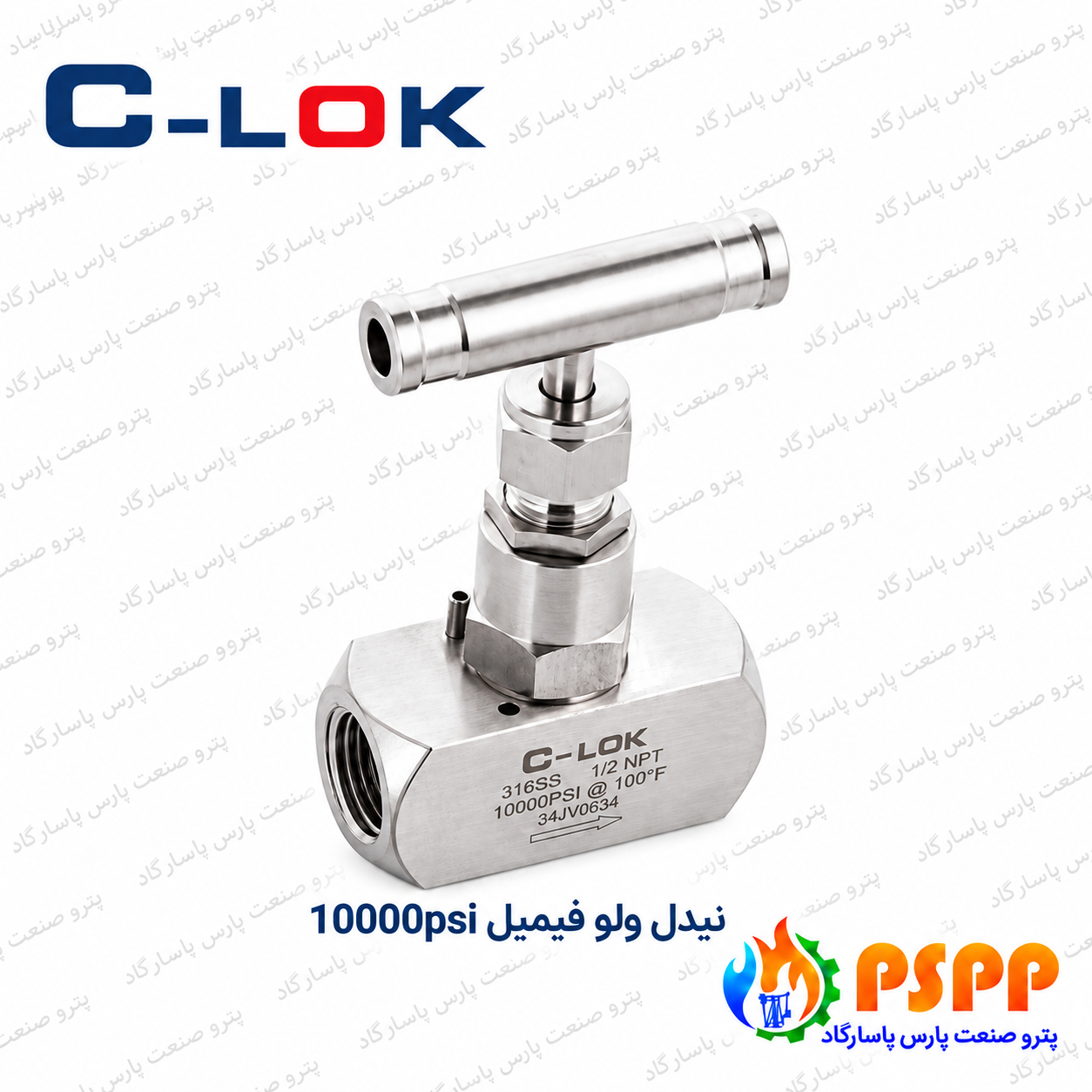

| نام کالا | شیر سوزنی مادگی 10000psi C-LOK |
| شرایط سرویس | سیال، فشار و دمای طراحی، شرایط نصب و الزامات بهرهبرداری |
خیر. نوع ساقه و نوک سوزن، جنس نشیمن و پکینگ، ضریب جریان و آرایش مستقیم یا زاویهای را بررسی کنید. در مدل تخلیهدار، محل و مسیر خروجی تخلیه نیز بخشی از مشخصات است.
کدام مشخصات در مقایسهٔ دو مدل تعیینکنندهاند؟
شیر سوزنی، شیر توپی و شیر ریلیف وظایف متفاوتی دارند. داشتن فشار اسمی مشابه به معنی برابری ظرفیت، روش کنترل یا مناسببودن برای سرویس یکسان نیست.
برای جایگزینی قطعهٔ موجود چه چیزی لازم است؟
کد و مشخصات قطعهٔ قبلی، نقشه یا ابعاد، شرایط سیال و الزامات اتصال را اعلام کنید. معادل باید بر اساس ویژگیهای الزامآور بررسی شود، نه صرفاً شباهت ظاهری.
مدارک متریال، آزمون و تأییدیهٔ کاربرد را جداگانه مشخص کنید. نوع و دامنهٔ هر مدرک باید به همین مدل و محموله مربوط باشد.
نوع نری یا مادگی یا تیوب؛ مستقیم یا زاویهای؛ تخلیهدار بودن؛ پکینگ؛ ضریب جریان؛ کد مدل؛ سیال، فشار و دمای طراحی، تعداد و مدارک موردنیاز را نیز اعلام کنید.
آیا قطعه مشابه از سری دیگر قابل استفاده است؟
شباهت ظاهری کافی نیست. سری، ابعاد، متریال، روش مونتاژ و سازگاری با اجزای طرف مقابل باید پیش از جایگزینی تطبیق داده شوند.
دستهبندی این محصول: اتصالات و شیرآلات ابزار دقیق سیلوک (C-LOK)
محصولات همگروه برای مقایسهٔ مشخصات
برای دریافت لیست قیمت متناسب با سفارش، سایزها و تعداد موردنیاز را مشخص کنید.
مشاورهٔ فنی و خرید شیر سوزنی مادگی 10000psi سیلوک (C-LOK) از پترو صنعت پارس پاسارگاد
کارشناسان پترو صنعت پارس پاسارگاد آمادهاند با بررسی مشخصات فنی و شرایط کاری پروژه، شما را در انتخاب شیر سوزنی مادگی 10000psi سیلوک (C-LOK) متناسب با نیازتان همراهی کنند. برای انتخاب دقیق، اطلاعاتی مانند کاربرد، سایز، متریال، فشار و دمای کاری، نوع اتصال و مدارک موردنیاز را با کارشناسان ما در میان بگذارید تا گزینههای قابل تأمین بر اساس درخواست شما بررسی شوند.
برای استعلام قیمت روز، بررسی موجودی، دریافت مشاورهٔ تخصصی و ثبت سفارش، مشخصات کالا و تعداد موردنیاز را برای تیم فروش پترو صنعت پارس پاسارگاد ارسال کنید. با مشاوران شرکت تماس بگیرید.
راهنمای استعلام و ثبت درخواست
برای خرید این محصول، نام کامل یا کد کالا، مشخصات فنی و تعداد موردنیاز را در فرم درخواست درج کنید تا انتخاب پیشنهادی با نیاز پروژه تطبیق داده شود.
برای بررسی قیمت، مشخصات و مقدار سفارش را همراه با مدارک درخواستی اعلام کنید؛ مقایسه پیشنهادها باید با شرایط فنی، اقلام همراه و محل تحویل یکسان انجام شود.
امکان تأمین و زمان تحویل هر مدل پس از بررسی درخواست مشخص میشود. پیش از نهاییکردن سفارش، موجودی، برند پیشنهادی و شرایط ارسال را با کارشناسان پترو صنعت پارس پاسارگاد هماهنگ کنید.
برای اطلاع از شرایط فروش و هماهنگی صدور پیشنهاد، اطلاعات پروژه و شیوهٔ تحویل موردنظر را با کارشناسان شرکت در میان بگذارید؛ مشخصات سفارش باید در پیشنهاد نهایی روشن باشد.
برای دریافت لیست قیمت متناسب با درخواست، سایز یا مدل و تعداد هر ردیف را جداگانه در فرم وارد کنید تا اقلام قابل ارائه بررسی شوند. با مشاوران شرکت تماس بگیرید.
