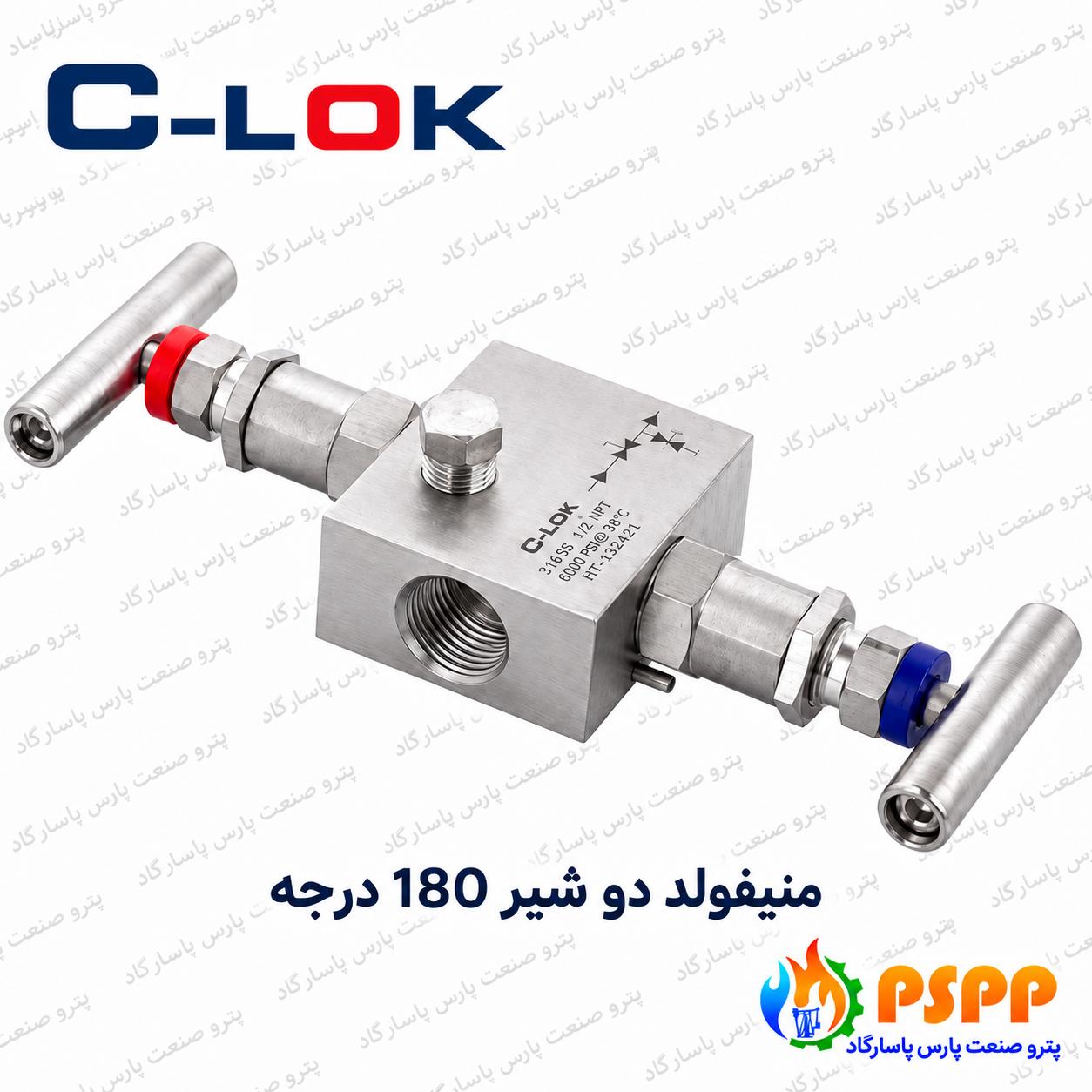

منیفولد دو شیر 180 درجه سیلوک (C-LOK) | تأمین تخصصی


منیفولد دو شیر 180 درجه C-LOK برای ایزولاسیون، بالانس یا تخلیه مسیرهای اندازه‌گیری متناسب با نقشه داخلی مدل به کار می‌رود. انتخاب براساس تعداد شیر، نقشه مسیرهای داخلی، اتصال به ترانسمیتر و جهت نصب و تطبیق کد فنی با شرایط پروژه انجام می‌شود.

امتیاز کاربران به این محصول

هنوز امتیازی ثبت نشده است.

بر اساس تجربهٔ استفادهٔ خود از این محصول، از ۱ تا ۵ امتیاز دهید.

امتیاز شما

معرفی منیفولد دو شیر 180 درجه C-LOK

منیفولد دو شیر 180 درجه C-LOK برای ایزولاسیون، بالانس یا تخلیه مسیرهای اندازه‌گیری متناسب با نقشه داخلی مدل به کار می‌رود. انتخاب براساس تعداد شیر، نقشه مسیرهای داخلی، اتصال به ترانسمیتر و جهت نصب و تطبیق کد فنی با شرایط پروژه انجام می‌شود.

راهنمای انتخاب

  • کارکرد، نام محصول و کد سازنده را تعیین کنید.
  • تعداد شیر، نقشه مسیرهای داخلی، اتصال به ترانسمیتر و جهت نصب را اعلام کنید.
  • نوع سیال، فشار، دما و شرایط خوردگی را مشخص کنید.

نصب، نگهداری و استانداردها

مونتاژ و آزمون نشتی باید مطابق دستورالعمل همان سری و روش اجرایی پروژه انجام شود. پیش از بازکردن مدار، فشار را به‌صورت ایمن تخلیه کنید. قطعات برندها و سری‌های مختلف را بدون تأیید سازگاری با هم ترکیب نکنید. استاندارد ابعاد، رزوه، متریال و آزمون را از مدارک همان کد کالا بررسی کنید؛ یک استاندارد واحد را نمی‌توان به همه اقلام ابزار دقیق نسبت داد.

راهنمای انتخاب منیفولد ابزار دقیق

چند مسیر و شیر را در یک مجموعه برای اتصال، ایزوله‌کردن، تخلیه یا هم‌فشارسازی، متناسب با آرایش داخلی، گردآوری می‌کند.

دو، سه یا پنج‌شیر بودن، نقشهٔ ارتباط مسیرها، نوع نصب مستقیم یا خطی، اتصال تجهیز و محل ونت یا تست را مشخص کنید.

موضوعاطلاعات و معیار تطبیق
گروه کالااتصالات و شیرآلات ابزار دقیق استیل
کارکرد مورد بررسیمنیفولد ابزار دقیق

مقایسهٔ مدل‌ها و جلوگیری از انتخاب اشتباه

تعداد دسته‌ها به‌تنهایی کافی نیست؛ دو منیفولد با تعداد شیر مشابه ممکن است مسیر داخلی و روش بهره‌برداری متفاوتی داشته باشند. زاویهٔ ۹۰ یا ۱۸۰ درجه نیز باید با چیدمان واقعی تطبیق یابد.

متریال ۳۰۴، ۳۱۶ و گریدهای کم‌کربن؛ انتخاب بر مبنای سرویس

در مقایسهٔ ۳۰۴ و ۳۱۶، وجود مولیبدن در خانوادهٔ ۳۱۶ یکی از تفاوت‌های مهم ترکیب آلیاژی است؛ اما مناسب‌بودن برای یک محیط خورنده باید با نوع ماده، غلظت، دما، آلودگی و شرایط توقف بررسی شود. عبارت‌هایی مانند «ضداسید مطلق» یا «بدون زنگ‌زدگی در تمام شرایط» معیار فنی انتخاب نیستند. اگر سیال ترکیبی است، ترکیب واقعی و شرایط شست‌وشو نیز در بررسی لحاظ شود.

در شیرها و مجموعه‌های ابزار دقیق، جنس بدنه تنها بخشی از انتخاب است. ساقه، فنر، سیت، پکینگ و آب‌بندها ممکن است جنس یا محدودیت متفاوتی داشته باشند. سازگاری شیمیایی و حرارتی هر جزء در تماس با سیال باید از مدارک مدل مشخص شود. از روی جنس بدنه نمی‌توان محدودهٔ مجاز همهٔ اجزای داخلی را نتیجه گرفت.

موضوع بررسیاطلاعات لازمنتیجهٔ مورد انتظار
سرویس خورندهنوع ماده، غلظت و دماانتخاب آلیاژ بر اساس شرایط واقعی
اجزای آب‌بندیجنس سیت، پکینگ یا گسکتتأیید سازگاری مجموعه، نه فقط بدنه
ردیابیعلامت قطعه و شماره ذوب یا بچامکان ارتباط کالا با مدارک همان محموله

فشار، دما و محدودیت واقعی مجموعه

فشار و دمای مجاز باید برای کد دقیق محصول و شرایط مرجع آن تعیین شوند. عددی که برای یک سایز، یک جنس آب‌بند یا یک سری بیان شده است، نباید به همهٔ مدل‌ها تعمیم داده شود. اگر عنوان کالا فقط عددی بدون واحد دارد، واحد و معنی آن باید از مدارک سازنده روشن شود.

در مدار ابزار دقیق، محدودیت تیوب، فیتینگ، شیر و آب‌بندها با هم بررسی می‌شود. قطر خارجی، ضخامت، جنس و وضعیت تیوب بر انتخاب اثر دارند. فشار مجاز مجموعه را نمی‌توان صرفاً از نام برند یا جنس بدنهٔ یک جزء نتیجه گرفت.

سایز، آرایش مسیر و نوع اتصال

سایز را همراه با واحد و مبنای اندازه‌گیری بنویسید. سایز اسمی لوله، قطر خارجی تیوب و اندازهٔ رزوه، سه مفهوم متفاوت‌اند. در اتصال تبدیلی یا چنددهانه، ابعاد هر سمت یا هر مسیر باید جداگانه مشخص شود تا ترتیب دهانه‌ها و آرایش نصب قابل تشخیص باشد.

در اتصال رزوه‌ای، نام سیستم رزوه و نری یا مادگی بودن آن ضروری است. NPT و گونه‌های BSP را نباید تنها با ظاهر مشابه یا امکان چند دور بسته‌شدن یکسان فرض کرد. در اتصال تیوبی، تفاوت میلی‌متر و اینچ و سازگاری مهره و فرول با سری بدنه بررسی می‌شود. در اتصال جوشی، ضخامت، پخ و هندسهٔ دو سمت نیز وارد انتخاب می‌شوند.

برای نصب روی تجهیز، پنل یا در فضای محدود، طول کلی، فاصلهٔ محورها، شعاع، فضای آچارگیری و دسترسی تعمیراتی را با نقشه مقایسه کنید. تغییر سایز یا افزودن تبدیل ممکن است آرایش و افت فشار را عوض کند. چنین تغییری باید در بررسی فنی ثبت شود، نه اینکه صرفاً برای جاافتادن قطعه در محل اجرا شود.

کاربرد در صنایع و مرز استفاده

برای تماس مستقیم با محصول غذایی، دارویی یا مسیر با خلوص بالا، الزامات تمیزی، کیفیت سطح، قابلیت شست‌وشو و طراحی اتصال جداگانه بررسی می‌شوند. صرفاً استنلس استیل بودن یک قطعهٔ صنعتی به معنی بهداشتی‌بودن یا تأیید برای همهٔ این کاربردها نیست. در سرویس گاز، بخار یا مادهٔ خطرناک نیز تأیید مناسب‌بودن همان مدل لازم است.

استانداردها و مدارک مرجع انتخاب

کاتالوگ و نقشهٔ سازندهسری، کد، ابعاد، فشارـ‌دما و دستور نصب همان مدل معیار انتخاب است.
استاندارد اتصالنوع رزوه، ابعاد تیوب یا مشخصات جوش به صورت مستقل تعیین شود.

نصب، بازبینی و نگهداری

پیش از نصب و راه‌اندازی، مسیرها از روی نقشهٔ همان مدل شناخته شوند. ترتیب باز و بسته کردن شیرها را نمی‌توان بدون شناخت تجهیز و روش عملیاتی پروژه عمومی‌سازی کرد.

پیش از کار، شرایط ایزولاسیون، تخلیهٔ فشار و دما با دستور کار محل تأیید شود. قطعه‌ای که برای تعمیر باز می‌شود ممکن است هنوز سیال یا فشار محبوس داشته باشد. روش اجرایی باید متناسب با نوع ماده و شرایط واقعی سیستم باشد؛ این راهنما جایگزین دستور نصب اختصاصی یا روش مصوب بهره‌برداری نیست.

در اتصال‌های تیوبی، تمیزی و شکل انتهای تیوب، قطر و ضخامت مناسب و سازگاری سری قطعات اهمیت دارند. تعداد دور یا گشتاور مونتاژ نباید از یک برند یا سری به همهٔ اتصال‌ها منتقل شود. در اتصال مجدد نیز شرایط مجاز استفادهٔ دوباره و ابزار کنترل از دستور همان سازنده گرفته می‌شود.

پس از مونتاژ، تمیزی مسیر، وضعیت تکیه‌گاه‌ها و روش کنترل نشتی مطابق برنامهٔ راه‌اندازی بررسی شود. در استنلس استیل، ابزار و مواد تمیزکاری نباید آلودگی نامتناسب ایجاد کنند. تمیزکاری، اسیدشویی یا پسیواسیون فقط در صورت نیاز و با روش مناسب همان قطعه و مجموعه انجام می‌شود.

نام کالامنیفولد دو شیر 180 درجه C-LOK
شرایط سرویسسیال، فشار و دمای طراحی، شرایط نصب و الزامات بهره‌برداری

خیر. دو، سه یا پنج‌شیر بودن، نقشهٔ ارتباط مسیرها، نوع نصب مستقیم یا خطی، اتصال تجهیز و محل ونت یا تست را مشخص کنید.

کدام مشخصات در مقایسهٔ دو مدل تعیین‌کننده‌اند؟

تعداد دسته‌ها به‌تنهایی کافی نیست؛ دو منیفولد با تعداد شیر مشابه ممکن است مسیر داخلی و روش بهره‌برداری متفاوتی داشته باشند. زاویهٔ ۹۰ یا ۱۸۰ درجه نیز باید با چیدمان واقعی تطبیق یابد.

برای جایگزینی قطعهٔ موجود چه چیزی لازم است؟

کد و مشخصات قطعهٔ قبلی، نقشه یا ابعاد، شرایط سیال و الزامات اتصال را اعلام کنید. معادل باید بر اساس ویژگی‌های الزام‌آور بررسی شود، نه صرفاً شباهت ظاهری.

مدارک متریال، آزمون و تأییدیهٔ کاربرد را جداگانه مشخص کنید. نوع و دامنهٔ هر مدرک باید به همین مدل و محموله مربوط باشد.

تعداد شیر؛ نقشهٔ مدار؛ نوع ترانسمیتر؛ اتصال و فاصلهٔ نصب؛ ونت و تست؛ پکینگ؛ سیال، فشار و دمای طراحی، تعداد و مدارک موردنیاز را نیز اعلام کنید.

برای قیمت دقیق چه اطلاعاتی لازم است؟

کد فنی یا مشخصات کامل، نوع اتصال، شرایط سرویس، تعداد و مدارک مورد نیاز را اعلام کنید.

آیا محصولات با ظاهر مشابه جایگزین هم می‌شوند؟

فقط پس از تطبیق ابعاد، متریال، اتصال، ظرفیت و تأیید فنی پروژه.

بررسی تخصصی ساختار و عملکرد منیفولد دو شیر 180 درجه C-LOK

منیفولد مجموعه‌ای از مسیرها و شیرهای یکپارچه است که برای ارتباط تجهیز اندازه‌گیری با فرایند انتخاب می‌شود. دو، سه یا پنج‌شیره بودن به‌تنهایی وظیفه همه مسیرها را تعیین نمی‌کند. پورت ایزولاسیون، بالانس و تخلیه باید روی نقشه همان مدل مشخص باشد.

در اتصال مستقیم به ترانسمیتر، فاصله مراکز، سطح آب‌بندی و اجزای نصب با تجهیز طرف مقابل تطبیق داده شوند. مدل رزوه‌ای یا زیرگیجی با مدل فلنجی ترانسمیتر بدون بررسی نقشه و اتصال قابل جایگزینی نیست. جانمایی دسته‌ها و مسیر خروج تخلیه نیز در انتخاب مؤثر است.

راهنمای انتخاب مدل متناسب با پروژه

نوع اندازه‌گیری فشار یا اختلاف فشار، روش کالیبراسیون، ترتیب عملیات و نیاز به تخلیه را مشخص کنید. در مدار اختلاف فشار، نقش خط بالانس و محدودیت تجهیز اندازه‌گیری باید روشن باشد. انتخاب مدل صرفاً براساس تعداد شیرها ممکن است روش بهره‌برداری پروژه را تأمین نکند.

تطبیق فشار، دما و شرایط واقعی کار

فشار عادی، فشار طراحی، اختلاف فشار و نوسان‌های احتمالی را جداگانه اعلام کنید. فشار مجاز باید برای کد، سایز و دمای همان مدل بررسی شود؛ عدد درج‌شده در عنوان یا نام سری، به‌تنهایی مجوز استفاده در همه شرایط نیست. در قطعاتی مانند اتصال، تیوب و شیر، ظرفیت مجموعه به محدودیت اجزای تشکیل‌دهنده نیز وابسته است.

نکات نصب، بازرسی و نگهداری

اتصال فرایند و تجهیز را طبق نقشه سازنده و روش اجرایی پروژه انجام دهید. ترتیب باز و بسته‌کردن مسیرها باید با محدودیت ترانسمیتر و رویه مصوب راه‌اندازی هماهنگ باشد؛ یک ترتیب ثابت را نمی‌توان به همه منیفولدها تعمیم داد.

پورت تخلیه به مسیر ایمن هدایت شود. پیش از تعمیر یا جداسازی، ایزولاسیون واقعی و نبود فشار محبوس کنترل گردد. پس از نصب، نشتی اتصال و عملکرد هر مسیر به‌صورت مستقل مطابق معیار پروژه بررسی شوند.

برای دریافت لیست قیمت متناسب با سفارش، سایزها و تعداد موردنیاز را مشخص کنید.
