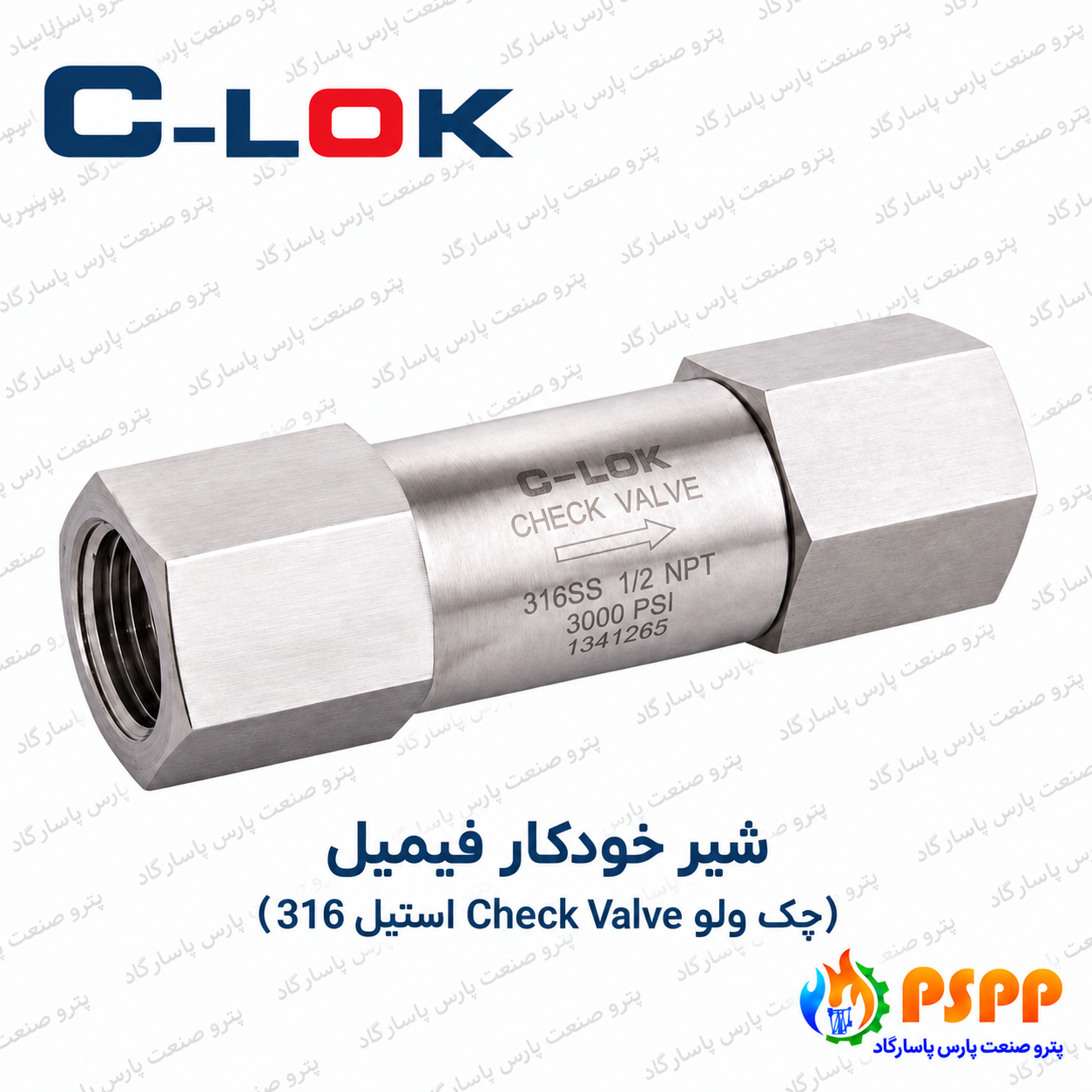

معرفی شیر خودکار مادگی (چک ولو Check Valve استیل 316) C-LOK
شیر خودکار مادگی (چک ولو Check Valve استیل 316) C-LOK برای جلوگیری از برگشت جریان در مسیر مجاز نصب به کار میرود. انتخاب براساس فشار شروع بازشدن، جهت جریان و نوع اتصال هر طرف و تطبیق کد فنی با شرایط پروژه انجام میشود.
راهنمای انتخاب
- کارکرد، نام محصول و کد سازنده را تعیین کنید.
- فشار شروع بازشدن، جهت جریان و نوع اتصال هر طرف را اعلام کنید.
- نوع سیال، فشار، دما و شرایط خوردگی را مشخص کنید.
نصب، نگهداری و استانداردها
مونتاژ و آزمون نشتی باید مطابق دستورالعمل همان سری و روش اجرایی پروژه انجام شود. پیش از بازکردن مدار، فشار را بهصورت ایمن تخلیه کنید. قطعات برندها و سریهای مختلف را بدون تأیید سازگاری با هم ترکیب نکنید. استاندارد ابعاد، رزوه، متریال و آزمون را از مدارک همان کد کالا بررسی کنید؛ یک استاندارد واحد را نمیتوان به همه اقلام ابزار دقیق نسبت داد.
راهنمای انتخاب شیر یکطرفه
برای محدودکردن جریان برگشتی استفاده میشود. سازوکار باز و بسته شدن، فشار آغاز بازشدن و الزامات جهت نصب تابع مدل است.
نوع دریچهای، خطی، ویفری یا طرح اختصاصی، جهت مجاز نصب و مشخصات فنر را بررسی کنید. فشار شروع بازشدن با فشار مجاز بدنه متفاوت است.
| موضوع | اطلاعات و معیار تطبیق |
|---|---|
| گروه کالا | اتصالات و شیرآلات ابزار دقیق استیل |
| کارکرد مورد بررسی | شیر یکطرفه |
| متریال درجشده در عنوان | 316 |
مقایسهٔ مدلها و جلوگیری از انتخاب اشتباه
شیر یکطرفه و شیر قطع و وصل دستی یا شیر اطمینان جایگزین یکدیگر نیستند. ظرفیت جریان، افت فشار و رفتار برگشت باید برای شرایط واقعی خط بررسی شوند.
متریال ۳۰۴، ۳۱۶ و گریدهای کمکربن؛ انتخاب بر مبنای سرویس
در مقایسهٔ ۳۰۴ و ۳۱۶، وجود مولیبدن در خانوادهٔ ۳۱۶ یکی از تفاوتهای مهم ترکیب آلیاژی است؛ اما مناسببودن برای یک محیط خورنده باید با نوع ماده، غلظت، دما، آلودگی و شرایط توقف بررسی شود. عبارتهایی مانند «ضداسید مطلق» یا «بدون زنگزدگی در تمام شرایط» معیار فنی انتخاب نیستند. اگر سیال ترکیبی است، ترکیب واقعی و شرایط شستوشو نیز در بررسی لحاظ شود.
در شیرها و مجموعههای ابزار دقیق، جنس بدنه تنها بخشی از انتخاب است. ساقه، فنر، سیت، پکینگ و آببندها ممکن است جنس یا محدودیت متفاوتی داشته باشند. سازگاری شیمیایی و حرارتی هر جزء در تماس با سیال باید از مدارک مدل مشخص شود. از روی جنس بدنه نمیتوان محدودهٔ مجاز همهٔ اجزای داخلی را نتیجه گرفت.
| موضوع بررسی | اطلاعات لازم | نتیجهٔ مورد انتظار |
|---|---|---|
| سرویس خورنده | نوع ماده، غلظت و دما | انتخاب آلیاژ بر اساس شرایط واقعی |
| اجزای آببندی | جنس سیت، پکینگ یا گسکت | تأیید سازگاری مجموعه، نه فقط بدنه |
| ردیابی | علامت قطعه و شماره ذوب یا بچ | امکان ارتباط کالا با مدارک همان محموله |
فشار، دما و محدودیت واقعی مجموعه
فشار و دمای مجاز باید برای کد دقیق محصول و شرایط مرجع آن تعیین شوند. عددی که برای یک سایز، یک جنس آببند یا یک سری بیان شده است، نباید به همهٔ مدلها تعمیم داده شود. اگر عنوان کالا فقط عددی بدون واحد دارد، واحد و معنی آن باید از مدارک سازنده روشن شود.
در مدار ابزار دقیق، محدودیت تیوب، فیتینگ، شیر و آببندها با هم بررسی میشود. قطر خارجی، ضخامت، جنس و وضعیت تیوب بر انتخاب اثر دارند. فشار مجاز مجموعه را نمیتوان صرفاً از نام برند یا جنس بدنهٔ یک جزء نتیجه گرفت.
سایز، آرایش مسیر و نوع اتصال
سایز را همراه با واحد و مبنای اندازهگیری بنویسید. سایز اسمی لوله، قطر خارجی تیوب و اندازهٔ رزوه، سه مفهوم متفاوتاند. در اتصال تبدیلی یا چنددهانه، ابعاد هر سمت یا هر مسیر باید جداگانه مشخص شود تا ترتیب دهانهها و آرایش نصب قابل تشخیص باشد.
در اتصال رزوهای، نام سیستم رزوه و نری یا مادگی بودن آن ضروری است. NPT و گونههای BSP را نباید تنها با ظاهر مشابه یا امکان چند دور بستهشدن یکسان فرض کرد. در اتصال تیوبی، تفاوت میلیمتر و اینچ و سازگاری مهره و فرول با سری بدنه بررسی میشود. در اتصال جوشی، ضخامت، پخ و هندسهٔ دو سمت نیز وارد انتخاب میشوند.
برای نصب روی تجهیز، پنل یا در فضای محدود، طول کلی، فاصلهٔ محورها، شعاع، فضای آچارگیری و دسترسی تعمیراتی را با نقشه مقایسه کنید. تغییر سایز یا افزودن تبدیل ممکن است آرایش و افت فشار را عوض کند. چنین تغییری باید در بررسی فنی ثبت شود، نه اینکه صرفاً برای جاافتادن قطعه در محل اجرا شود.
کاربرد در صنایع و مرز استفاده
برای تماس مستقیم با محصول غذایی، دارویی یا مسیر با خلوص بالا، الزامات تمیزی، کیفیت سطح، قابلیت شستوشو و طراحی اتصال جداگانه بررسی میشوند. صرفاً استنلس استیل بودن یک قطعهٔ صنعتی به معنی بهداشتیبودن یا تأیید برای همهٔ این کاربردها نیست. در سرویس گاز، بخار یا مادهٔ خطرناک نیز تأیید مناسببودن همان مدل لازم است.
استانداردها و مدارک مرجع انتخاب
| کاتالوگ و نقشهٔ سازنده | سری، کد، ابعاد، فشارـدما و دستور نصب همان مدل معیار انتخاب است. |
| استاندارد اتصال | نوع رزوه، ابعاد تیوب یا مشخصات جوش به صورت مستقل تعیین شود. |
نصب، بازبینی و نگهداری
جهت فلش بدنه رعایت و مسیر از براده و آلودگی پاک شود. مدل ویفری باید با ابعاد و سطح فلنجهای مقابل و فضای حرکت عضو داخلی سازگار باشد.
پیش از کار، شرایط ایزولاسیون، تخلیهٔ فشار و دما با دستور کار محل تأیید شود. قطعهای که برای تعمیر باز میشود ممکن است هنوز سیال یا فشار محبوس داشته باشد. روش اجرایی باید متناسب با نوع ماده و شرایط واقعی سیستم باشد؛ این راهنما جایگزین دستور نصب اختصاصی یا روش مصوب بهرهبرداری نیست.
در اتصالهای تیوبی، تمیزی و شکل انتهای تیوب، قطر و ضخامت مناسب و سازگاری سری قطعات اهمیت دارند. تعداد دور یا گشتاور مونتاژ نباید از یک برند یا سری به همهٔ اتصالها منتقل شود. در اتصال مجدد نیز شرایط مجاز استفادهٔ دوباره و ابزار کنترل از دستور همان سازنده گرفته میشود.
پس از مونتاژ، تمیزی مسیر، وضعیت تکیهگاهها و روش کنترل نشتی مطابق برنامهٔ راهاندازی بررسی شود. در استنلس استیل، ابزار و مواد تمیزکاری نباید آلودگی نامتناسب ایجاد کنند. تمیزکاری، اسیدشویی یا پسیواسیون فقط در صورت نیاز و با روش مناسب همان قطعه و مجموعه انجام میشود.
| نام کالا | شیر خودکار مادگی (چک ولو Check Valve استیل 316) C-LOK |
| شرایط سرویس | سیال، فشار و دمای طراحی، شرایط نصب و الزامات بهرهبرداری |
خیر. نوع دریچهای، خطی، ویفری یا طرح اختصاصی، جهت مجاز نصب و مشخصات فنر را بررسی کنید. فشار شروع بازشدن با فشار مجاز بدنه متفاوت است.
کدام مشخصات در مقایسهٔ دو مدل تعیینکنندهاند؟
شیر یکطرفه و شیر قطع و وصل دستی یا شیر اطمینان جایگزین یکدیگر نیستند. ظرفیت جریان، افت فشار و رفتار برگشت باید برای شرایط واقعی خط بررسی شوند.
برای جایگزینی قطعهٔ موجود چه چیزی لازم است؟
کد و مشخصات قطعهٔ قبلی، نقشه یا ابعاد، شرایط سیال و الزامات اتصال را اعلام کنید. معادل باید بر اساس ویژگیهای الزامآور بررسی شود، نه صرفاً شباهت ظاهری.
مدارک متریال، آزمون و تأییدیهٔ کاربرد را جداگانه مشخص کنید. نوع و دامنهٔ هر مدرک باید به همین مدل و محموله مربوط باشد.
نوع چک؛ سایز؛ اتصال؛ فشار آغاز بازشدن در صورت نیاز؛ جنس سیت؛ وضعیت نصب؛ سیال، فشار و دمای طراحی، تعداد و مدارک موردنیاز را نیز اعلام کنید.
برای قیمت دقیق چه اطلاعاتی لازم است؟
کد فنی یا مشخصات کامل، نوع اتصال، شرایط سرویس، تعداد و مدارک مورد نیاز را اعلام کنید.
آیا محصولات با ظاهر مشابه جایگزین هم میشوند؟
فقط پس از تطبیق ابعاد، متریال، اتصال، ظرفیت و تأیید فنی پروژه.
بررسی تخصصی ساختار و عملکرد شیر خودکار مادگی (چک ولو Check Valve استیل 316) C-LOK
شیر یکطرفه با اختلاف فشار در جهت مجاز باز میشود و در برابر برگشت جریان عمل میکند. فشار آغاز بازشدن با فشار مجاز بدنه دو مشخصه متفاوت است. برای تعیین رفتار شیر در مدار، هر دو مشخصه همراه با دبی و شرایط سیال بررسی شوند.
نوع فنر، اجزای آببندی و ساختمان داخلی میتواند میان سریها متفاوت باشد. مدل دندهای، مهرهای یا نری و مادگی باید با اتصال مسیر تطبیق داده شود. شیر یکطرفه را بدون تأیید کاربرد، جایگزین شیر ایزولاسیون یا شیر محافظت از اضافهفشار نکنید.
راهنمای انتخاب مدل متناسب با پروژه
فشار قابل دسترس در دبی پایین و افت فشار مجاز در دبی طراحی را اعلام کنید. اگر فشار مسیر برای بازکردن مدل انتخابی کافی نباشد، صرف مناسببودن سایز و جنس نتیجه مطلوب نمیدهد. در مدار دارای ضربان، احتمال ناپایداری عملکرد باید با مشخصات سری بررسی شود.
معیار نشتی برگشتی، پاکیزگی سیال و امکان وجود ذرات را مشخص کنید. مقدار نشتی مجاز و روش آزمون باید از مشخصات مدل و نیاز پروژه تعیین شوند. عبارت یکطرفه بودن به معنی آببندی مطلق در همه شرایط نیست.
تطبیق فشار، دما و شرایط واقعی کار
فشار عادی، فشار طراحی، اختلاف فشار و نوسانهای احتمالی را جداگانه اعلام کنید. فشار مجاز باید برای کد، سایز و دمای همان مدل بررسی شود؛ عدد درجشده در عنوان یا نام سری، بهتنهایی مجوز استفاده در همه شرایط نیست. در قطعاتی مانند اتصال، تیوب و شیر، ظرفیت مجموعه به محدودیت اجزای تشکیلدهنده نیز وابسته است.
نکات نصب، بازرسی و نگهداری
علامت جهت جریان روی بدنه با نقشه مدار تطبیق داده شود. وضعیت نصب مجاز و شرایط لولهکشی بالادست و پاییندست را از دستورالعمل مدل بخوانید. آلودگی و ذرات در مسیر میتوانند عملکرد سطوح آببندی را مختل کنند.
پس از نصب، بازشدن در جهت مجاز و رفتار جریان برگشتی مطابق روش پروژه بررسی شوند. برای سرویس، مسیر را ایزوله و فشار محبوس را تخلیه کنید. فنر یا آببند سریهای دیگر را بدون تأیید سازگاری جایگزین نکنید.
