معرفی مغزی دنده‌ای سیلوک (C-LOK)
مغزی دنده‌ای دارای رزوه بیرونی در دو سمت است و برای اتصال دو پورت مادگی سازگار بررسی می‌شود. هم‌سایز یا تبدیلی بودن آن و اندازه مستقل هر سمت باید در درخواست مشخص باشند.
طول رزوه، طول آزاد بین تجهیزات و فضای آچارخور در جانمایی اهمیت دارند. مغزی کوتاه ممکن است فضای لازم برای نصب دو تجهیز را تأمین نکند؛ مغزی بلند نیز می‌تواند بار خمشی بیشتری از وزن تجهیزات بگیرد. نقشه نصب و نیاز به ساپورت را هم‌زمان با انتخاب سایز بررسی کنید.
جدول مشخصات فنی و اطلاعات لازم برای سفارش
| نام محصول | مغزی دنده‌ای |
|---|---|
| برند / گروه | سیلوک (C-LOK) |
| کارکرد | پیوند دو پورت رزوه مادگی |
| اطلاعات سفارش | اندازه و استاندارد رزوه نری هر دو سمت و طول مغزی |
| نوع اتصال / سازگاری | مطابق کد، نقشه و سری محصول |
| متریال | مطابق مدارک همان کد و نیاز سرویس |
| فشار و دمای مجاز | مطابق جدول مدل در دمای کار؛ بدون تعمیم به همه سایزها |
| مدارک مورد نیاز | نقشه، مشخصات، ردیابی و مدارک توافق‌شده سفارش |
ساختار، مدل‌ها و تفاوت گزینه‌های سفارش
در بررسی مغزی دنده‌ای، ابتدا کارکرد مورد نیاز یعنی «پیوند دو پورت رزوه مادگی» را با نقشه مدار تطبیق دهید. سپس اندازه و استاندارد رزوه نری هر دو سمت و طول مغزی تعیین شوند. مشخص‌کردن این جزئیات، تفاوت میان انتخاب خانواده محصول و تعیین یک کد قابل سفارش را روشن می‌کند. نام عمومی قطعه برای سفارش نهایی کافی نیست و مدل انتخاب‌شده باید با اجزای طرف مقابل سازگار باشد.

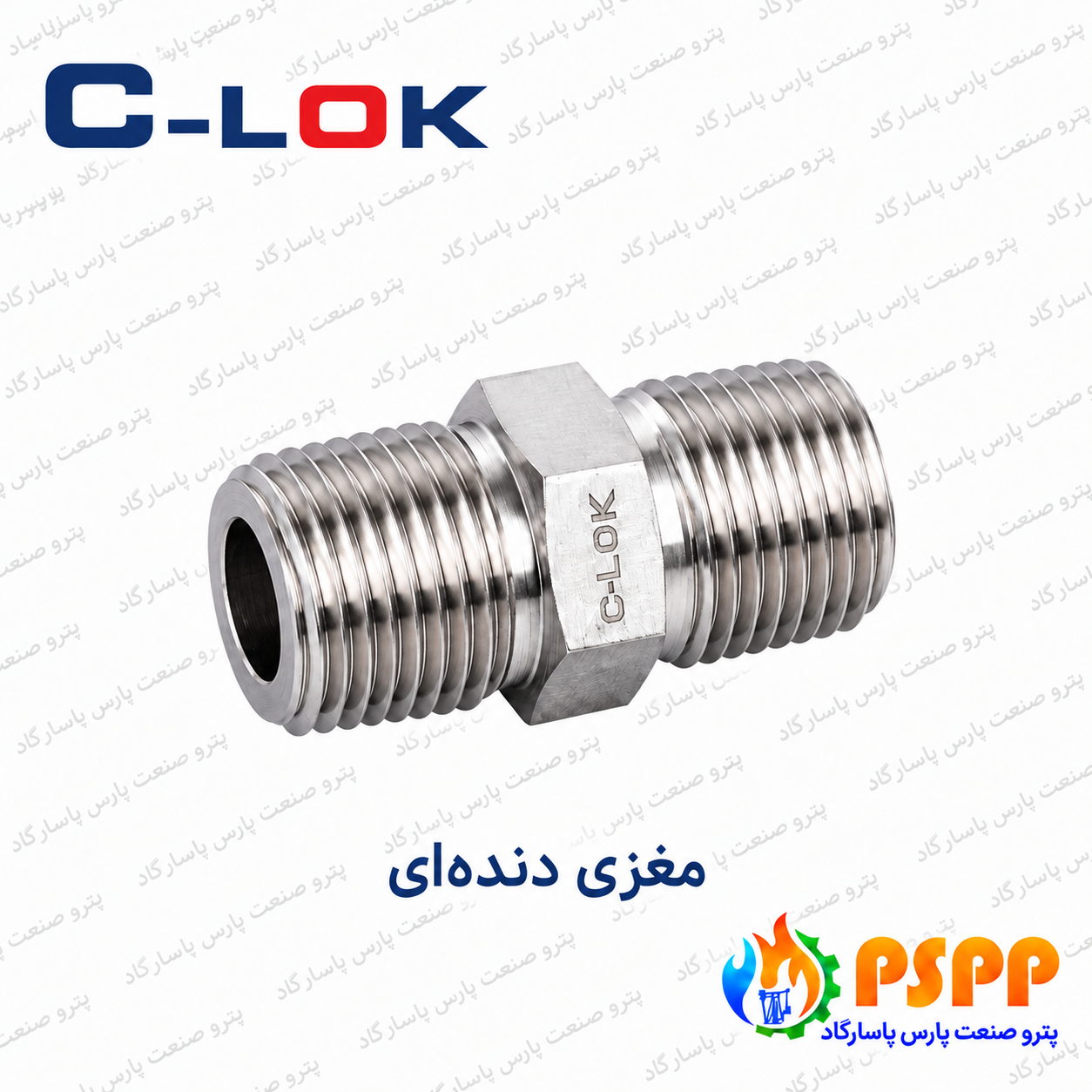

تصویر این صفحه به شناسایی شکل و خانواده کمک می‌کند؛ ابعاد، مشخصات اتصال، تعداد اجزا و ظرفیت نهایی از کد و مدارک همان کالای پیشنهادی بررسی می‌شوند. در سفارش قطعه یدکی، کد تجهیز میزبان و وضعیت مجموعه فعلی نیز لازم است. چنانچه مدل جایگزین پیشنهاد شود، اختلاف‌های ابعادی و عملکردی باید پیش از خرید بررسی و تأیید شوند.
متریال و سازگاری با شرایط مصرف
جنس بدنه یا قطعه اصلی، تنها معیار انتخاب نیست. جنس اجزای در تماس با سیال، سطوح درگیر، آب‌بندها و قطعات مصرفی نیز متناسب با ساختمان محصول بررسی می‌شوند. برای مدارهای ابزار دقیق، نام استنلس استیل به‌تنهایی گرید دقیق، کیفیت ساخت یا قابلیت استفاده در هر محیط را مشخص نمی‌کند. گرید در درخواست و پیشنهاد فنی باید به صورت روشن درج شود.
برای محیط خورنده، سیال شیمیایی، رطوبت یا سرویس حساس، نوع سیال، غلظت، دمای کار و شرایط محیطی را اعلام کنید. در صورت نیاز به 316، 316L یا گرید دیگر، آن را با مدرک متریال همان محموله تطبیق دهید. الزامات پاکیزگی، تمیزکاری و بسته‌بندی ویژه نیز پیش از سفارش مشخص می‌شوند؛ جایگزینی جنس بدون تأیید فنی پروژه انجام نشود.
فشار، دما و حدود استفاده
فشار مجاز مغزی دنده‌ای باید برای همان کد، سایز و دمای سرویس بررسی شود. عدد درج‌شده در تصویر یا نام یک سری، به‌تنهایی محدوده کامل استفاده را تعیین نمی‌کند. فشار عادی، بیشینه، نوسان، ضربان و شرایط راه‌اندازی مدار را در درخواست فنی ذکر کنید تا مدل با شرایط واقعی بهره‌برداری تطبیق داده شود.
دمای مجاز نیز به طراحی، متریال و اجزای آب‌بندی وابسته است. ظرفیت مجموعه نمی‌تواند از ضعیف‌ترین جزء آن شامل تیوب، اتصال، شیر یا آب‌بند بیشتر باشد. ارتعاش، وزن تجهیز و بار ناشی از ناهم‌راستایی مسیر باید در نصب کنترل شوند؛ انتخاب رده فشاری مناسب به‌تنهایی جای طراحی صحیح و حمایت مکانیکی را نمی‌گیرد.
سایز، اتصال و ابعاد نصب
اطلاعات اندازه برای این قطعه شامل اندازه و استاندارد رزوه نری هر دو سمت و طول مغزی است. واحد اینچی یا میلی‌متری را همراه عدد بنویسید. در قطعات تیوبی، قطر خارجی واقعی تیوب ملاک است و با سایز اسمی پورت لوله یا رزوه یکسان نیست. در قطعات چنددهانه، اندازه و نوع هر طرف را با ترتیب مشخص یا نقشه علامت‌گذاری‌شده ارائه کنید.
ابعاد کلی، طول فضای نصب، دسترسی آچار و امکان تعویض قطعه را با تجهیزات اطراف تطبیق دهید. در قطعات پنلی، ضخامت دیواره، سوراخ عبور و فضای مهره تثبیت نیز بررسی می‌شوند. در اتصالات رزوه‌ای، نری یا مادگی بودن و استاندارد رزوه مستقل از نام سایز درج می‌شوند. تطبیق دقیق ابعاد از خرید قطعه‌ای که در محل نصب جا نمی‌شود جلوگیری می‌کند.
تطبیق رزوه و روش آب‌بندی
رزوه نری یا مادگی، مخروطی یا موازی بودن، اندازه اسمی و استاندارد رزوه باید جداگانه تعیین شوند. قطر نزدیک دو رزوه به معنی یکسان بودن گام، زاویه یا روش آب‌بندی نیست. در پورت تجهیزات اندازه‌گیری نیز ممکن است روش آب‌بندی به واشر، اورینگ یا سطح نشیمن وابسته باشد و نباید همه اتصال‌ها را با یک روش مونتاژ کرد.
مواد آب‌بندی رزوه، در صورت نیاز، باید با نوع سیال و شرایط سرویس سازگار باشند. ورود مواد اضافی به مسیر می‌تواند تجهیز اندازه‌گیری یا شیر پایین‌دست را آلوده کند. هنگام سفت‌کردن، بدنه را از محل آچارخور مناسب نگه دارید تا گشتاور به تیوب، گیج یا مجموعه‌های مجاور منتقل نشود.
کاربردها و جانمایی در پروژه
کاربرد اصلی این محصول پیوند دو پورت رزوه مادگی است. در پنل‌های اندازه‌گیری، خطوط نمونه‌گیری، تجهیزات آزمایشگاهی یا اسکیدهای صنعتی، استفاده از آن به تطبیق مدل با شرایط همان مدار وابسته است. نوع سیال، حساسیت به نشتی یا آلودگی، فضای تعمیر و ترتیب اتصال به تجهیزات باید پیش از نهایی‌شدن کد بررسی شوند.
برای تأمین پروژه‌ای، این قلم را همراه اقلام مکمل و نقشه مسیر سفارش دهید. تعیین جداگانه تیوب، اتصالات طرف مقابل، قطعات مصرفی و مدارک مورد نیاز، امکان تطبیق مجموعه را فراهم می‌کند. حذف یک مشخصه مانند استاندارد رزوه یا کد اتصال میزبان می‌تواند باعث اختلاف در دریافت یا مونتاژ کالا شود.
راهنمای انتخاب و تهیه درخواست فنی
✓ کارکرد و نام دقیق قطعه را با نقشه یا کد فعلی مشخص کنید.
✓ اندازه و استاندارد رزوه نری هر دو سمت و طول مغزی را به صورت مستقل و با واحد روشن بنویسید.
✓ متریال، نوع سیال، شرایط مصرف و محدودیت‌های نصب را اعلام کنید.
✓ تعداد، مدارک لازم، زمان مورد نیاز و امکان پذیرش مدل جایگزین را مشخص کنید.
نصب، کنترل و نگهداری
نصب یا تعویض را مطابق دستورالعمل همان کد و روش اجرایی پروژه انجام دهید. پیش از بازکردن مدار، بخش مربوط ایزوله و به صورت ایمن بی‌فشار شود. محل نصب، اجزا و مسیر از آلودگی و آسیب پاک باشند. استفاده از ابزار مناسب و نگهداری قطعه از محل درست، از انتقال نیروی نامناسب به تجهیزات مجاور جلوگیری می‌کند.
پس از مونتاژ، کنترل نشتی و عملکرد مطابق روش تأییدشده انجام می‌شود. در نگهداری، علت خرابی را همراه شرایط مصرف ثبت کنید و فقط قطعات یدکی سازگار با کد محصول را انتخاب کنید. اعمال نیروی بیشتر، ترکیب اجزای سری‌های مختلف یا تغییر روش آب‌بندی بدون تأیید، جای بررسی علت اصلی اشکال را نمی‌گیرد.
استانداردها، ردیابی و مدارک تحویل
استاندارد متریال، ابعاد، رزوه و آزمون باید متناسب با ساختمان همین محصول در پیشنهاد فنی تعیین شوند. نام‌های ASME، ASTM، DIN، ISO یا API به حوزه‌های متفاوتی مربوط‌اند؛ درج نام یک استاندارد به معنی گواهی داشتن تمام اقلام این خانواده نیست. انطباق فقط با مدارک مربوط به کد و محموله قابل بررسی است.
در صورت نیاز، نقشه ابعادی، مشخصات فنی، گواهی متریال، گزارش آزمون و اطلاعات ردیابی را در سفارش قید کنید. هنگام تحویل، عنوان کالا، تعداد، علامت‌گذاری، اتصال و مدارک را با درخواست و پیشنهاد تأییدشده تطبیق دهید. سطح بازرسی و مدارک توافق‌شده باید پیش از تأمین روشن باشند تا تحویل کالا مطابق نیاز پروژه انجام شود.
پرسش‌های متداول
برای سفارش مغزی دنده‌ای چه اطلاعاتی لازم است؟
اندازه و استاندارد رزوه نری هر دو سمت و طول مغزی، کد مدل یا نقشه، شرایط مصرف، تعداد و مدارک لازم را اعلام کنید تا پیشنهاد با نیاز واقعی تطبیق داده شود.
آیا عکس برای تعیین مدل و سایز کافی است؟
عکس به شناسایی اولیه کمک می‌کند؛ برای تعیین کد، ابعاد و ظرفیت باید مشخصات اتصال و مدارک همان محصول بررسی شوند.
آیا قطعه مشابه از سری دیگر قابل استفاده است؟
شباهت ظاهری کافی نیست. سری، ابعاد، متریال، روش مونتاژ و سازگاری با اجزای طرف مقابل باید پیش از جایگزینی تطبیق داده شوند.
قیمت این محصول به چه عواملی وابسته است؟
کد، سایز، متریال، تعداد، مدارک، وضعیت تأمین و زمان تحویل بر پیشنهاد قیمت اثر دارند. برای مقایسه، مشخصات تمام گزینه‌ها باید یکسان و کامل باشند.
محصولات بعدی و مرتبط سیلوک
✓ تیوب استنلس استیل 316 و 316L
خرید و استعلام مغزی دنده‌ای
برای انتخاب مدل مناسب، بررسی فروش و دریافت لیست قیمت مغزی دنده‌ای، مشخصات فنی و تعداد مورد نیاز را به پترو صنعت پارس پاسارگاد اعلام کنید. هماهنگی بررسی سفارش از طریق تلفن‌های ثابت ۰۲۱۳۳۹۵۶۶۲۶ و ۰۲۱۳۳۹۶۰۵۱۴ انجام می‌شود.
