معرفی زانویی مادگی تیوب پارکر (Parker)
زانویی مادگی تیوب استنلس استیل پارکر برای اتصال تیوب به تجهیز دارای رزوه نری همراه با تغییر مسیر ۹۰ درجه انتخاب می‌شود. این زانویی اتصال تیوب ابزار دقیق به پورت نری را در مسیر زاویه‌دار فراهم می‌کند و برای جانمایی فشرده تجهیزات اندازه‌گیری و خطوط نمونه‌گیری کاربرد دارد. انتخاب صحیح سایز هر دو دهانه، مونتاژ و نگهداری مجموعه را آسان‌تر می‌کند.

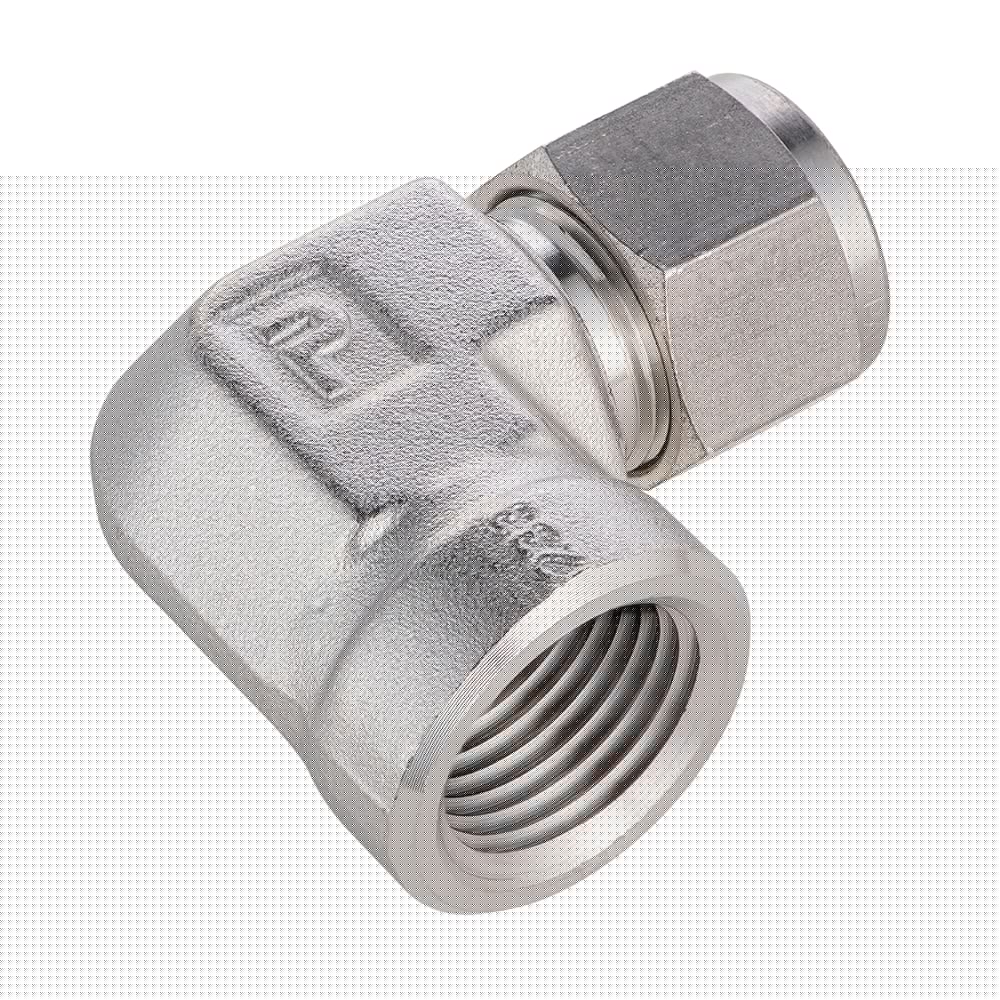

سایز تیوب با قطر خارجی مشخص می‌شود؛ اندازه اسمی رزوه مادگی معیار جداگانه‌ای است. رزوه NPT را نباید تنها بر اساس شباهت ظاهری با BSP جایگزین کرد. تصویر، نمونه‌ای از خانواده محصول است؛ جنس و ابعاد کالای نهایی بر اساس کد فنی سفارش تعیین می‌شود.
جدول مشخصات فنی
| مشخصه | شرح |
|---|---|
| برند | پارکر (Parker) |
| نوع محصول | زانویی مادگی تیوب |
| ساختار | یک سر اتصال تیوب و یک سر رزوه مادگی با بدنه زانویی |
| جنس | استنلس استیل؛ گرید نهایی مطابق کد فنی و مدارک کالا |
| اندازه | اینچی یا میلی‌متری، متناسب با دهانه و سری اتصال |
| حدود فشار و دما | مطابق کاتالوگ کد محصول و محدودیت مجموعه |
متریال و اجزای اتصال
جنس قطعه باید با سیال، دمای کار و محیط نصب هماهنگ باشد. در سفارش استنلس استیل، گرید موردنیاز و الزامات مدارک متریال را مشخص کنید. انتخاب گرید 316 یا سایر آلیاژها با بررسی کد سازنده انجام می‌شود؛ ظاهر فلزی یا نام برند به‌تنهایی تأییدکننده گرید نیست.
سایز، اتصال و انتخاب مدل
قطر خارجی تیوب، سایز و استاندارد رزوه مادگی، جهت نصب و فضای اطراف تجهیز را جداگانه اعلام کنید. اندازه‌های اینچی و میلی‌متری با یکدیگر اشتباه نشوند. برای جایگزینی قطعه موجود، عکس خوانا از مشخصات، کد فنی و اندازه اتصال ارائه شود.
سایز تیوب با قطر خارجی مشخص می‌شود؛ اندازه اسمی رزوه مادگی معیار جداگانه‌ای است. رزوه NPT را نباید تنها بر اساس شباهت ظاهری با BSP جایگزین کرد. سری اتصال و اجزای آن باید با هم سازگار باشند؛ استفاده از مهره یا اجزای آب‌بندی برند دیگر بدون تأیید سازنده مبنای انتخاب قرار نگیرد.
فشار و دمای کاری
فشار مجاز به کد اتصال، جنس، اندازه، دمای کار و مشخصات دیگر اجزای مدار وابسته است. در مسیر تیوب، قطر خارجی و ضخامت دیواره نیز در انتخاب مؤثرند. بنابراین فشار ثابت و مشترکی برای تمام سایزها اعلام نمی‌شود. فشار طراحی، دمای حداقل و حداکثر و نوع سیال باید هنگام استعلام مشخص باشند.
کاربردهای صنعتی
زانویی مادگی تیوب در پنل‌های ابزار دقیق، خطوط نمونه‌گیری، مدارهای اندازه‌گیری و مجموعه‌های کنترل فرایند با توجه به نقشه نصب انتخاب می‌شود. کاربرد اصلی این مدل، اتصال تیوب به تجهیز دارای رزوه نری همراه با تغییر مسیر ۹۰ درجه است. در طراحی مسیر، دسترسی برای بازرسی، تعویض قطعه و مهار مکانیکی تیوب در نظر گرفته شود.
راهنمای انتخاب و نصب
- نوع اتصال، اندازه و جنس موردنیاز را از روی نقشه یا قطعه موجود تعیین کنید.
- سازگاری قطعه با سیال، فشار و دما و سری فیتینگ بررسی شود.
- سطوح اتصال تمیز و بدون آسیب باشند؛ روش مونتاژ مطابق دستورالعمل همان مدل پارکر اجرا شود.
- پیش از راه‌اندازی، کنترل آب‌بندی مطابق روش آزمون مصوب پروژه انجام شود.
استانداردها و مدارک
کاتالوگ و دستورالعمل نصب پارکر برای همان سری و کد محصول مبنای بررسی فنی است. استاندارد رزوه، مشخصات متریال و مدارک بازرسی باید مطابق سفارش تطبیق داده شوند. الزام استانداردهای ASTM، ASME یا ISO تنها در صورت ارتباط با قطعه و تأیید مدارک همان کد در سفارش درج شود.
پرسش‌های متداول
آیا سایز رزوه و سایز تیوب باید یکسان باشند؟
خیر؛ هر دهانه مستقل انتخاب می‌شود. برای نمونه، قطر تیوب میلی‌متری می‌تواند با رزوه اینچی ترکیب شود، مشروط بر اینکه همین ترکیب در کد محصول سازنده تعریف شده باشد.
برای استعلام چه مشخصاتی لازم است؟
قطر خارجی تیوب، سایز و استاندارد رزوه مادگی، جهت نصب و فضای اطراف تجهیز را جداگانه اعلام کنید. تعداد، نوع سیال، فشار و دما و در صورت وجود کد سازنده را نیز ارسال کنید.
آیا همه مدل‌های این خانواده فشار یکسان دارند؟
خیر؛ حدود کاری باید از اطلاعات کد دقیق محصول و شرایط مجموعه استخراج شود.
خرید و استعلام قیمت
برای خرید، بررسی شرایط فروش و دریافت لیست قیمت زانویی مادگی تیوب پارکر با پترو صنعت پارس پاسارگاد تماس بگیرید. تلفن‌های دفتر: ۰۲۱۳۳۹۵۶۶۲۶ و ۰۲۱۳۳۹۶۰۵۱۴. مشخصات، تعداد، موجودی و زمان تحویل هنگام استعلام بررسی می‌شود.
