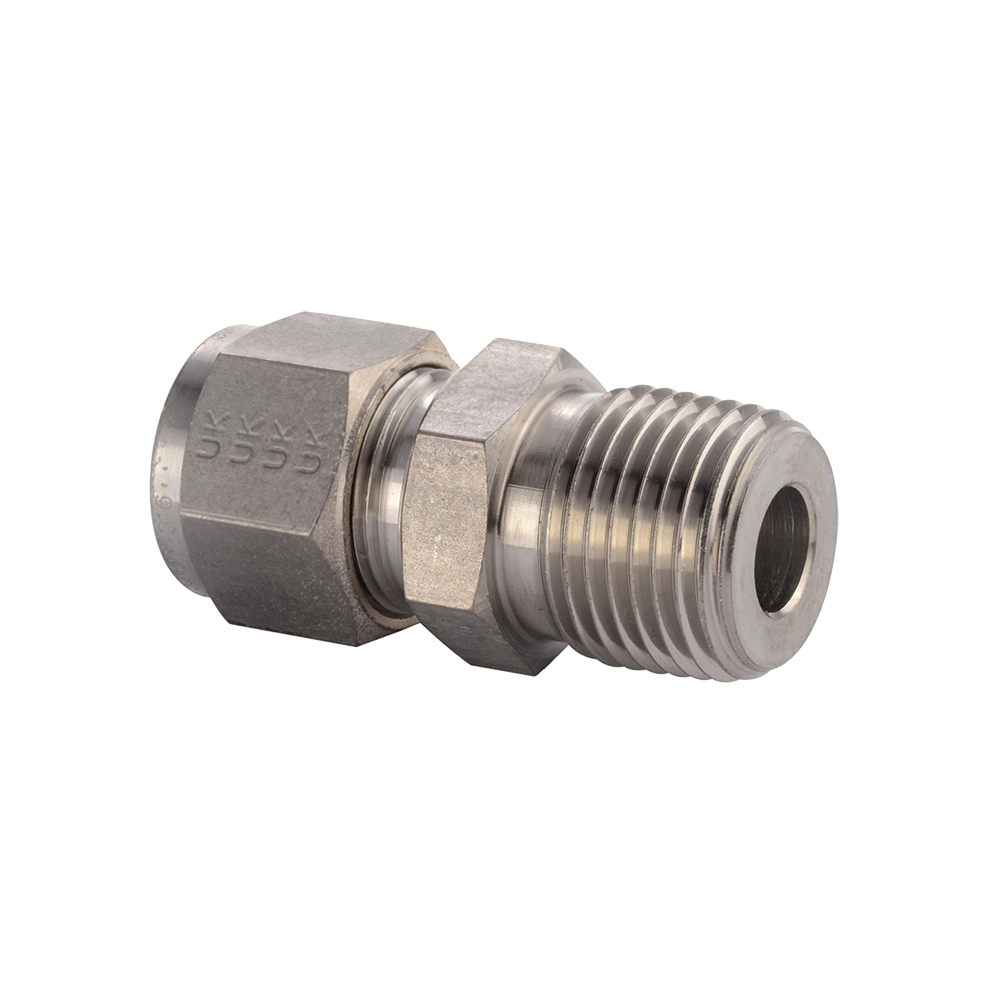

معرفی رابط نری تیوب پارکر (Parker)
رابط نری تیوب استنلس استیل پارکر برای اتصال تیوب ابزار دقیق به پورت رزوه داخلی تجهیزات به‌کار می‌رود. این قطعه در تکمیل مسیرهای انتقال سیال، پنل‌های اندازه‌گیری و خطوط نمونه‌گیری کاربرد دارد. انتخاب مدل مناسب با بررسی نقشه مدار، جنس تیوب و شرایط واقعی سرویس انجام می‌شود.
نوع و اندازه رزوه پورت را تعیین کنید؛ رزوه NPT را با رزوه‌های موازی یا سایر استانداردها یکسان نگیرید. تصویر، نمونه‌ای از این خانواده محصول است؛ کد نهایی سفارش بر اساس سایز و مشخصات موردنیاز تعیین می‌شود.
جدول مشخصات فنی
| مشخصه | شرح |
|---|---|
| برند | پارکر (Parker) |
| نوع محصول | رابط نری تیوب |
| ساختار اتصال | یک سر اتصال تیوب و یک سر رزوه نری |
| جنس | استنلس استیل؛ گرید مطابق کد فنی و مدارک محصول |
| سایز | بر مبنای قطر خارجی تیوب؛ اندازه هر دهانه جداگانه تعیین شود |
| فشار و دما | مطابق کاتالوگ کد اتصال و مشخصات تیوب مورد استفاده |
متریال و اجزای اتصال
جنس بدنه، مهره و اجزای آب‌بندی باید با سیال و محیط نصب سازگار باشد. برای تأیید گرید استیل، به مشخصات همان کد محصول و مدارک متریال مراجعه می‌شود. در سرویس‌های خورنده، انتخاب آلیاژ تنها بر اساس نام استیل کافی نیست و غلظت سیال و دما نیز باید بررسی شود.
سایز و انتخاب مدل
نوع و اندازه رزوه پورت را تعیین کنید؛ رزوه NPT را با رزوه‌های موازی یا سایر استانداردها یکسان نگیرید. اندازه‌های اینچی و میلی‌متری به‌صورت دقیق انتخاب شوند؛ نزدیکی ظاهری دو سایز به معنی قابلیت جایگزینی آن‌ها نیست. مشخصات قطعه فعلی یا نقشه اتصال، انتخاب مدل جایگزین را دقیق‌تر می‌کند.
فشار و دمای کاری
فشار مجاز مجموعه به سایز و جنس اتصال، قطر و ضخامت تیوب، دمای سرویس و محدودیت دیگر اجزای مدار وابسته است. برای تمام مدل‌ها نمی‌توان یک فشار ثابت اعلام کرد. فشار طراحی و بیشترین دمای کار باید همراه درخواست فنی ارائه شود تا محدودیت ضعیف‌ترین جزء مجموعه لحاظ گردد.
کاربردهای صنعتی
این محصول برای اتصال تیوب ابزار دقیق به پورت رزوه داخلی تجهیزات در خطوط ابزار دقیق و نمونه‌گیری انتخاب می‌شود. جانمایی اتصال باید امکان مونتاژ، بازرسی و تعمیرات را فراهم کند و بار مکانیکی ناشی از تیوب یا تجهیزات به‌درستی مهار شود.
راهنمای نصب و مدارک فنی
برش، پلیسه‌گیری، تمیزی سطح و قرارگیری صحیح تیوب پیش از مونتاژ بررسی شود. روش سفت‌کردن و کنترل اتصال باید مطابق دستورالعمل همان سری پارکر باشد. مهره، فرول و بدنه برندهای مختلف بدون تأیید سازنده با یکدیگر ترکیب نشوند. در سفارش پروژه‌ای، الزامات متریال، استاندارد اتصال و مدارک بازرسی موردنیاز را از ابتدا مشخص کنید.
پرسش‌های متداول
چه اطلاعاتی برای انتخاب لازم است؟
نوع قطعه، اندازه تمام دهانه‌ها، جنس، تعداد، نوع سیال، فشار و دما و در صورت وجود کد فنی یا تصویر مشخصات کالا را ارسال کنید.
آیا همه مدل‌ها مشخصات یکسان دارند؟
خیر؛ ابعاد، جنس و حدود کاری باید برای کد دقیق محصول بررسی شود. مدل نهایی با درخواست پروژه تطبیق داده می‌شود.
استعلام و سفارش
برای خرید و دریافت لیست قیمت رابط نری تیوب پارکر، مشخصات فنی و تعداد موردنیاز را به پترو صنعت پارس پاسارگاد اعلام کنید. تلفن‌های دفتر: ۰۲۱۳۳۹۵۶۶۲۶ و ۰۲۱۳۳۹۶۰۵۱۴. موجودی، شرایط فروش و زمان تحویل پس از بررسی سفارش اعلام می‌شود.
