شیر پروانه‌ای لاگ PN16 FARAB یکی از شیرآلات کاربردی برای قطع، وصل و کنترل نسبی جریان سیال در شبکه‌های آبرسانی، سیستم‌های تأسیساتی، موتورخانه‌ها، خطوط پمپاژ، مدارهای سرمایش و گرمایش و بسیاری از خطوط صنعتی است. طراحی Lug Type باعث می‌شود بدنه شیر دارای گوشواره‌های رزوه‌دار یا محل‌های اتصال مجزا در اطراف بدنه باشد و شیر به فلنج‌های دو طرف خط با پیچ‌های مستقل متصل شود.

این ساختار در مقایسه با مدل ویفری امکان اتصال مستقل‌تر دو سمت خط را فراهم می‌کند و در بسیاری از پروژه‌هایی که ایمنی اتصال، سهولت تعمیرات و امکان جداسازی بخشی از خط اهمیت دارد، گزینه مناسبی محسوب می‌شود.

در زمان انتخاب شیر پروانه‌ای لاگ FARAB باید عواملی مانند سایز، فشار اسمی PN16، جنس بدنه، متریال Disc، جنس Seat، نوع سیال، فشار و دمای کاری، استاندارد فلنج، گشتاور عملکرد و شرایط نصب به‌صورت دقیق بررسی شوند.

۱. معرفی شیر پروانه‌ای لاگ FARAB

شیر پروانه‌ای یا Butterfly Valve با استفاده از یک Disc چرخان مسیر جریان را باز، بسته یا محدود می‌کند.

در مدل Lug Butterfly Valve، اطراف بدنه دارای Lugهایی برای عبور یا درگیری پیچ‌های اتصال است.

این طراحی باعث تفاوت ساختاری مهمی با مدل Wafer می‌شود و امکان اتصال هر سمت شیر به فلنج مربوطه را به‌صورت مستقل‌تر فراهم می‌کند.

۲. مشخصات فنی شیر پروانه‌ای لاگ PN16 FARAB

مشخصات دقیق باید براساس مدل و سایز محصول بررسی شوند، اما مشخصات عمومی این گروه عبارت‌اند از:

۳. PN16 در شیر پروانه‌ای لاگ چیست؟

PN16 نشان‌دهنده رده فشار اسمی شیر است.

برای انتخاب صحیح نباید فقط به این عدد توجه شود و شرایط واقعی سیستم نیز باید بررسی شوند.

عوامل مهم شامل:

Working Pressure

Temperature

نوع سیال

جنس Seat

متریال Disc

جنس Body

شرایط عملکرد

سرعت جریان

فشارهای گذرا

هستند.

بنابراین ظرفیت واقعی شیر باید مطابق مشخصات همان مدل و شرایط کاری پروژه ارزیابی شود.

۴. ساختار Lug Type چیست؟

در طراحی Lug، اطراف بدنه شیر دارای قسمت‌هایی برای اتصال پیچ‌های فلنج است.

این Lugها باعث می‌شوند اتصال شیر نسبت به مدل ویفری ساختار متفاوتی داشته باشد.

مهم‌ترین ویژگی‌های این طراحی عبارت‌اند از:

اتصال مستقل‌تر دو سمت

تثبیت مناسب شیر بین فلنج‌ها

سهولت بیشتر در برخی عملیات تعمیراتی

مناسب برای خطوطی که جداسازی بخش‌های مختلف اهمیت دارد

ساختار مقاوم و پایدار اتصال

۵. نحوه عملکرد شیر پروانه‌ای لاگ

Disc روی Shaft قرار دارد و با چرخش عملگر حرکت می‌کند.

در حالت باز، دیسک تقریباً در امتداد مسیر جریان قرار می‌گیرد.

در حالت بسته، Disc حدود 90 درجه چرخیده و روی Seat قرار می‌گیرد تا مسیر سیال مسدود شود.

در وضعیت‌های میانی نیز می‌توان مقدار عبور جریان را تا حدی کنترل کرد.

۶. عملکرد ربع‌گرد

این شیر از نوع Quarter Turn Valve است.

حرکت تقریباً 90 درجه‌ای بین وضعیت باز و بسته باعث می‌شود:

زمان عملکرد کوتاه باشد.

تعداد حرکات مکانیکی کاهش یابد.

امکان استفاده با Lever یا Gearbox فراهم شود.

اتوماسیون شیر ساده‌تر باشد.

۷. اجزای اصلی شیر پروانه‌ای لاگ

اجزای اصلی بسته به مدل می‌توانند شامل موارد زیر باشند:

Body

Lug

Disc

Shaft

Seat

Seal

Bush

Lever

Gearbox

Fasteners

کیفیت ساخت و متریال این اجزا تأثیر مستقیمی بر آب‌بندی و طول عمر شیر دارند.

۸. نقش Disc در کنترل جریان

Disc عضو اصلی کنترل‌کننده جریان در Butterfly Valve است.

با تغییر زاویه Disc، سطح آزاد عبور سیال تغییر می‌کند.

متریال دیسک باید با:

نوع سیال

فشار

دما

شرایط خوردگی

سرعت جریان

سازگار باشد.

۹. اهمیت Seat

Seat وظیفه اصلی آب‌بندی بین Disc و بدنه را بر عهده دارد.

در وضعیت بسته، دیسک روی Seat قرار گرفته و مسیر جریان مسدود می‌شود.

نوع Seat باید با شرایط سرویس سازگار باشد.

۱۰. انتخاب متریال Seat

متریال Seat باید براساس عوامل زیر انتخاب شود:

دمای کاری

نوع سیال

فشار

شرایط شیمیایی

تعداد سیکل‌های عملکرد

شرایط محیطی

برای آب سرد، آب گرم و سیالات خاص ممکن است Seatهای متفاوتی مناسب باشند.

۱۱. تفاوت شیر پروانه‌ای لاگ و ویفری

یکی از مهم‌ترین مقایسه‌ها در انتخاب Butterfly Valve، تفاوت بین Lug و Wafer است.

در مدل ویفری:

بدنه بین دو فلنج قرار می‌گیرد.

معمولاً پیچ‌ها از دو سمت مجموعه عبور می‌کنند.

ساختار سبک و فشرده است.

در مدل لاگ:

بدنه دارای Lugهای اتصال است.

پیچ‌های دو سمت می‌توانند مستقل‌تر باشند.

امکان جداسازی یک سمت خط در برخی طراحی‌ها بهتر فراهم می‌شود.

ساختار اتصال برای برخی کاربردهای تعمیراتی مناسب‌تر است.

۱۲. تفاوت شیر لاگ و فلنج‌دار

در شیر Flanged Butterfly Valve، بدنه دارای فلنج کامل است.

در مدل Lug، بدنه به‌جای فلنج کامل دارای گوشواره‌های اتصال در اطراف خود است.

مدل Lug معمولاً از نظر وزن و ابعاد بین طراحی ویفری و فلنج‌دار قرار می‌گیرد.

انتخاب بین این مدل‌ها باید براساس الزامات پروژه انجام شود.

۱۳. امکان جداسازی یک سمت خط

یکی از مزایای مهم طراحی Lug، امکان ایجاد اتصال مستقل‌تر در دو سمت شیر است.

در برخی طراحی‌های Lug، این ویژگی می‌تواند اجازه دهد یک سمت خط برای عملیات تعمیراتی از مدار خارج شود.

با این حال قابلیت Dead-End Service و حداکثر فشار مجاز در این وضعیت باید حتماً براساس مشخصات دقیق همان مدل تأیید شود و نباید برای تمام شیرهای لاگ به‌صورت عمومی فرض شود.

۱۴. کاربرد شیر پروانه‌ای لاگ FARAB

این محصول متناسب با مشخصات فنی می‌تواند در موارد زیر استفاده شود:

شبکه‌های آبرسانی

خطوط انتقال آب

ایستگاه‌های پمپاژ

موتورخانه‌ها

سیستم‌های سرمایش

سیستم‌های گرمایش

تأسیسات مکانیکی

سیستم‌های HVAC

خطوط صنعتی

شبکه‌های توزیع آب

خطوط گردش سیال

بخش‌های نیازمند جداسازی تجهیزات

۱۵. کاربرد در شبکه‌های آبرسانی

شیر پروانه‌ای لاگ می‌تواند در نقاط مختلف شبکه‌های آب برای قطع و وصل مسیر و ایزوله‌کردن بخش‌های مختلف مورد استفاده قرار گیرد.

طراحی فشرده Butterfly Valve به‌خصوص در سایزهای متوسط و بزرگ مزیت مناسبی برای شبکه‌های انتقال ایجاد می‌کند.

۱۶. کاربرد در ایستگاه‌های پمپاژ

در خطوط پمپاژ، Butterfly Valve می‌تواند برای ایزوله‌کردن تجهیزات و کنترل مسیر جریان استفاده شود.

در انتخاب محصول باید موارد زیر بررسی شوند:

دبی پمپ

فشار خروجی

سرعت جریان

شرایط راه‌اندازی

شرایط توقف

Water Hammer

سایز خط

۱۷. کاربرد در موتورخانه

در موتورخانه‌ها می‌توان از شیر پروانه‌ای لاگ برای قطع و وصل مسیر در مدارهای مختلف استفاده کرد.

این شیر برای خطوط مرتبط با:

پمپ‌ها

مبدل‌ها

مدارهای سرمایشی

مدارهای گرمایشی

شبکه‌های توزیع

قابل استفاده است.

۱۸. کاربرد در سیستم‌های HVAC

در سیستم‌های سرمایش و گرمایش مرکزی، Butterfly Valve برای ایزوله‌کردن بخش‌های مختلف و کنترل مسیر گردش آب کاربرد دارد.

در این شرایط بررسی دما و متریال Seat اهمیت زیادی دارد.

۱۹. قابلیت قطع و وصل جریان

Butterfly Valve برای قطع و وصل سریع جریان مناسب است.

۲۰. قابلیت کنترل نسبی دبی

با قرار دادن Disc در زاویه‌های میانی می‌توان سطح عبور جریان را کاهش داد.

بنابراین شیر پروانه‌ای می‌تواند برای تنظیم نسبی دبی استفاده شود.

با این حال برای فرآیندهایی که کنترل دقیق و پیوسته دبی اهمیت بالایی دارد، باید نوع شیر براساس پارامترهای کنترلی و Cv انتخاب شود.

۲۱. افت فشار در شیر پروانه‌ای

Disc و Shaft حتی در وضعیت کاملاً باز داخل مسیر سیال باقی می‌مانند.

بنابراین شیر دارای مقداری افت فشار است.

میزان افت فشار به موارد زیر وابسته است:

سایز

دبی

سرعت جریان

زاویه Disc

طراحی شیر

نوع سیال

۲۲. انتخاب سایز مناسب

انتخاب سایز باید براساس شرایط واقعی خط انجام شود.

عوامل مهم عبارت‌اند از:

Pipe Size

Flow Rate

Velocity

Pressure

Temperature

Pressure Drop

نوع سیال

شرایط عملیاتی

در کاربردهای کنترلی، بررسی ظرفیت عبور جریان اهمیت بیشتری دارد.

۲۳. انتخاب براساس نوع سیال

متریال Body، Disc، Shaft و Seat باید با سیال سازگار باشند.

برای آب و بسیاری از سیستم‌های تأسیساتی می‌توان از مدل مناسب استفاده کرد.

برای سیالات خورنده یا مواد شیمیایی خاص باید سازگاری متریال به‌طور جداگانه بررسی شود.

۲۴. انتخاب براساس دمای کاری

Temperature روی عملکرد Seat و آب‌بندی تأثیر مستقیمی دارد.

دمای بیش از محدوده مجاز می‌تواند باعث:

کاهش عمر Seat

تغییر خواص آب‌بندی

افزایش نشتی

خرابی زودهنگام قطعات

شود.

۲۵. اتصال شیر لاگ به فلنج خط

برای نصب صحیح باید مشخصات شیر با فلنج‌های خط تطابق داشته باشند.

موارد مهم عبارت‌اند از:

DN

PN16

PCD

تعداد پیچ‌ها

قطر پیچ‌ها

استاندارد فلنج

ضخامت فلنج

نوع سطح اتصال

۲۶. اهمیت طول پیچ‌ها

در شیر Lug، انتخاب طول پیچ اهمیت بیشتری دارد.

پیچ باید متناسب با:

ضخامت فلنج

عمق رزوه Lug

طراحی بدنه

سایز شیر

انتخاب شود.

استفاده از پیچ بسیار بلند یا کوتاه می‌تواند باعث عدم اتصال صحیح یا آسیب به بدنه شود.

۲۷. اهمیت رزوه‌های Lug

در مدل‌هایی که Lug دارای رزوه داخلی است، سلامت رزوه اهمیت زیادی دارد.

هنگام نصب نباید پیچ با زاویه نامناسب وارد رزوه شود.

Cross Threading می‌تواند باعث آسیب دائمی به محل اتصال شود.

۲۸. هم‌راستایی فلنج‌ها

فلنج‌های دو طرف باید قبل از نصب شیر هم‌محور باشند.

نباید با استفاده از پیچ‌های شیر، فلنج‌های نامیزان را به اجبار به سمت یکدیگر کشید.

این کار می‌تواند باعث ایجاد تنش اضافی روی Body و Lugها شود.

۲۹. فضای حرکت Disc

قبل از نصب باید بررسی شود که Disc هنگام چرخش با قطر داخلی فلنج یا لوله برخورد نکند.

برخورد Disc می‌تواند باعث:

آسیب دیسک

خرابی Seat

خم شدن Shaft

بسته نشدن کامل شیر

شود.

۳۰. نحوه سفت کردن پیچ‌ها

پیچ‌ها باید به‌صورت مرحله‌ای و متقارن سفت شوند.

اعمال گشتاور نامتعادل می‌تواند موجب تنش نامناسب روی Body یا Lug شود.

رعایت دستورالعمل سازنده برای Torque پیچ‌ها اهمیت زیادی دارد.

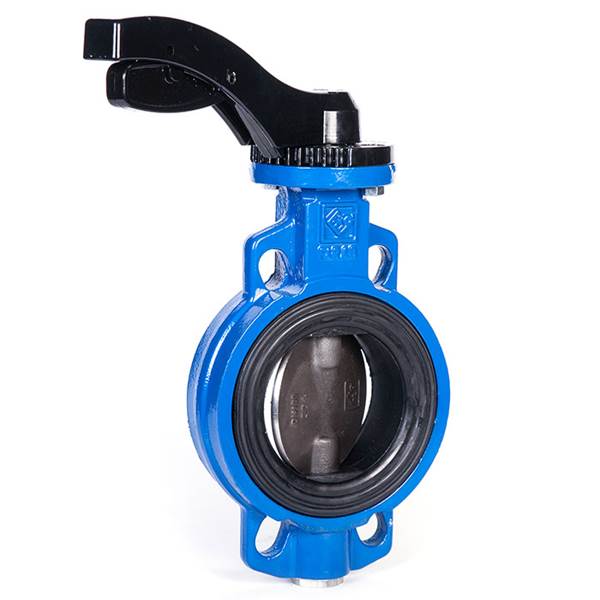

۳۱. مدل اهرمی و گیربکسی

شیرهای پروانه‌ای لاگ می‌توانند براساس سایز و طراحی با:

Lever

Gearbox

عرضه شوند.

مدل اهرمی برای سایزها و گشتاورهای مناسب، عملکرد سریع و ساده‌ای دارد.

در سایزهای بزرگ‌تر، Gearbox معمولاً امکان اعمال گشتاور مناسب‌تر را فراهم می‌کند.

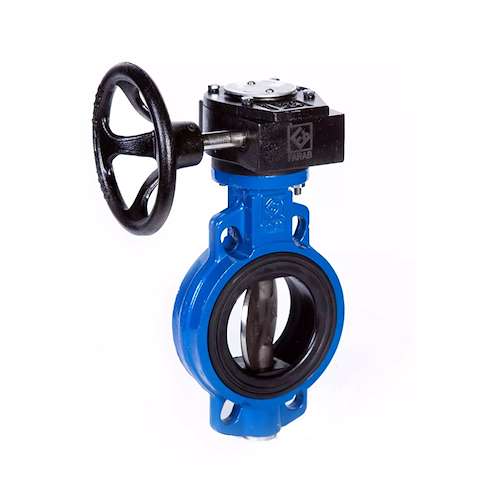

۳۲. شیر پروانه‌ای لاگ گیربکسی

Gearbox با نسبت انتقال مکانیکی، نیروی لازم برای چرخاندن Disc را کاهش می‌دهد.

مزایای آن عبارت‌اند از:

عملکرد آسان‌تر

کنترل بهتر موقعیت Disc

حرکت تدریجی‌تر

مناسب برای سایزهای بزرگ‌تر

کاهش نیروی موردنیاز اپراتور

۳۳. امکان نصب اکچویتور

در مدل‌هایی که دارای Mounting مناسب باشند، امکان استفاده از Actuator وجود دارد.

عملگرها می‌توانند شامل:

Pneumatic Actuator

Electric Actuator

باشند.

انتخاب اکچویتور باید براساس Torque شیر، فشار سیستم و شرایط کاری انجام شود.

۳۴. مزایای شیر پروانه‌ای لاگ PN16 FARAB

از مهم‌ترین ویژگی‌های این نوع شیر می‌توان به موارد زیر اشاره کرد:

فشار اسمی PN16

طراحی Lug

اتصال پایدار بین فلنج‌ها

عملکرد ربع‌گرد

قطع و وصل سریع جریان

امکان کنترل نسبی جریان

وزن مناسب

طول نصب کم

قابلیت استفاده در خطوط آب

مناسب برای تأسیسات مکانیکی

امکان استفاده با Lever یا Gearbox

قابلیت تجهیز به Actuator در مدل مناسب

سهولت مناسب در تعمیر و نگهداری

۳۵. تفاوت شیر پروانه‌ای لاگ و شیر کشویی

Gate Valve و Lug Butterfly Valve هر دو برای ایزوله‌کردن جریان استفاده می‌شوند.

شیر پروانه‌ای لاگ معمولاً:

سریع‌تر عمل می‌کند.

ابعاد فشرده‌تری دارد.

وزن کمتری دارد.

با حرکت 90 درجه باز و بسته می‌شود.

در Gate Valve، Gate در حالت باز از مسیر اصلی جریان خارج می‌شود.

۳۶. تفاوت شیر پروانه‌ای لاگ و شیر فلکه سوزنی

Globe Valve برای تنظیم جریان طراحی داخلی متفاوتی دارد و برای کنترل دقیق‌تر در برخی سرویس‌ها مناسب است.

Lug Butterfly Valve به دلیل ساختار ربع‌گرد برای قطع و وصل سریع و کنترل نسبی دبی کاربرد گسترده‌ای دارد.

۳۷. تفاوت شیر پروانه‌ای لاگ و شیر یک‌طرفه

Lug Butterfly Valve توسط اپراتور یا Actuator کنترل می‌شود.

Check Valve به‌صورت خودکار از برگشت جریان جلوگیری می‌کند.

این دو شیر دارای وظایف متفاوت هستند.

۳۸. نکات مهم هنگام نصب

برای نصب صحیح بهتر است موارد زیر رعایت شوند:

مشخصات فلنج کنترل شود.

داخل خط تمیز باشد.

فلنج‌ها هم‌راستا باشند.

Disc آزادانه حرکت کند.

پیچ مناسب برای Lug استفاده شود.

رزوه‌ها آسیب ندیده باشند.

پیچ‌ها متقارن سفت شوند.

شیر تحت تنش Pipe قرار نگیرد.

فضای عملگر در نظر گرفته شود.

پس از نصب عملکرد کامل شیر بررسی شود.

۳۹. نگهداری شیر پروانه‌ای لاگ

موارد مهم در بازرسی دوره‌ای عبارت‌اند از:

بررسی نشتی

کنترل Seat

بررسی Disc

کنترل Shaft

بررسی Gearbox

کنترل Lever

بررسی Lugها

کنترل رزوه‌ها

بررسی پیچ‌های اتصال

کنترل خوردگی

تست باز و بسته شدن

۴۰. علائم عملکرد نامناسب

نشانه‌های احتمالی خرابی یا نیاز به سرویس عبارت‌اند از:

نشتی در حالت بسته

سخت شدن عملکرد

بسته نشدن کامل

خرابی Seat

خوردگی Disc

لقی Shaft

نشتی از محور

آسیب Lug

خرابی رزوه‌ها

صدای غیرعادی

لرزش

۴۱. تشخیص شیر پروانه‌ای لاگ FARAB اصل

نام یا نشان FARAB

مدل محصول

PN16

سایز

Marking بدنه

کیفیت Lugها

وضعیت رزوه‌ها

مشخصات Body

جنس Disc

متریال Seat

نوع عملگر

۴۲. قیمت شیر پروانه‌ای لاگ PN16 FARAB

سایز

مدل

متریال بدنه

جنس Disc

جنس Seat

نوع Shaft

نوع Lever یا Gearbox

وزن محصول

شرایط تأمین

برای اعلام هزینه دقیق باید سایز و مدل مشخص شوند.

۴۳. تأثیر نوع عملگر بر هزینه

شیر اهرمی و گیربکسی از نظر ساختار و هزینه متفاوت هستند.

در صورت استفاده از:

Gearbox

Pneumatic Actuator

Electric Actuator

هزینه نهایی مجموعه تغییر خواهد کرد.

۴۴. تأثیر سایز بر هزینه

با افزایش سایز، ابعاد Body، Disc، Shaft و Lugها افزایش پیدا می‌کنند.

در سایزهای بزرگ‌تر ممکن است Gearbox بزرگ‌تر و گشتاور بیشتری نیز موردنیاز باشد.

شیر پروانه‌ای لاگ چیست؟

نوعی Butterfly Valve است که اطراف بدنه آن دارای Lugهای اتصال بوده و بین دو فلنج خط نصب می‌شود.

تفاوت لاگ و ویفری چیست؟

در مدل Lug، نقاط اتصال مجزا روی بدنه وجود دارند، در حالی که مدل Wafer ساختار ساده‌تری برای قرارگیری بین دو فلنج دارد.

PN16 به چه معناست؟

PN16 نشان‌دهنده رده فشار اسمی شیر است و باید همراه با دما و شرایط کاری بررسی شود.

آیا شیر پروانه‌ای لاگ برای آب مناسب است؟

مدل‌های مناسب شبکه‌های آب و تأسیسات وجود دارند و باید متریال Seat و Disc با شرایط خط تطابق داشته باشند.

آیا شیر لاگ قابلیت کنترل جریان دارد؟

بله، با تغییر زاویه Disc می‌توان جریان را به‌صورت نسبی تنظیم کرد.

آیا شیر لاگ را می‌توان با گیربکس استفاده کرد؟

بله، مدل‌های مناسب می‌توانند با Gearbox عرضه شوند.

آیا امکان نصب اکچویتور وجود دارد؟

در مدل دارای Mounting مناسب، امکان استفاده از عملگر پنوماتیک یا برقی وجود دارد.

آیا امکان باز کردن یک سمت خط وجود دارد؟

طراحی Lug می‌تواند این قابلیت را در برخی مدل‌ها فراهم کند، اما Dead-End Rating باید برای مدل موردنظر بررسی شود.

چرا طول پیچ در شیر لاگ مهم است؟

زیرا پیچ باید با ضخامت فلنج و عمق رزوه Lug متناسب باشد و پیچ نامناسب می‌تواند به اتصال آسیب بزند.

آیا Disc در حالت باز داخل مسیر جریان است؟

بله، Disc و Shaft در وضعیت باز نیز داخل مسیر سیال باقی می‌مانند.

۴۹. جمع‌بندی

شیر پروانه‌ای لاگ PN16 FARAB یکی از گزینه‌های کاربردی برای قطع، وصل و کنترل جریان سیال در شبکه‌های آبرسانی، ایستگاه‌های پمپاژ، موتورخانه‌ها، سیستم‌های سرمایشی و گرمایشی و خطوط صنعتی است.

طراحی Lug Type امکان اتصال پایدار شیر بین فلنج‌ها را فراهم کرده و نسبت به مدل ویفری، ساختار اتصال مستقل‌تری در دو سمت ایجاد می‌کند. عملکرد ربع‌گرد، ابعاد فشرده و امکان استفاده از اهرم، گیربکس یا اکچویتور نیز انعطاف مناسبی برای کاربردهای مختلف ایجاد می‌کند.

برای دریافت لیست قیمت متناسب با سفارش، سایزها و تعداد موردنیاز را مشخص کنید.
