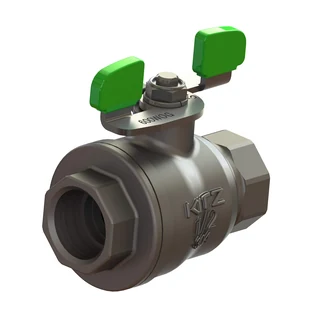

معرفی شیر توپی استیل CF8M رزوه‌ای تیپ 800 دستی KITZ، سیت HYPATITE، مسیر T
شیر توپی استیل KITZ از خانواده بال ولو با توپ شناور است. بدنه استنلس استیل SCS14A (CF8M)، رزوه‌ای، تیپ 800، دستی. برای انتخاب نهایی، کد کامل، سایز و شرایط سیال هم‌زمان بررسی شوند.
ساختار و عملکرد
توپ با چرخش یک‌چهارم دور، مسیر سیال را باز یا مسدود می‌کند. در این طراحی، توپ نسبت به نشیمنگاه‌ها آزادی حرکت محدود دارد. انتخاب سیت و اختلاف فشار مجاز باید با سرویس و اندازه همان مدل هماهنگ باشد.
جدول مشخصات فنی
| برند | KITZ |
|---|---|
| کد کامل مدل | UTH4TM |
| نوع تجهیز | شیر توپی |
| متریال بدنه | استنلس استیل SCS14A (CF8M) |
| رده معرفی‌شده | Type 800؛ این عنوان معادل ASME Class نیست |
| نوع اتصال | Threaded : Female-Female:JIS B0203 |
| روش عملکرد یا عملگر | دستی |
| متریال دیسک یا توپ | 316SS |
| نشیمنگاه | HYPATITE |
| پکینگ | PTFE |
| گسکت | PTFE sheet |
| نوع مجرا | Reduced Bore |
| استاندارد طول نصب | KITZ STANDARD |
| استاندارد اتصال | JIS B0203 |
| مبنای ضخامت بدنه | KITZ STANDARD |
| استاندارد آزمون | KITZ STANDARD |
سایزها و وزن معرفی‌شده
| DN | NPS ـ اینچ | وزن تقریبی ـ کیلوگرم |
|---|---|---|
| 15 | 1/2 | 0.70 |
| 20 | 3/4 | 0.98 |
| 25 | 1 | 1.7 |
| 32 | 1 1/4 | 2.4 |
| 40 | 1 1/2 | 4.1 |
| 50 | 2 | 5.7 |
وزن‌ها تقریبی و مربوط به آرایش معرفی‌شده‌اند؛ نقشه و وزن نهایی با سایز، اتصال و مجموعه عملگر سفارش کنترل شوند.
انتخاب جنس، فشار و دمای کار
جنس بدنه، سیت، پکینگ و اجزای در تماس با سیال باید با نوع ماده، غلظت و دمای کار سازگار باشند. مشخصات اجزای داخلی برای سایز نماینده ارائه می‌شوند و لازم است با دیتاشیت همان سایز کنترل شوند. فشار مجاز کار از محدودیت ضعیف‌ترین جزء و رابطه فشار–دما تعیین می‌شود؛ عدد کلاس معادل فشار ثابت بر حسب بار نیست.
عبارت Type در معرفی این مدل، نام رده سازنده است و نباید به‌جای ASME Class خوانده شود. حدود مجاز کار باید از مشخصات همان مدل و دمای سرویس تعیین شوند.
نصب و نگهداری
پیش از نصب، مسیر از آلودگی پاک و استاندارد اتصال، جهت جریان و فضای لازم برای کار و سرویس کنترل شوند. هم‌راستایی و تکیه‌گاه لوله‌کشی باید از اعمال بار اضافی به شیر جلوگیری کنند. روش بستن اتصالات و کنترل نشتی از دستورالعمل همان مدل گرفته شود. بازکردن و سرویس تجهیز پس از ایزوله‌کردن، تخلیه فشار و رسیدن به دمای مناسب انجام شود.
اطلاعات لازم برای سفارش
در درخواست، کد UTH4TM، سایز، متریال، نوع اتصال، سیال، فشار و دمای طراحی و تعداد را اعلام کنید. برای جایگزینی، نقشه یا ابعاد نصب و مشخصات عملگر نیز ارسال شوند. مدارک متریال، الزامات آزمون و زمان موردنیاز پروژه در استعلام مشخص شوند.
مدل‌های هم‌گروه، گزینه مرتبط و مجموعه شیرآلات صنعتی را ببینید.
پرسش‌های متداول
برای سفارش این مدل کدام کد اعلام شود؟
کد UTH4TM همراه سایز و مشخصات اتصال اعلام شود. پسوندهای مدل ممکن است به تفاوت در جنس، آب‌بندی، آرایش یا عملگر مربوط باشند؛ کد کوتاه‌شده مبنای انتخاب نهایی نیست.
آیا مشخصات این کد برای همه سایزها یکسان است؟
ابعاد، وزن، اجزای داخلی و محدودیت عملکرد می‌توانند با سایز یا آرایش تغییر کنند. نقشه و دیتاشیت تأییدشده همان کد و سایز مبنای جانمایی، خرید و نصب باشند.
