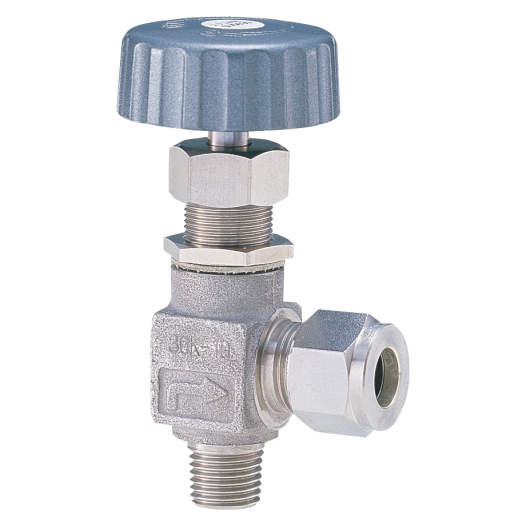

معرفی شیر مینیاتوری زاویه‌ای استیل KITZ
شیر مینیاتوری زاویه‌ای استیل KITZ از خانواده شیر مینیاتوری ابزار دقیق است. بدنه استنلس استیل. برای انتخاب نهایی، کد کامل، سایز و شرایط سیال هم‌زمان بررسی شوند.
ساختار و عملکرد
این شیر مینیاتوری برای مدارهای کوچک سیال و ابزار دقیق بررسی می‌شود. آرایش مستقیم یا زاویه‌ای، اندازه تیوب و رزوه هر سمت باید در کد کامل سفارش مشخص باشد. قطر خارجی تیوب با سایز اسمی رزوه یکسان نیست.
جدول مشخصات فنی
| برند | KITZ |
|---|---|
| کد کامل مدل | UN3-FP- |
| نوع تجهیز | شیر مینیاتوری زاویه‌ای |
| متریال بدنه | استنلس استیل |
| حدود کار معرفی‌شده برای سیال و دمای درج‌شده | ・Water, Oil, gas, chemicals 150℃ or lower2.65MPa ・Water, Oil, gas, chemicals 100℃ or lower2.94MPa |
ترکیب‌های اتصال اینچی
| کد سفارش | قطر خارجی تیوب ـ میلی‌متر | رزوه نری |
|---|---|---|
| UN3-FP-02-2 | 6.35 | R 1/4 |
| UN3-FP-03-2 | 9.52 | R 1/4 |
| UN3-FP-03-3 | 9.52 | R 3/8 |
قطر خارجی تیوب از اندازه رزوه مستقل است. ترکیب اتصال و کد کامل سفارش پیش از تأمین تطبیق داده شوند.
انتخاب جنس، فشار و دمای کار
جنس بدنه، سیت، پکینگ و اجزای در تماس با سیال باید با نوع ماده، غلظت و دمای کار سازگار باشند. مشخصات اجزای داخلی برای سایز نماینده ارائه می‌شوند و لازم است با دیتاشیت همان سایز کنترل شوند. فشار مجاز کار از محدودیت ضعیف‌ترین جزء و رابطه فشار–دما تعیین می‌شود؛ عدد کلاس معادل فشار ثابت بر حسب بار نیست.
نصب و نگهداری
پیش از نصب، مسیر از آلودگی پاک و استاندارد اتصال، جهت جریان و فضای لازم برای کار و سرویس کنترل شوند. هم‌راستایی و تکیه‌گاه لوله‌کشی باید از اعمال بار اضافی به شیر جلوگیری کنند. روش بستن اتصالات و کنترل نشتی از دستورالعمل همان مدل گرفته شود. بازکردن و سرویس تجهیز پس از ایزوله‌کردن، تخلیه فشار و رسیدن به دمای مناسب انجام شود.
اطلاعات لازم برای سفارش
در درخواست، کد UN3-FP-، سایز، متریال، نوع اتصال، سیال، فشار و دمای طراحی و تعداد را اعلام کنید. برای جایگزینی، نقشه یا ابعاد نصب و مشخصات عملگر نیز ارسال شوند. مدارک متریال، الزامات آزمون و زمان موردنیاز پروژه در استعلام مشخص شوند.
مدل‌های هم‌گروه، گزینه مرتبط و مجموعه شیرآلات صنعتی را ببینید.
پرسش‌های متداول
برای سفارش این مدل کدام کد اعلام شود؟
کد UN3-FP- همراه سایز و مشخصات اتصال اعلام شود. پسوندهای مدل ممکن است به تفاوت در جنس، آب‌بندی، آرایش یا عملگر مربوط باشند؛ کد کوتاه‌شده مبنای انتخاب نهایی نیست.
آیا مشخصات این کد برای همه سایزها یکسان است؟
ابعاد، وزن، اجزای داخلی و محدودیت عملکرد می‌توانند با سایز یا آرایش تغییر کنند. نقشه و دیتاشیت تأییدشده همان کد و سایز مبنای جانمایی، خرید و نصب باشند.
