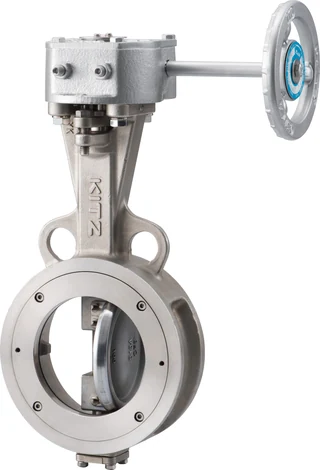

معرفی شیر پروانه‌ای استیل CF8 ویفری گیربکسی KITZ
شیر پروانه‌ای استیل KITZ از خانواده باترفلای ولو است. بدنه استنلس استیل SCS13A (CF8)، ویفری، گیربکسی؛ GL-type Gear Operator. برای انتخاب نهایی، کد کامل، سایز و شرایط سیال هم‌زمان بررسی شوند.
ساختار و عملکرد
دیسک با چرخش درون مسیر، سطح عبور جریان را تغییر می‌دهد. نوع اتصال، جنس نشیمنگاه و گشتاور لازم در انتخاب اهمیت دارند. امکان کار تنظیمی باید با منحنی‌ها و محدودیت‌های همان مدل بررسی شود.
جدول مشخصات فنی
| برند | KITZ |
|---|---|
| کد کامل مدل | GL-10UB |
| نوع تجهیز | شیر پروانه‌ای |
| متریال بدنه | استنلس استیل SCS13A (CF8) |
| رده معرفی‌شده | 10K |
| نوع اتصال | Wafer Connection:WAFER TYPE (JIS 10K) |
| روش عملکرد یا عملگر | گیربکسی؛ GL-type Gear Operator |
| متریال استم | SUS304N2 |
| متریال دیسک یا توپ | 304SS |
| نشیمنگاه | PTFE Seats |
| پکینگ | PTFE V packing |
| گسکت | PTFE sheet |
| استاندارد طول نصب | JIS B2002 |
| استاندارد اتصال | WAFER TYPE (JIS 10K) |
| مبنای ضخامت بدنه | ASME B16.34 CLASS 150 |
| استاندارد آزمون | KITZ STANDARD |
| حدود کار معرفی‌شده برای سیال و دمای درج‌شده | -29℃～+160℃ 1.0 MPa |
سایزها و وزن معرفی‌شده
| DN | NPS ـ اینچ | وزن تقریبی ـ کیلوگرم |
|---|---|---|
| 40 | 1 1/2 | 4.5 |
| 50 | 2 | 5.3 |
| 65 | 2 1/2 | 6.3 |
| 80 | 3 | 10 |
| 100 | 4 | 11 |
| 125 | 5 | 15 |
| 150 | 6 | 17 |
| 200 | 8 | 30 |
| 250 | 10 | 54 |
| 300 | 12 | 61 |
| 350 | 14 | 95 |
| 400 | 16 | 141 |
| 450 | 18 | 171 |
| 500 | 20 | 199 |
| 600 | 24 | 410 |
وزن‌ها تقریبی و مربوط به آرایش معرفی‌شده‌اند؛ نقشه و وزن نهایی با سایز، اتصال و مجموعه عملگر سفارش کنترل شوند.
انتخاب جنس، فشار و دمای کار
جنس بدنه، سیت، پکینگ و اجزای در تماس با سیال باید با نوع ماده، غلظت و دمای کار سازگار باشند. مشخصات اجزای داخلی برای سایز نماینده ارائه می‌شوند و لازم است با دیتاشیت همان سایز کنترل شوند. فشار مجاز کار از محدودیت ضعیف‌ترین جزء و رابطه فشار–دما تعیین می‌شود؛ عدد کلاس معادل فشار ثابت بر حسب بار نیست.
نصب و نگهداری
پیش از نصب، مسیر از آلودگی پاک و استاندارد اتصال، جهت جریان و فضای لازم برای کار و سرویس کنترل شوند. هم‌راستایی و تکیه‌گاه لوله‌کشی باید از اعمال بار اضافی به شیر جلوگیری کنند. روش بستن اتصالات و کنترل نشتی از دستورالعمل همان مدل گرفته شود. بازکردن و سرویس تجهیز پس از ایزوله‌کردن، تخلیه فشار و رسیدن به دمای مناسب انجام شود.
اطلاعات لازم برای سفارش
در درخواست، کد GL-10UB، سایز، متریال، نوع اتصال، سیال، فشار و دمای طراحی و تعداد را اعلام کنید. برای جایگزینی، نقشه یا ابعاد نصب و مشخصات عملگر نیز ارسال شوند. مدارک متریال، الزامات آزمون و زمان موردنیاز پروژه در استعلام مشخص شوند.
مدل‌های هم‌گروه، گزینه مرتبط و مجموعه شیرآلات صنعتی را ببینید.
پرسش‌های متداول
برای سفارش این مدل کدام کد اعلام شود؟
کد GL-10UB همراه سایز و مشخصات اتصال اعلام شود. پسوندهای مدل ممکن است به تفاوت در جنس، آب‌بندی، آرایش یا عملگر مربوط باشند؛ کد کوتاه‌شده مبنای انتخاب نهایی نیست.
آیا مشخصات این کد برای همه سایزها یکسان است؟
ابعاد، وزن، اجزای داخلی و محدودیت عملکرد می‌توانند با سایز یا آرایش تغییر کنند. نقشه و دیتاشیت تأییدشده همان کد و سایز مبنای جانمایی، خرید و نصب باشند.
