قیمت لوله مانیسمان استنلس استیل 316 رده 40 | مشخصات فنی و مقاومت خوردگی برای صنایع نفت و گاز

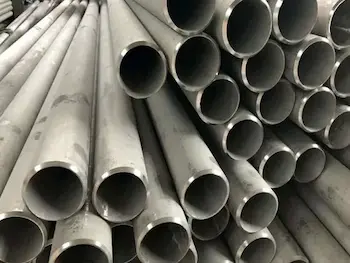

لوله مانیسمان استنلس استیل 316 رده 40 یکی از محصولات تخصصی و پرکاربرد در سیستم‌های پایپینگ صنعتی است که به دلیل ساختار بدون درز، مقاومت مناسب در برابر خوردگی، قابلیت جوشکاری مطلوب و ضخامت استاندارد Schedule 40 در بسیاری از پروژه‌های نفت، گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، نیروگاه و خطوط فرآیندی مورد استفاده قرار می‌گیرد.

گرید 316 از خانواده فولادهای زنگ‌نزن آستنیتی است و به دلیل حضور عناصر آلیاژی، به‌ویژه مولیبدن، در بسیاری از محیط‌های صنعتی نسبت به گرید 304 مقاومت بالاتری در برابر خوردگی موضعی و برخی محیط‌های حاوی کلراید ایجاد می‌کند. به همین دلیل در پروژه‌هایی که علاوه بر استحکام مکانیکی، پایداری متریال در برابر سیال و محیط اهمیت دارد، لوله 316 یکی از گزینه‌های مهم در Material Selection محسوب می‌شود.

ساختار Seamless یا مانیسمان نیز باعث می‌شود بدنه لوله فاقد درز جوش طولی ناشی از فرآیند اولیه تولید باشد. این ویژگی در بسیاری از خطوط Pressure Piping، خطوط فرآیندی و سرویس‌هایی که یکنواختی ساختار لوله اهمیت دارد مورد توجه قرار می‌گیرد.

رده SCH 40 یک رده ضخامت است و نباید با فشار کاری ثابت اشتباه گرفته شود. ضخامت واقعی لوله براساس سایز اسمی یا NPS تغییر می‌کند و برای انتخاب صحیح باید Size، Grade، Schedule، Standard، نوع ساخت و شرایط واقعی پروژه هم‌زمان بررسی شوند.

مشخصات فنی لوله مانیسمان استنلس استیل 316 رده 40

لوله مانیسمان استنلس استیل چیست؟

لوله مانیسمان یا Seamless Stainless Steel Pipe لوله‌ای است که در فرآیند تولید اولیه آن درز جوش طولی وجود ندارد.

این موضوع با جوش‌هایی که در محل پروژه برای اتصال دو شاخه Pipe یا اتصال لوله به Fitting ایجاد می‌شوند متفاوت است.

در واقع Seamless بودن به روش ساخت خود Pipe مربوط است، نه به نحوه نصب آن در Pipeline.

چرا ساختار بدون درز اهمیت دارد؟

در بسیاری از پروژه‌های صنعتی، نوع Construction یکی از پارامترهای اصلی سفارش است.

استفاده از Seamless Pipe می‌تواند در سیستم‌هایی که نیاز به:

ساختار یکنواخت‌تر،

تطابق با Piping Class،

الزامات خاص پروژه،

سرویس‌های فشار،

و مشخصات فنی دقیق

دارند موردنیاز باشد.

با این حال Seamless بودن به‌تنهایی برای انتخاب محصول کافی نیست و Material Grade، Standard و Wall Thickness نیز باید کنترل شوند.

گرید استنلس استیل 316 چیست؟

استنلس استیل 316 یکی از گریدهای مهم فولاد زنگ‌نزن آستنیتی است که در خطوط صنعتی و فرآیندی کاربرد گسترده دارد.

ترکیب این گرید شامل عناصری مانند:

Chromium

Nickel

و Molybdenum

است.

وجود Molybdenum یکی از تفاوت‌های مهم 316 نسبت به 304 محسوب می‌شود.

نقش مولیبدن در گرید 316

مولیبدن باعث بهبود مقاومت گرید 316 در برابر برخی انواع خوردگی موضعی می‌شود.

این مزیت به‌خصوص در محیط‌هایی که احتمال Pitting ناشی از Chloride وجود دارد اهمیت پیدا می‌کند.

به همین دلیل 316 در بسیاری از پروژه‌های:

نفت و گاز،

پتروشیمی،

صنایع شیمیایی،

Marine Service،

و Process Piping

مورد توجه قرار می‌گیرد.

آیا لوله 316 کاملاً ضدخوردگی است؟

خیر.

یکی از اشتباهات رایج این است که Stainless Steel را کاملاً ضدخوردگی بدانیم.

حتی گرید 316 نیز در شرایط خاص می‌تواند دچار خوردگی شود.

عوامل مؤثر شامل:

دمای سیال،

میزان کلراید،

pH،

غلظت ماده شیمیایی،

سرعت جریان،

وجود شکاف،

تنش مکانیکی،

و مدت قرارگیری در محیط هستند.

مقاومت در برابر خوردگی عمومی

گرید 316 در بسیاری از محیط‌های معمول صنعتی مقاومت خوردگی مناسبی دارد.

این ویژگی باعث می‌شود در شرایطی که Carbon Steel نیاز به Coating، Corrosion Allowance بالا یا حفاظت بیشتر دارد، Stainless Steel در برخی پروژه‌ها گزینه قابل بررسی باشد.

خوردگی حفره‌ای یا Pitting Corrosion

Pitting نوعی خوردگی موضعی است که می‌تواند به شکل حفره‌های کوچک ولی عمیق روی سطح Stainless Steel ایجاد شود.

محیط‌های حاوی Chloride از شرایط مهمی هستند که احتمال Pitting را افزایش می‌دهند.

316 نسبت به 304 مقاومت بهتری دارد، اما مصونیت کامل ندارد.

Crevice Corrosion

Crevice Corrosion یا خوردگی شیاری در نواحی دارای شکاف و جریان محدود ایجاد می‌شود.

این مناطق می‌توانند در اطراف:

Gasket،

Support،

Clamp،

اتصالات،

و نقاط دارای سیال راکد

تشکیل شوند.

بنابراین طراحی سیستم نیز در کنار انتخاب Material اهمیت دارد.

Stress Corrosion Cracking

در برخی شرایط ترکیب:

Tensile Stress

Chloride

و Temperature

می‌تواند خطر Stress Corrosion Cracking را افزایش دهد.

به همین دلیل لوله 316 باید براساس شرایط واقعی سرویس انتخاب شود.

تفاوت 316 و 316L

316L نسخه Low Carbon خانواده 316 است.

حرف L مخفف Low Carbon است.

مزیت 316L در خطوط جوشی

Carbon پایین‌تر می‌تواند در بسیاری از سیستم‌های جوشی مزیت ایجاد کند.

به همین دلیل 316L در خطوطی که تعداد Weld Joint زیاد است کاربرد گسترده‌ای دارد.

اما انتخاب 316L به جای 316 باید براساس Material Specification انجام شود.

تفاوت 304 و 316

آیا همیشه 316 بهتر از 304 است؟

از نظر برخی شرایط خوردگی بله، اما از نظر اقتصادی لزوماً نه.

اگر شرایط سیال با 304 سازگار باشد، استفاده از 316 ممکن است فقط هزینه Material را افزایش دهد.

از طرف دیگر استفاده از 304 در سیالی که نیاز واقعی به 316 دارد می‌تواند عمر Pipeline را کاهش دهد.

بنابراین بهترین انتخاب همان Grade مشخص‌شده توسط طراحی پروژه است.

SCH 40 چیست؟

SCH 40 یکی از رده‌های متداول ضخامت لوله است.

Schedule نشان می‌دهد Wall Thickness لوله در هر NPS در چه محدوده‌ای قرار دارد.

عدد 40 به معنی:

40 بار،

40 PSI،

یا 40 میلی‌متر

نیست.

چرا ضخامت SCH 40 در سایزهای مختلف متفاوت است؟

Schedule یک طبقه‌بندی است.

برای مثال لوله:

1"

2"

4"

و 8"

همگی می‌توانند SCH 40 باشند، اما Wall Thickness آن‌ها یکسان نیست.

به همین دلیل هنگام خرید، Schedule بدون Size کافی نیست.

تفاوت SCH 40 و SCH 40S

در لوله‌های Stainless Steel ممکن است عبارت SCH 40S نیز استفاده شود.

در پروژه‌های صنعتی باید دقیقاً همان ضخامت و Schedule مندرج در Piping Class، MTO یا Specification سفارش داده شود.

تفاوت SCH 40 و SCH 80

تفاوت SCH 40 و SCH 160

SCH 160 رده بسیار سنگین‌تری نسبت به SCH 40 است.

اگر پروژه SCH 40 نیاز داشته باشد، استفاده بدون دلیل از SCH 160 باعث:

افزایش وزن،

افزایش هزینه،

کاهش قطر داخلی،

افزایش حجم جوش،

و افزایش بار Support

خواهد شد.

بنابراین Overspecification همیشه مزیت محسوب نمی‌شود.

مزیت SCH 40 از نظر وزن

لوله SCH 40 نسبت به رده‌های سنگین‌تر وزن کمتری دارد.

در خطوط بزرگ و طولانی، این اختلاف وزن می‌تواند روی:

هزینه خرید،

حمل‌ونقل،

نصب،

ساپورت‌ها،

و Structure

اثر قابل توجهی داشته باشد.

تأثیر Schedule روی قطر داخلی

برای یک NPS مشخص، با افزایش Wall Thickness، قطر داخلی کاهش پیدا می‌کند.

در نتیجه SCH 40 معمولاً ID بیشتری نسبت به SCH 80 و SCH 160 دارد.

قطر داخلی و عملکرد جریان

ID بیشتر باعث افزایش Flow Area می‌شود.

در شرایط Flow Rate یکسان، این موضوع می‌تواند Velocity و Pressure Drop را تغییر دهد.

به همین دلیل Schedule فقط یک پارامتر مکانیکی نیست و روی Hydraulic Performance نیز اثر دارد.

آیا SCH 40 برای فشار بالا استفاده می‌شود؟

ممکن است در بسیاری از خطوط صنعتی استفاده شود، اما نمی‌توان آن را صرفاً «لوله فشار پایین» یا «فشار بالا» نامید.

Pressure Capability واقعی به:

NPS،

Wall Thickness،

Grade،

Temperature،

Corrosion Allowance،

Design Code

و Joint Efficiency

وابسته است.

کاربرد لوله 316 SCH 40 در صنایع نفت

در پروژه‌های نفتی این لوله می‌تواند در خطوطی استفاده شود که Material Class نیاز به Stainless Steel 316 داشته باشد.

کاربردها ممکن است شامل:

خطوط فرآیندی،

انتقال برخی هیدروکربن‌ها،

Chemical Injection،

اتصال تجهیزات،

Utility Lines،

و خطوط حساس به Corrosion

باشند.

کاربرد در صنایع گاز

در واحدهای گازی، 316 می‌تواند برای خطوطی انتخاب شود که ترکیبات سیال یا شرایط محیطی باعث ایجاد الزامات خوردگی خاص شده باشند.

در این خطوط باید:

Pressure،

Temperature،

ترکیبات Gas،

رطوبت،

و Corrosion Risk

بررسی شوند.

کاربرد در پتروشیمی

در صنایع پتروشیمی از 316 در خطوط مختلف Process استفاده می‌شود.

نمونه‌ها:

Chemical Lines،

Feed Lines،

Sample Lines،

Equipment Connections،

Utility Systems،

و خطوط انتقال مواد فرآیندی.

کاربرد در پالایشگاه

در پالایشگاه‌ها انتخاب Stainless Steel معمولاً براساس Line Class انجام می‌شود.

در بخش‌هایی که Carbon Steel مقاومت خوردگی کافی ندارد، 316 می‌تواند به‌عنوان یکی از گزینه‌های Material مطرح باشد.

کاربرد در صنایع شیمیایی

لوله 316 در بسیاری از خطوط شیمیایی استفاده می‌شود.

اما نمی‌توان آن را برای همه اسیدها و بازها مناسب دانست.

برای هر Chemical باید موارد زیر مشخص شوند:

نوع ماده،

Concentration،

Temperature،

Pressure،

و Velocity.

کاربرد در خطوط آب صنعتی

316 می‌تواند در بسیاری از Water Serviceها استفاده شود.

اما اگر آب دارای Chloride بالا باشد، شرایط خوردگی باید به‌طور جداگانه ارزیابی شود.

استفاده در آب شور

در محیط‌های آب شور، 316 نسبت به 304 معمولاً مقاومت بهتری دارد.

با این حال در Seawater شدید، Temperature بالا یا شرایط راکد ممکن است Duplex یا Super Duplex مناسب‌تر باشند.

کاربرد در نیروگاه

در نیروگاه‌ها می‌توان از Stainless Steel Pipe در:

Water Systems،

Utility Systems،

Chemical Treatment Lines،

Condensate Services

و برخی خطوط فرآیندی

استفاده کرد.

کاربرد در صنایع غذایی

گرید 316 به دلیل مقاومت خوردگی مناسب در صنایع غذایی نیز کاربرد دارد.

در این سیستم‌ها علاوه بر Material، Surface Finish و Hygienic Requirement نیز مهم هستند.

کاربرد در داروسازی

در صنایع دارویی Stainless Steel 316L کاربرد فراوانی دارد.

در این نوع پروژه‌ها ممکن است مشخصات سطح داخلی، Cleanliness، Passivation و Documentation اهمیت بسیار بالایی داشته باشند.

تفاوت Pipe و Tube

Pipe و Tube سیستم نام‌گذاری متفاوتی دارند.

به همین دلیل نباید سفارش Tube و Pipe با یکدیگر اشتباه شود.

NPS چیست؟

NPS مخفف Nominal Pipe Size است.

NPS یک سایز اسمی است و الزاماً برابر با Outside Diameter واقعی لوله نیست.

در خرید Pipe باید Size به همراه Schedule اعلام شود.

ساختار Seamless

لوله بدون درز طی فرآیندی تولید می‌شود که Longitudinal Weld Seam در بدنه ایجاد نمی‌شود.

این ویژگی در برخی پروژه‌ها به‌صورت صریح در Specification الزام می‌شود.

Seamless یا Welded

هر دو نوع می‌توانند در صنایع استفاده شوند.

انتخاب باید مطابق:

Standard،

Design Code،

Piping Class

و پروژه

باشد.

Welded Pipe استاندارد و باکیفیت را نباید صرفاً به دلیل وجود Weld Seam نامناسب دانست.

اهمیت Standard

Standard مشخص می‌کند محصول تحت چه الزامات فنی تولید شده است.

مواردی مانند:

روش تولید،

تست‌ها،

Chemical Composition،

Mechanical Properties،

Dimensional Tolerance،

و Marking

می‌توانند در Standard تعریف شوند.

اهمیت Marking روی لوله

Marking یکی از اولین مواردی است که هنگام تحویل محصول بررسی می‌شود.

اطلاعات قابل درج شامل:

Manufacturer،

Material Grade،

Size،

Schedule،

Standard،

Heat Number،

و Construction

هستند.

Heat Number چیست؟

Heat Number شماره ردیابی متریال است.

این شماره لوله را به Heat تولیدی فولاد و Certificate مربوط مرتبط می‌کند.

در پروژه‌های حساس Traceability اهمیت زیادی دارد.

MTC چیست؟

MTC مخفف Material Test Certificate است.

این مدرک می‌تواند اطلاعاتی مانند:

Grade،

Heat Number،

Chemical Composition،

Mechanical Properties،

Standard،

و نتایج برخی تست‌ها

را ارائه کند.

PMI چیست؟

PMI یا Positive Material Identification برای بررسی ترکیب آلیاژی استفاده می‌شود.

این روش در پروژه‌هایی که اشتباه Material می‌تواند ریسک جدی ایجاد کند بسیار مفید است.

چرا PMI برای 316 مهم است؟

ظاهر لوله 304 و 316 بسیار شبیه است.

بنابراین تشخیص Grade فقط براساس رنگ، ظاهر یا Magnet Test قابل اعتماد نیست.

PMI می‌تواند در تأیید Material کمک کند.

آیا آهنربا روش تشخیص 316 است؟

خیر.

آزمون آهنربا به‌تنهایی روش معتبر تشخیص Grade نیست.

فرآیند Cold Working ممکن است روی پاسخ مغناطیسی Stainless Steel اثر بگذارد.

جوشکاری لوله 316

Welding Stainless Steel نیاز به کنترل دقیق دارد.

مهم‌ترین موارد:

WPS مناسب،

Filler Metal مناسب،

تمیزی سطح،

Heat Input،

Root Protection،

و جلوگیری از Iron Contamination.

Back Purging

در بسیاری از Butt Weldهای Stainless Steel، پشت Root با Gas مناسب محافظت می‌شود.

هدف کاهش Oxidation شدید در Root Side است.

اهمیت Root Quality

کیفیت سطح داخلی Weld می‌تواند در سرویس‌های خورنده اهمیت زیادی داشته باشد.

Oxidation شدید یا ناهمواری‌های زیاد می‌توانند شرایط سطح را نامطلوب کنند.

جلوگیری از آلودگی آهنی

ابزارهای مورد استفاده روی Carbon Steel بهتر است برای Stainless Steel استفاده نشوند.

Grinding Dust و ذرات Free Iron می‌توانند باعث آلودگی سطح شوند.

Pickling چیست؟

Pickling فرآیندی برای حذف برخی Oxideها و آلودگی‌های سطحی Stainless Steel است.

در بعضی پروژه‌ها پس از Welding یا Fabrication انجام می‌شود.

Passivation چیست؟

Passivation به ایجاد یا بازیابی شرایط مناسب لایه محافظ Stainless Steel کمک می‌کند.

الزام و روش انجام آن باید از Project Specification تعیین شود.

اتصال لوله به اتصالات جوشی

لوله 316 SCH 40 می‌تواند با Butt Weld Fittingهایی مانند:

زانو 45 درجه،

زانو 90 درجه،

سه‌راه مساوی،

سه‌راه تبدیلی،

تبدیل هم‌مرکز،

تبدیل غیرهم‌مرکز،

و Cap

استفاده شود.

هماهنگی Pipe و Fitting

Schedule و Material اجزای خط باید با Piping Class هماهنگ باشند.

نباید صرفاً به دلیل موجودی بازار از Fitting با مشخصات متفاوت استفاده شود.

اتصال به فلنج

در خطوط Flanged می‌توان Pipe را به Flange مناسب جوش داد.

برای سیستم‌های صنعتی، Weld Neck Flange یکی از گزینه‌های متداول است.

Rating فلنج باید مستقل از Schedule Pipe و مطابق Design Class انتخاب شود.

تفاوت Schedule و Class

Schedule به ضخامت Pipe مربوط است.

Class به Pressure-Temperature Rating بسیاری از Valveها و Flangeها مربوط می‌شود.

بنابراین SCH 40 و Class 150 دو مفهوم متفاوت هستند.

کنترل ضخامت

Wall Thickness واقعی می‌تواند هنگام Inspection با ابزار مناسب بررسی شود.

مقدار اندازه‌گیری‌شده باید با:

Nominal Thickness

و Tolerance استاندارد

سازگار باشد.

کنترل قطر خارجی

OD نیز باید با استاندارد مربوط تطابق داشته باشد.

اختلاف غیرمجاز می‌تواند Fit-Up با Fitting و Flange را دشوار کند.

Straightness

Pipe باید Straightness مناسب داشته باشد.

کجی بیش از حد در شاخه‌های بلند می‌تواند Fabrication و Alignment را مشکل کند.

Surface Condition

سطح لوله بهتر است از نظر:

Pit،

Dent،

Deep Scratch،

Crack،

Rust Contamination،

و Deformation

بررسی شود.

Pipe Ends

انتهای لوله باید سالم باشد.

در خطوط Butt Weld وضعیت End Preparation و Bevel اهمیت زیادی دارد.

نگهداری در انبار

لوله استنلس استیل بهتر است در محیط تمیز نگهداری شود.

جلوگیری از تماس مستقیم طولانی‌مدت با Carbon Steel، خاک، مواد خورنده و آب آلوده می‌تواند به حفظ Surface Condition کمک کند.

وزن لوله SCH 40

وزن Pipe تابع:

OD،

Wall Thickness،

Density Material

و Length

است.

در خریدهای بزرگ، وزن یکی از عوامل اصلی تعیین قیمت است.

وزن و هزینه حمل

Stainless Steel Material ارزش بالایی دارد و وزن زیاد علاوه بر قیمت خود کالا، روی هزینه حمل نیز تأثیر می‌گذارد.

SCH 40 معمولاً نسبت به SCH 80 و SCH 160 سبک‌تر است.

وزن و Pipe Support

Support System باید وزن:

Pipe،

Fluid،

Insulation،

Valves،

Flanges،

و Fittings

را تحمل کند.

کاهش غیرضروری وزن می‌تواند در پروژه‌های بزرگ مزیت اقتصادی ایجاد کند، البته فقط در صورتی که Design اجازه دهد.

Thermal Expansion

Stainless Steel در اثر افزایش دما منبسط می‌شود.

در خطوط گرم باید:

Expansion،

Flexibility،

Anchor،

Guide،

و Support

بررسی شوند.

Stress Analysis

در خطوط حساس، Stress Analysis برای بررسی:

Sustained Load،

Thermal Load،

Occasional Load،

و Nozzle Load

انجام می‌شود.

Schedule Pipe مستقیماً روی Weight و Stiffness خط اثر دارد.

عوامل مؤثر بر قیمت لوله مانیسمان 316 SCH 40

هزینه روز این محصول تحت تأثیر عوامل متعددی است.

سایز

هرچه NPS بزرگ‌تر باشد، وزن شاخه معمولاً افزایش پیدا می‌کند.

ضخامت

SCH 40 وزن مشخصی برای هر سایز ایجاد می‌کند و وزن مستقیماً روی هزینه تأثیر دارد.

Grade

316 و 316L بسته به موجودی و شرایط بازار ممکن است هزینه متفاوتی داشته باشند.

Seamless بودن

نوع Construction یکی از عوامل مهم هزینه است.

استاندارد

محصول پروژه‌ای با Standard و مدارک مشخص ممکن است هزینه متفاوتی نسبت به کالای عمومی بازار داشته باشد.

برند و کشور سازنده

Manufacturer و Origin نیز روی هزینه تأثیر دارند.

مدارک فنی

MTC، PMI، Inspection و سایر مدارک در پروژه‌های حساس می‌توانند روی هزینه تأمین اثر بگذارند.

مقدار سفارش

در خریدهای پروژه‌ای Quantity می‌تواند روی هزینه نهایی هر کیلو یا هر شاخه مؤثر باشد.

چرا هزینه 316 نسبت به 304 بیشتر است؟

یکی از دلایل اصلی وجود Molybdenum در ترکیب 316 است.

همچنین هزینه جهانی:

Nickel،

Molybdenum،

Stainless Steel،

نرخ ارز،

و هزینه واردات

روی هزینه روز تأثیر دارند.

هزینه کیلویی، متری یا شاخه‌ای؟

لوله استنلس استیل ممکن است به شکل:

کیلویی،

متری،

یا شاخه‌ای

قیمت‌گذاری شود.

هنگام مقایسه چند پیشنهاد باید Unit Price یکسان باشد.

جدول اطلاعات موردنیاز برای استعلام هزینه

نمونه سفارش پروژه‌ای

Stainless Steel Seamless Pipe

Grade: 316L

Size: 4"

Schedule: SCH 40

Construction: Seamless

Standard: مطابق Specification پروژه

Length: 6 Meter

MTC: Required

Quantity: 20 Lengths

نکات مهم در خرید لوله 316 SCH 40

گرید دقیق را مشخص کنید: تنها نوشتن Stainless Steel کافی نیست.

نوع ساخت را اعلام کنید: اگر مانیسمان لازم است، عبارت Seamless باید در استعلام نوشته شود.

Schedule را کنترل کنید: SCH 40 و SCH 40S طبق Specification بررسی شوند.

Size را دقیق اعلام کنید: بدون NPS امکان انتخاب Wall Thickness و وزن وجود ندارد.

Standard را فراموش نکنید: Standard بخشی از مشخصات فنی محصول است.

Heat Number را کنترل کنید: برای پروژه‌های Traceable اهمیت دارد.

MTC را بررسی کنید: اطلاعات Certificate باید با Marking Pipe تطابق داشته باشند.

برای سرویس خورنده فقط به نام 316 اکتفا نکنید: Corrosion Condition باید بررسی شود.

هزینه را با مشخصات مشابه مقایسه کنید: دو محصول با Grade یا Construction متفاوت قابل مقایسه مستقیم نیستند.

اشتباهات رایج هنگام سفارش

اعلام فقط «لوله استیل 316»

مشخص نکردن Size

مشخص نکردن SCH 40

اشتباه گرفتن Pipe و Tube

عدم مشخص کردن Seamless

سفارش فقط براساس هزینه پایین

و عدم بررسی MTC.

آیا می‌توان 304 را جای 316 استفاده کرد؟

فقط در صورت تأیید Engineering.

این تغییر ممکن است Corrosion Resistance سیستم را کاهش دهد.

آیا می‌توان SCH 80 را جای SCH 40 استفاده کرد؟

بدون بررسی فنی توصیه نمی‌شود.

SCH 80 باعث:

ID کمتر،

وزن بیشتر،

هزینه بیشتر،

و Hydraulic Condition متفاوت

می‌شود.

آیا می‌توان SCH 40 را جای SCH 80 استفاده کرد؟

خیر، مگر با تأیید Engineering.

کاهش Wall Thickness می‌تواند Pressure Integrity را تغییر دهد.

سفارش برای Replacement

برای تعویض لوله موجود باید موارد زیر بررسی شوند:

Size،

OD،

Wall Thickness،

Grade،

Schedule،

Construction،

Standard،

و در صورت امکان Heat Number.

مدارک پروژه‌ای

در پروژه‌های نفت و گاز ممکن است علاوه بر MTC مدارکی مانند:

PMI Report،

Inspection Report،

Dimensional Report،

و سایر Quality Documents

درخواست شوند.

هزینه روز لوله مانیسمان 316 رده 40

به دلیل تغییر هزینه مواد آلیاژی و نرخ ارز، هزینه لوله استنلس استیل ثابت نیست.

برای دریافت هزینه دقیق باید حداقل این اطلاعات مشخص شوند:

Size + Grade + Schedule + Seamless + Quantity

هرچه اطلاعات کامل‌تر باشند، استعلام دقیق‌تر خواهد بود.

پرسش‌های متداول

لوله مانیسمان 316 SCH 40 چیست؟

لوله Stainless Steel بدون درز با گرید 316 و ضخامت مطابق Schedule 40.

مانیسمان یعنی چه؟

یعنی Pipe در ساخت اولیه فاقد درز جوش طولی است.

SCH 40 یعنی چه؟

رده ضخامت Pipe.

آیا SCH 40 یعنی فشار 40 بار؟

خیر.

تفاوت 316 و 304 چیست؟

316 دارای Molybdenum است و در بسیاری از محیط‌های خورنده مقاومت بیشتری دارد.

تفاوت 316 و 316L چیست؟

316L Carbon کمتری دارد.

آیا 316L برای خطوط جوشی مناسب است؟

در بسیاری از پروژه‌ها استفاده گسترده‌ای دارد.

آیا لوله 316 ضدخوردگی کامل است؟

خیر.

آیا برای نفت مناسب است؟

در صورت تطابق با Piping Material Specification بله.

برای گاز مناسب است؟

در سرویس‌هایی که Material Selection آن را تأیید کند بله.

برای پتروشیمی مناسب است؟

بله، یکی از کاربردهای مهم آن Process Piping است.

برای مواد شیمیایی مناسب است؟

برای بسیاری از Chemical Serviceها بله، اما Compatibility باید بررسی شود.

برای آب شور مناسب است؟

نسبت به 304 عملکرد بهتری دارد، اما در شرایط شدید ممکن است Grade بالاتر لازم باشد.

Seamless یا Welded کدام بهتر است؟

انتخاب باید طبق پروژه انجام شود.

Pipe و Tube چه تفاوتی دارند؟

Pipe با NPS و Schedule و Tube معمولاً با OD و Wall Thickness مشخص می‌شود.

MTC چیست؟

Material Test Certificate.

Heat Number چیست؟

شماره ردیابی Material.

PMI چیست؟

Positive Material Identification.

آیا با آهنربا می‌توان 316 را تشخیص داد؟

خیر، روش مطمئنی نیست.

آیا SCH 40 از SCH 80 سبک‌تر است؟

در NPS مشابه معمولاً بله.

هزینه چگونه تعیین می‌شود؟

براساس Size، وزن، Grade، Schedule، Construction، Standard، برند و Quantity.

برای استعلام هزینه چه مشخصاتی لازم است؟

Size، 316 یا 316L، SCH 40، Seamless بودن، Standard، Length و Quantity.

جمع‌بندی

لوله مانیسمان استنلس استیل 316 رده 40 یکی از محصولات مهم برای خطوط فرآیندی است که ترکیب ساختار بدون درز، مقاومت خوردگی مناسب و ضخامت SCH 40 را ارائه می‌دهد.

گرید 316 به دلیل وجود Molybdenum در بسیاری از محیط‌های صنعتی نسبت به 304 مقاومت بیشتری در برابر خوردگی موضعی دارد و به همین دلیل در صنایع نفت، گاز، پتروشیمی، پالایشگاه و صنایع شیمیایی استفاده گسترده‌ای دارد.

SCH 40 یک رده ضخامت است و نباید به معنی فشار 40 بار تلقی شود. Pressure Rating واقعی باید براساس Size، Wall Thickness، Material، Temperature و Design Code تعیین شود.

از نظر اقتصادی نیز SCH 40 در پروژه‌ای که همین رده برای آن طراحی شده، نسبت به Scheduleهای سنگین‌تر می‌تواند وزن، حجم جوش، هزینه Material و بار وارد بر Supportها را کاهش دهد.

برای سفارش حرفه‌ای باید مشخصات NPS، 316 یا 316L، SCH 40/40S، Seamless، Standard، Length، Quantity و مدارک فنی به‌طور کامل اعلام شوند.

همچنین در پروژه‌های حساس، بررسی Marking، Heat Number، MTC و در صورت نیاز PMI اهمیت زیادی دارد تا Grade واقعی و قابلیت ردیابی Material تأیید شود.

هزینه لوله مانیسمان استنلس استیل 316 رده 40 نیز تحت تأثیر سایز، وزن، هزینه Nickel و Molybdenum، نوع ساخت، استاندارد، برند، نرخ ارز و مقدار سفارش قرار دارد و برای اعلام هزینه دقیق باید مشخصات کامل پروژه ارائه شود.

برای دریافت لیست قیمت متناسب با سفارش، سایزها و تعداد موردنیاز را مشخص کنید.
