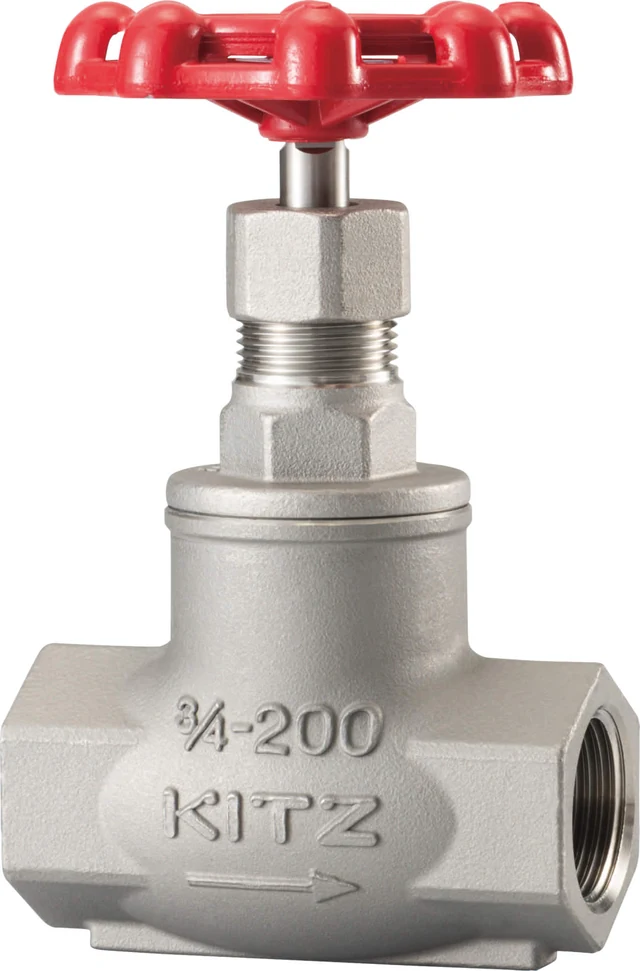

معرفی شیر بشقابی استیل CF8M رزوه‌ای تیپ 200 دستی KITZ، گسکت گرافیتی تقویت‌شده
شیر بشقابی استیل KITZ از خانواده گلوب ولو است. بدنه استنلس استیل SCS14A (CF8M)، رزوه‌ای، تیپ 200، دستی. برای انتخاب نهایی، کد کامل، سایز و شرایط سیال هم‌زمان بررسی شوند.
ساختار و عملکرد
حرکت دیسک نسبت به نشیمنگاه، سطح عبور جریان را تغییر می‌دهد. انتخاب برای قطع یا تنظیم جریان به دبی، اختلاف فشار و طراحی تریم وابسته است. افت فشار، احتمال کاویتاسیون و شرایط سیال در بررسی فنی منظور شوند.
ویژگی‌های معرفی‌شده برای این کد شامل بونت رزوه‌ای است. جزئیات ساخت و اجزای داخلی با سایز سفارش تطبیق داده شوند.
جدول مشخصات فنی
| برند | KITZ |
|---|---|
| کد کامل مدل | AKUJM |
| نوع تجهیز | شیر بشقابی |
| متریال بدنه | استنلس استیل SCS14A (CF8M) |
| رده معرفی‌شده | Type 200؛ این عنوان معادل ASME Class نیست |
| نوع اتصال | Threaded : Female-Female:ASME B1.20.1 |
| روش عملکرد یا عملگر | دستی |
| متریال دیسک یا توپ | 316SS |
| پکینگ | Expanded graphite + PTFE braided packing |
| گسکت | Expanded graphite sheet with stainless foil |
| استاندارد طول نصب | KITZ STANDARD |
| استاندارد اتصال | ASME B1.20.1 |
| مبنای ضخامت بدنه | KITZ STANDARD |
| استاندارد آزمون | KITZ STANDARD |
سایزها و وزن معرفی‌شده
| DN | NPS ـ اینچ | وزن تقریبی ـ کیلوگرم |
|---|---|---|
| 32 | 1 1/4 | 1.8 |
| 40 | 1 1/2 | 2.6 |
| 50 | 2 | 4.1 |
| 65 | 2 1/2 | 8.1 |
| 80 | 3 | 13 |
وزن‌ها تقریبی و مربوط به آرایش معرفی‌شده‌اند؛ نقشه و وزن نهایی با سایز، اتصال و مجموعه عملگر سفارش کنترل شوند.
انتخاب جنس، فشار و دمای کار
جنس بدنه، سیت، پکینگ و اجزای در تماس با سیال باید با نوع ماده، غلظت و دمای کار سازگار باشند. مشخصات اجزای داخلی برای سایز نماینده ارائه می‌شوند و لازم است با دیتاشیت همان سایز کنترل شوند. فشار مجاز کار از محدودیت ضعیف‌ترین جزء و رابطه فشار–دما تعیین می‌شود؛ عدد کلاس معادل فشار ثابت بر حسب بار نیست.
عبارت Type در معرفی این مدل، نام رده سازنده است و نباید به‌جای ASME Class خوانده شود. حدود مجاز کار باید از مشخصات همان مدل و دمای سرویس تعیین شوند.
نصب و نگهداری
پیش از نصب، مسیر از آلودگی پاک و استاندارد اتصال، جهت جریان و فضای لازم برای کار و سرویس کنترل شوند. هم‌راستایی و تکیه‌گاه لوله‌کشی باید از اعمال بار اضافی به شیر جلوگیری کنند. روش بستن اتصالات و کنترل نشتی از دستورالعمل همان مدل گرفته شود. بازکردن و سرویس تجهیز پس از ایزوله‌کردن، تخلیه فشار و رسیدن به دمای مناسب انجام شود.
اطلاعات لازم برای سفارش
در درخواست، کد AKUJM، سایز، متریال، نوع اتصال، سیال، فشار و دمای طراحی و تعداد را اعلام کنید. برای جایگزینی، نقشه یا ابعاد نصب و مشخصات عملگر نیز ارسال شوند. مدارک متریال، الزامات آزمون و زمان موردنیاز پروژه در استعلام مشخص شوند.
مدل‌های هم‌گروه، گزینه مرتبط و مجموعه شیرآلات صنعتی را ببینید.
پرسش‌های متداول
برای سفارش این مدل کدام کد اعلام شود؟
کد AKUJM همراه سایز و مشخصات اتصال اعلام شود. پسوندهای مدل ممکن است به تفاوت در جنس، آب‌بندی، آرایش یا عملگر مربوط باشند؛ کد کوتاه‌شده مبنای انتخاب نهایی نیست.
آیا مشخصات این کد برای همه سایزها یکسان است؟
ابعاد، وزن، اجزای داخلی و محدودیت عملکرد می‌توانند با سایز یا آرایش تغییر کنند. نقشه و دیتاشیت تأییدشده همان کد و سایز مبنای جانمایی، خرید و نصب باشند.
