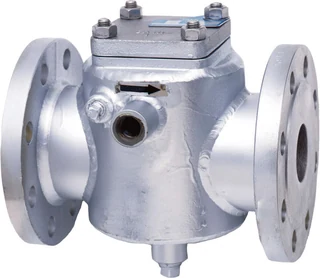

معرفی شیر یک‌طرفه لولایی استیل CF8 فلنج‌دار کلاس 150 KITZ
شیر یک‌طرفه لولایی استیل KITZ از خانواده چک ولو لولایی است. بدنه استنلس استیل SCS13A (CF8)، فلنج‌دار، کلاس 150، عملکرد خودکار با جریان سیال. برای انتخاب نهایی، کد کامل، سایز و شرایط سیال هم‌زمان بررسی شوند.
ساختار و عملکرد
دیسک لولایی با جریان رو به جلو باز می‌شود و هنگام تمایل سیال به برگشت، به سمت نشیمنگاه حرکت می‌کند. سرعت جریان و رفتار پمپ در توقف بر انتخاب اثر دارند. این شیر، تجهیز قطع دستی برای تعمیرات خط محسوب نمی‌شود.
ویژگی‌های معرفی‌شده برای این کد شامل درپوش پیچ‌ومهره‌ای است. جزئیات ساخت و اجزای داخلی با سایز سفارش تطبیق داده شوند.
جدول مشخصات فنی
| برند | KITZ |
|---|---|
| کد کامل مدل | 150UOAXY |
| نوع تجهیز | شیر یک‌طرفه لولایی |
| متریال بدنه | استنلس استیل SCS13A (CF8) |
| رده معرفی‌شده | ASME Class 150 |
| نوع اتصال | Flanged : Raised Face Surface:ASME B16.5 CLASS 150 (2) |
| روش عملکرد یا عملگر | عملکرد خودکار با جریان سیال |
| متریال دیسک یا توپ | 304SS |
| گسکت | Ceramic-filled PTFE |
| استاندارد طول نصب | ASME B16.10 CLASS 150 |
| استاندارد اتصال | ASME B16.5 CLASS 150 (2) |
| مبنای ضخامت بدنه | ASME B16.34 CLASS 150 |
| استاندارد آزمون | API 598, ASME B16.34 |
| حدود کار معرفی‌شده برای سیال و دمای درج‌شده | ASME B16.34 |
سایزها و وزن معرفی‌شده
| DN | NPS ـ اینچ | وزن تقریبی ـ کیلوگرم |
|---|---|---|
| 40 | 1 1/2 | — |
| 50 | 2 | 9.1 |
| 80 | 3 | 19 |
| 100 | 4 | 33 |
| 150 | 6 | 53 |
| 200 | 8 | 93 |
وزن‌ها تقریبی و مربوط به آرایش معرفی‌شده‌اند؛ نقشه و وزن نهایی با سایز، اتصال و مجموعه عملگر سفارش کنترل شوند.
انتخاب جنس، فشار و دمای کار
جنس بدنه، سیت، پکینگ و اجزای در تماس با سیال باید با نوع ماده، غلظت و دمای کار سازگار باشند. مشخصات اجزای داخلی برای سایز نماینده ارائه می‌شوند و لازم است با دیتاشیت همان سایز کنترل شوند. فشار مجاز کار از محدودیت ضعیف‌ترین جزء و رابطه فشار–دما تعیین می‌شود؛ عدد کلاس معادل فشار ثابت بر حسب بار نیست.
نصب و نگهداری
پیش از نصب، مسیر از آلودگی پاک و استاندارد اتصال، جهت جریان و فضای لازم برای کار و سرویس کنترل شوند. هم‌راستایی و تکیه‌گاه لوله‌کشی باید از اعمال بار اضافی به شیر جلوگیری کنند. روش بستن اتصالات و کنترل نشتی از دستورالعمل همان مدل گرفته شود. بازکردن و سرویس تجهیز پس از ایزوله‌کردن، تخلیه فشار و رسیدن به دمای مناسب انجام شود.
اطلاعات لازم برای سفارش
در درخواست، کد 150UOAXY، سایز، متریال، نوع اتصال، سیال، فشار و دمای طراحی و تعداد را اعلام کنید. برای جایگزینی، نقشه یا ابعاد نصب و مشخصات عملگر نیز ارسال شوند. مدارک متریال، الزامات آزمون و زمان موردنیاز پروژه در استعلام مشخص شوند.
مدل‌های هم‌گروه، گزینه مرتبط و مجموعه شیرآلات صنعتی را ببینید.
پرسش‌های متداول
برای سفارش این مدل کدام کد اعلام شود؟
کد 150UOAXY همراه سایز و مشخصات اتصال اعلام شود. پسوندهای مدل ممکن است به تفاوت در جنس، آب‌بندی، آرایش یا عملگر مربوط باشند؛ کد کوتاه‌شده مبنای انتخاب نهایی نیست.
آیا مشخصات این کد برای همه سایزها یکسان است؟
ابعاد، وزن، اجزای داخلی و محدودیت عملکرد می‌توانند با سایز یا آرایش تغییر کنند. نقشه و دیتاشیت تأییدشده همان کد و سایز مبنای جانمایی، خرید و نصب باشند.
