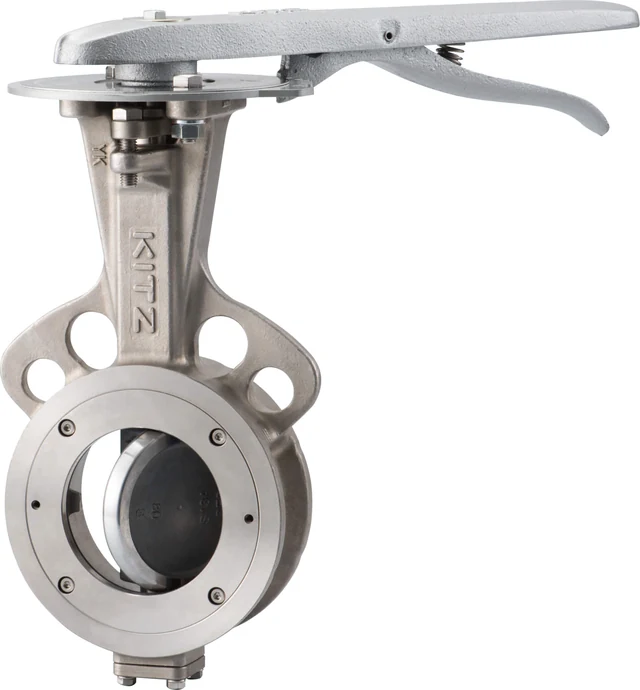

معرفی شیر پروانه‌ای استیل CF8 ویفری کلاس 150 دستی KITZ، بدنه طبق KITZ
شیر پروانه‌ای استیل KITZ از خانواده باترفلای ولو است. بدنه استنلس استیل SCS13A (CF8)، ویفری، کلاس 150، دستی. برای انتخاب نهایی، کد کامل، سایز و شرایط سیال هم‌زمان بررسی شوند.
ساختار و عملکرد
دیسک با چرخش درون مسیر، سطح عبور جریان را تغییر می‌دهد. نوع اتصال، جنس نشیمنگاه و گشتاور لازم در انتخاب اهمیت دارند. امکان کار تنظیمی باید با منحنی‌ها و محدودیت‌های همان مدل بررسی شود.
جدول مشخصات فنی
| برند | KITZ |
|---|---|
| کد کامل مدل | 150UHB |
| نوع تجهیز | شیر پروانه‌ای |
| متریال بدنه | استنلس استیل SCS13A (CF8) |
| رده معرفی‌شده | ASME Class 150 |
| نوع اتصال | Wafer Connection:WAFER TYPE (ASME B16.5 CLASS150) |
| روش عملکرد یا عملگر | دستی |
| متریال استم | SUS304N2 |
| متریال دیسک یا توپ | 304SS |
| نشیمنگاه | PTFE Seats |
| پکینگ | PTFE V packing |
| گسکت | PTFE sheet |
| استاندارد طول نصب | ISO 5752 |
| استاندارد اتصال | WAFER TYPE (ASME B16.5 CLASS150) |
| مبنای ضخامت بدنه | KITZ STANDARD |
| استاندارد آزمون | KITZ STANDARD |
| حدود کار معرفی‌شده برای سیال و دمای درج‌شده | 0～50℃：1.9MPa、200℃：1.4MPa、-29～0℃：1.0MPa |
سایزها و وزن معرفی‌شده
| DN | NPS ـ اینچ | وزن تقریبی ـ کیلوگرم |
|---|---|---|
| 40 | 1 1/2 | — |
| 50 | 2 | — |
| 65 | 2 1/2 | — |
| 80 | 3 | 6.2 |
| 100 | 4 | 7.4 |
| 125 | 5 | 11 |
| 150 | 6 | 12 |
وزن‌ها تقریبی و مربوط به آرایش معرفی‌شده‌اند؛ نقشه و وزن نهایی با سایز، اتصال و مجموعه عملگر سفارش کنترل شوند.
انتخاب جنس، فشار و دمای کار
جنس بدنه، سیت، پکینگ و اجزای در تماس با سیال باید با نوع ماده، غلظت و دمای کار سازگار باشند. مشخصات اجزای داخلی برای سایز نماینده ارائه می‌شوند و لازم است با دیتاشیت همان سایز کنترل شوند. فشار مجاز کار از محدودیت ضعیف‌ترین جزء و رابطه فشار–دما تعیین می‌شود؛ عدد کلاس معادل فشار ثابت بر حسب بار نیست.
نصب و نگهداری
پیش از نصب، مسیر از آلودگی پاک و استاندارد اتصال، جهت جریان و فضای لازم برای کار و سرویس کنترل شوند. هم‌راستایی و تکیه‌گاه لوله‌کشی باید از اعمال بار اضافی به شیر جلوگیری کنند. روش بستن اتصالات و کنترل نشتی از دستورالعمل همان مدل گرفته شود. بازکردن و سرویس تجهیز پس از ایزوله‌کردن، تخلیه فشار و رسیدن به دمای مناسب انجام شود.
اطلاعات لازم برای سفارش
در درخواست، کد 150UHB، سایز، متریال، نوع اتصال، سیال، فشار و دمای طراحی و تعداد را اعلام کنید. برای جایگزینی، نقشه یا ابعاد نصب و مشخصات عملگر نیز ارسال شوند. مدارک متریال، الزامات آزمون و زمان موردنیاز پروژه در استعلام مشخص شوند.
مدل‌های هم‌گروه، گزینه مرتبط و مجموعه شیرآلات صنعتی را ببینید.
پرسش‌های متداول
برای سفارش این مدل کدام کد اعلام شود؟
کد 150UHB همراه سایز و مشخصات اتصال اعلام شود. پسوندهای مدل ممکن است به تفاوت در جنس، آب‌بندی، آرایش یا عملگر مربوط باشند؛ کد کوتاه‌شده مبنای انتخاب نهایی نیست.
آیا مشخصات این کد برای همه سایزها یکسان است؟
ابعاد، وزن، اجزای داخلی و محدودیت عملکرد می‌توانند با سایز یا آرایش تغییر کنند. نقشه و دیتاشیت تأییدشده همان کد و سایز مبنای جانمایی، خرید و نصب باشند.
