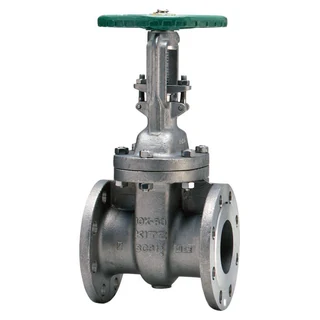

معرفی شیر کشویی استیل CF8 فلنج‌دار JIS دستی KITZ، گسکت PTFE سرامیکی
شیر کشویی استیل KITZ از خانواده گیت ولو است. بدنه استنلس استیل SCS13A (CF8)، فلنج‌دار، دستی. برای انتخاب نهایی، کد کامل، سایز و شرایط سیال هم‌زمان بررسی شوند.
ساختار و عملکرد
عضو کشویی با حرکت خطی از مسیر عبور کنار می‌رود یا مسیر را می‌بندد. حالت معمول بهره‌برداری، باز کامل یا بسته کامل است. برای تنظیم پیوسته جریان، مجازبودن سرویس باید برای طراحی موردنظر بررسی شود.
ویژگی‌های معرفی‌شده برای این کد شامل بونت پیچ‌ومهره‌ای، آرایش استم بیرونی است. جزئیات ساخت و اجزای داخلی با سایز سفارش تطبیق داده شوند.
جدول مشخصات فنی
| برند | KITZ |
|---|---|
| کد کامل مدل | 10UMAT |
| نوع تجهیز | شیر کشویی |
| متریال بدنه | استنلس استیل SCS13A (CF8) |
| رده معرفی‌شده | 10K |
| نوع اتصال | Flanged : Raised Face Surface:JIS B2220 10K |
| روش عملکرد یا عملگر | دستی |
| متریال استم | SUS304 |
| متریال دیسک یا توپ | 304SS |
| پکینگ | PTFE cup & cone |
| گسکت | Ceramic-filled PTFE |
| استاندارد طول نصب | ASME B16.10 CLASS 150 |
| استاندارد اتصال | JIS B2220 10K |
| مبنای ضخامت بدنه | ASME B16.34 CLASS 150 |
| استاندارد آزمون | KITZ STANDARD, JIS B2220 |
| حدود کار معرفی‌شده برای سیال و دمای درج‌شده | JIS B2220 |
سایزها و وزن معرفی‌شده
| DN | NPS ـ اینچ | وزن تقریبی ـ کیلوگرم |
|---|---|---|
| 15 | 1/2 | 4.1 |
| 20 | 3/4 | 4.5 |
| 25 | 1 | 6.5 |
| 32 | 1 1/4 | 7.6 |
| 40 | 1 1/2 | 9.2 |
| 50 | 2 | 13 |
| 65 | 2 1/2 | 18 |
| 80 | 3 | 22 |
| 100 | 4 | 30 |
| 125 | 5 | 42 |
| 150 | 6 | 56 |
| 200 | 8 | 86 |
| 250 | 10 | 135 |
| 300 | 12 | 174 |
| 350 | 14 | 259 |
| 400 | 16 | 420 |
| 450 | 18 | 440 |
| 500 | 20 | 650 |
| 600 | 24 | 900 |
وزن‌ها تقریبی و مربوط به آرایش معرفی‌شده‌اند؛ نقشه و وزن نهایی با سایز، اتصال و مجموعه عملگر سفارش کنترل شوند.
انتخاب جنس، فشار و دمای کار
جنس بدنه، سیت، پکینگ و اجزای در تماس با سیال باید با نوع ماده، غلظت و دمای کار سازگار باشند. مشخصات اجزای داخلی برای سایز نماینده ارائه می‌شوند و لازم است با دیتاشیت همان سایز کنترل شوند. فشار مجاز کار از محدودیت ضعیف‌ترین جزء و رابطه فشار–دما تعیین می‌شود؛ عدد کلاس معادل فشار ثابت بر حسب بار نیست.
نصب و نگهداری
پیش از نصب، مسیر از آلودگی پاک و استاندارد اتصال، جهت جریان و فضای لازم برای کار و سرویس کنترل شوند. هم‌راستایی و تکیه‌گاه لوله‌کشی باید از اعمال بار اضافی به شیر جلوگیری کنند. روش بستن اتصالات و کنترل نشتی از دستورالعمل همان مدل گرفته شود. بازکردن و سرویس تجهیز پس از ایزوله‌کردن، تخلیه فشار و رسیدن به دمای مناسب انجام شود.
اطلاعات لازم برای سفارش
در درخواست، کد 10UMAT، سایز، متریال، نوع اتصال، سیال، فشار و دمای طراحی و تعداد را اعلام کنید. برای جایگزینی، نقشه یا ابعاد نصب و مشخصات عملگر نیز ارسال شوند. مدارک متریال، الزامات آزمون و زمان موردنیاز پروژه در استعلام مشخص شوند.
مدل‌های هم‌گروه، گزینه مرتبط و مجموعه شیرآلات صنعتی را ببینید.
پرسش‌های متداول
برای سفارش این مدل کدام کد اعلام شود؟
کد 10UMAT همراه سایز و مشخصات اتصال اعلام شود. پسوندهای مدل ممکن است به تفاوت در جنس، آب‌بندی، آرایش یا عملگر مربوط باشند؛ کد کوتاه‌شده مبنای انتخاب نهایی نیست.
آیا مشخصات این کد برای همه سایزها یکسان است؟
ابعاد، وزن، اجزای داخلی و محدودیت عملکرد می‌توانند با سایز یا آرایش تغییر کنند. نقشه و دیتاشیت تأییدشده همان کد و سایز مبنای جانمایی، خرید و نصب باشند.
