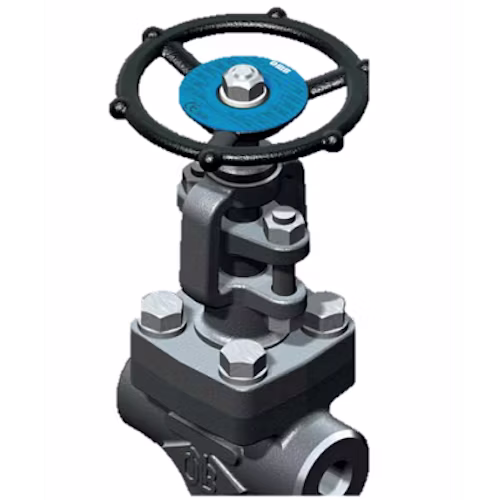

معرفی شیر بشقابی استیل OMB سری R930
شیر بشقابی OMB سری R930 با بدنه فورج F316L، کلاس ۱۵۰۰ و مسیر استاندارد برای بررسی در خطوط فرایندی ارائه می‌شود. این گلوب ولو بونت پیچ‌ومهره‌ای دارد و حرکت دیسک آن با فلکه دستی انجام می‌شود. سایز، اتصال و تریم در دیتاشیت سفارش مشخص می‌شوند.
ساختار و کاربرد
با تغییر فاصله دیسک از نشیمنگاه، سطح عبور سیال تغییر می‌کند. در انتخاب برای تنظیم جریان، دبی و اختلاف فشار مبنای بررسی هستند. افت فشار مجاز، احتمال کاویتاسیون و رفتار سیال در شرایط بهره‌برداری نیز باید در ارزیابی فنی منظور شوند.
جدول مشخصات فنی
| برند و خانواده | OMB FGL |
|---|---|
| سری مسیر استاندارد | R930 |
| نوع شیر | شیر بشقابی |
| رده فشاری | کلاس ۱۵۰۰ |
| متریال انتخابی بدنه | استنلس استیل فورج ASTM A182 F316L |
| دامنه سایز این سری | NPS ½ تا ۲ اینچ |
| استاندارد طراحی مسیر استاندارد | API 602 / ISO 15761 |
| اتصال‌های قابل انتخاب | دنده‌ای NPT یا ساکت‌ولد SW |
| ساختار | بونت پیچ‌ومهره‌ای، استم بالارونده با آرایش OS&Y |
| نحوه عملکرد | فلکه دستی |
| تریم و اجزای آب‌بندی | براساس سیال، فشار و دمای طراحی و دیتاشیت سفارش |
ابعاد سری مسیر استاندارد
ابعاد زیر برای سری R930 از جدول ابعادی سازنده ارائه شده‌اند. طول A فاصله دو انتهای شیر و D قطر مجرای عبور است. برای جانمایی نهایی و ساخت اسپول، نقشه تأییدشده سفارش مبنا قرار گیرد.
| سایز NPS (اینچ) | طول A (میلی‌متر) | قطر مجرا D (میلی‌متر) |
|---|---|---|
| ½ | 90 | 9 |
| ¾ | 110 | 13 |
| ۱ | 127 | 17 |
| ۱¼ | 155 | 21 |
| ۱½ | 170 | 28 |
| ۲ | 210 | 33 |
انتخاب متریال و شرایط کار
بدنه F316L باید با ترکیب سیال، شرایط خوردگی و دمای فرایند سازگار باشد. جنس بدنه به‌تنهایی جنس سیت، دیسک، استم، پکینگ یا گسکت را مشخص نمی‌کند؛ مشخصات این اجزا همراه با الزامات آزمون در درخواست فنی تعیین شوند.
کلاس ۱۵۰۰ رده فشار–دمای شیر است و معادل فشار ثابت ۱۵۰۰ بار نیست. فشار مجاز کار از جدول فشار–دمای متریال انتخابی و محدودیت اجزای همان مدل تعیین می‌شود. فشار آزمون جایگزین فشار مجاز بهره‌برداری نیست.
نصب و اطلاعات سفارش
جهت جریان مطابق علامت روی شیر و نقشه سفارش رعایت شود. برای دسترسی به فلکه و حرکت کامل استم فضای کافی در نظر بگیرید. پس از پاک‌سازی لوله، هم‌راستایی و تکیه‌گاه‌ها کنترل شوند؛ دستورالعمل سازنده مبنای تنظیم پکینگ و راه‌اندازی است.
برای سفارش، سری R930، سایز، نوع اتصال NPT یا SW، فشار و دمای طراحی، سیال، تعداد و مدارک موردنیاز را مشخص کنید. در اتصال ساکت‌ولد، روش جوشکاری و حفاظت از اجزای داخلی با دستورالعمل شیر و الزامات پروژه هماهنگ شوند.
برای مقایسه، مدل‌های هم‌گروه و مدل کلاس ۸۰۰ این خانواده را ببینید. سایر تجهیزات در مجموعه شیرآلات صنعتی قابل مشاهده‌اند.
پرسش‌های متداول
آیا همه گلوب ولوهای کلاس ۱۵۰۰ این خانواده یکسان‌اند؟
سری R930 مسیر استاندارد و بونت پیچ‌ومهره‌ای دارد. مدل‌های تمام‌گذر یا بونت جوشی کدهای دیگری دارند؛ ابعاد، قطر مجرا و مشخصات سفارش باید برای همان کد بررسی شوند.
برای دریافت قیمت چه اطلاعاتی ارسال شود؟
کد سری R930، سایز، کلاس ۱۵۰۰، متریال بدنه، اتصال، شرایط سرویس و تعداد را اعلام کنید. مشخصات تریم، مدارک متریال و الزامات آزمون نیز در صورت نیاز پروژه همراه درخواست ارسال شوند.
