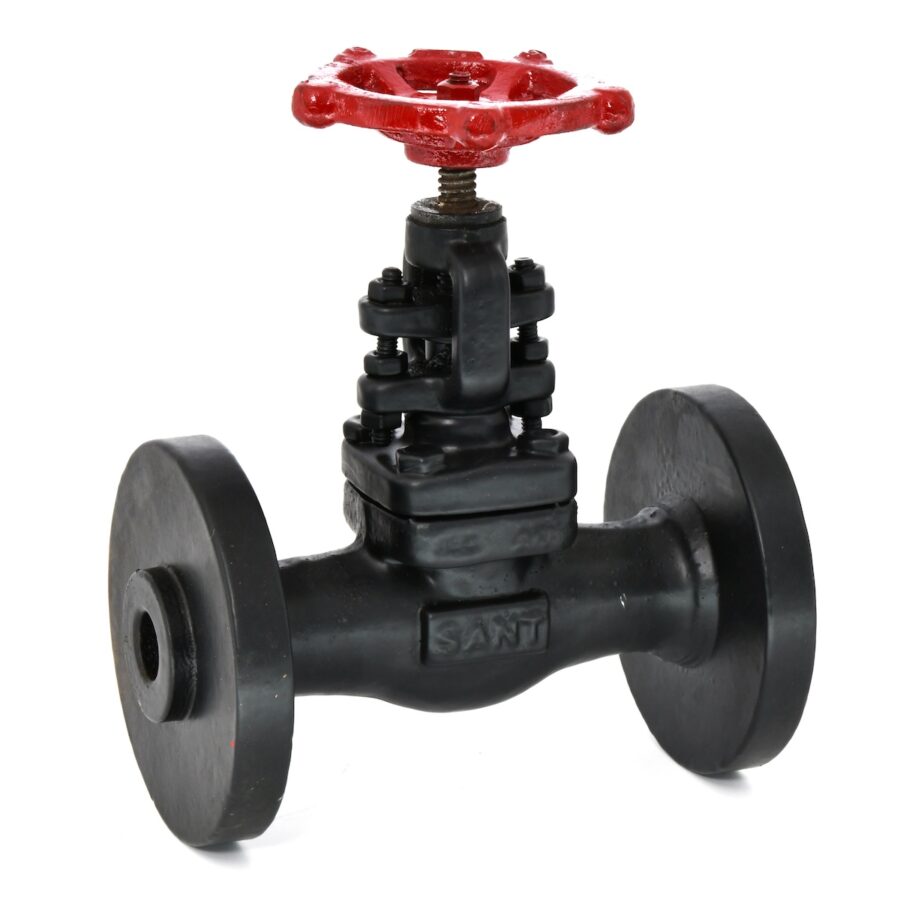

معرفی شیر بشقابی SANT مدل FSV-12
شیر بشقابی فولادی فورج SANT مدل FSV-12، یک گلوب ولو فلنج‌دار کلاس ۶۰۰ برای انتخاب در خطوط صنعتی است. بدنه فورج A105، بونت پیچ‌ومهره‌ای و استم بالارونده، ساختار اصلی این مدل را تشکیل می‌دهند. جزئیات فلنج و طول نصب باید پیش از سفارش با نقشه خط تطبیق داده شوند.
ساختار و عملکرد
با حرکت فلکه، دیسک نسبت به نشیمنگاه جابه‌جا و مسیر عبور سیال باز یا بسته می‌شود. استفاده برای تنظیم جریان به دبی، اختلاف فشار و شرایط سرویس وابسته است. در محاسبات خط، افت فشار گلوب ولو و احتمال کاویتاسیون یا ارتعاش در نظر گرفته شود.
جدول مشخصات فنی
| برند و مدل | SANT FSV-12 |
|---|---|
| نوع شیر | شیر بشقابی فلنج‌دار با فلکه دستی |
| رده فشاری | کلاس ۶۰۰ |
| بدنه، بونت و گلند فلنج | فولاد کربنی فورج ASTM A105 |
| تریم | استنلس استیل AISI 410 |
| ساختار بونت و استم | بونت پیچ‌ومهره‌ای، Outside Screw & Yoke، استم بالارونده |
| استاندارد محصول | API 602 |
| اتصال | فلنج ASME B16.5 کلاس ۶۰۰، RF بدون سوراخ‌کاری |
| سایزهای اعلام‌شده | ½، ¾، ۱ و ۱٫۵ اینچ |
| سیت و دیسک | قابل تعویض، مطابق طراحی مدل |
انتخاب فشار و متریال
کلاس ۶۰۰ به معنای فشار ثابت ۶۰۰ بار نیست. فشار مجاز باید با توجه به متریال، دمای طراحی و محدودیت اجزای آب‌بندی تعیین شود. فشار آزمون کارخانه نیز جای فشار مجاز بهره‌برداری را نمی‌گیرد. سازگاری بدنه A105 و تریم با ترکیب سیال در مشخصات فنی پروژه بررسی شود.
نکات نصب و اتصال فلنجی
فلنج این مدل به‌صورت RF بدون سوراخ‌کاری معرفی شده است. وضعیت نهایی سوراخ‌کاری و تطبیق با فلنج مقابل باید پیش از تحویل مشخص شود. برای نصب، جهت جریان، فضای حرکت استم، طول بین دو پیشانی و دسترسی به فلکه کنترل شوند. گسکت و پیچ‌ها براساس شرایط خط انتخاب و بار لوله‌کشی به‌طور مستقل مهار شود.
برای مقایسه، مجموعه شیرهای بشقابی، فلنج‌های صنعتی و شیرآلات صنعتی را ببینید.
پرسش‌های متداول
آیا فلنج‌ها سوراخ‌کاری‌شده هستند؟
مشخصه این مدل فلنج RF بدون سوراخ‌کاری است؛ الگوی اتصال و وضعیت نهایی آماده‌سازی باید در سفارش تعیین شوند.
آیا کلاس فشاری به‌تنهایی برای انتخاب کافی است؟
سایز، فشار و دمای طراحی، سیال، تریم، نوع آب‌بندی و نقشه نصب نیز باید با الزامات خط هماهنگ باشند.
خرید، فروش، تأمین و لیست قیمت
برای خرید و تأمین شیر بشقابی SANT مدل FSV-12، سایز، تعداد و مشخصات اتصال موردنیاز را اعلام کنید. پترو صنعت پارس پاسارگاد شرایط فروش و لیست قیمت را براساس سفارش بررسی می‌کند. با مشاوران شرکت تماس بگیرید.
برندها و راهنمای استعلام شیرآلات صنعتی
برای بررسی گزینه‌های پروژه از برندهای KITZ، ORION، LVF، NIPPON، NEWAY، OMB، PK، VELAN، به مجموعهٔ شیرآلات صنعتی مراجعه کنید. امکان ارائهٔ هر برند و کالا، بر اساس کلاس فشاری، متریال، مشخصات سفارش و موجودی بررسی می‌شود.
برای خرید، سایز، جنس بدنه و تریم، نوع اتصال، شرایط کاری و تعداد موردنیاز را مشخص کنید؛ شرایط فروش پس از بررسی مشخصات و مدارک سفارش اعلام می‌شود.
امکان تأمین و زمان تحویل با توجه به برند و الزامات پروژه بررسی می‌شود. برای دریافت لیست قیمت، مشخصات هر ردیف را کامل ارسال کنید تا پیشنهادها با شرایط فنی یکسان مقایسه شوند.
برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش، با مشاوران شرکت تماس بگیرید.
