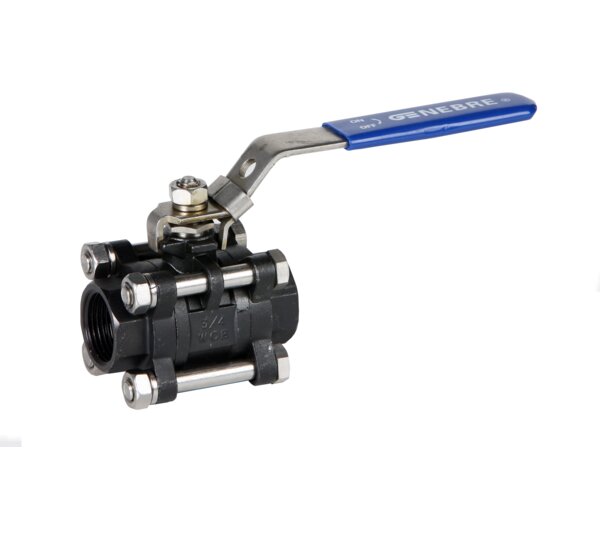

معرفی شیر توپی GENEBRE مدل 2034N
شیر توپی سه‌تکه GENEBRE مدل 2034N برای قطع‌و‌وصل جریان در خطوط صنعتی با اتصال رزوه‌ای انتخاب می‌شود. طراحی تمام‌گذر، بدنه فولاد کربنی WCB و ساختار سه‌تکه، ویژگی‌های اصلی این خانواده هستند. سایز باید براساس قطر خط و دبی موردنیاز تعیین شود.
ساختار و عملکرد
چرخش اهرم، گوی را میان وضعیت باز و بسته جابه‌جا می‌کند. امکان قفل‌کردن اهرم به ثابت‌ماندن وضعیت انتخاب‌شده کمک می‌کند. ساختار سه‌تکه برای سرویس مجموعه داخلی کاربرد دارد؛ بازکردن شیر باید پس از جداسازی ایمن خط و طبق دستورالعمل همان مدل انجام شود.
جدول مشخصات فنی
| برند و مدل | GENEBRE 2034N |
|---|---|
| نوع و ساختار | بال ولو تمام‌گذر، سه‌تکه، اهرمی |
| بدنه | فولاد کربنی ریختگی WCB |
| گوی و استم | استنلس استیل 316 |
| نشیمنگاه | PTFE تقویت‌شده با ۱۵٪ الیاف شیشه |
| اتصال | رزوه مادگی NPT |
| رده کاری | ۱۰۰۰ WOG |
| سایزهای خانواده | ¼ تا ۴ اینچ؛ انتخاب سایز هنگام سفارش |
| محدوده دمای اعلام‌شده | ۲۵− تا ۱۸۰+ درجه سانتی‌گراد؛ با رعایت منحنی فشار–دما |
انتخاب فشار، دما و متریال
عدد WOG با کلاس ASME یا PN یکسان نیست. بیشینه فشار در دمای محیط نباید به تمام محدوده دمایی تعمیم داده شود. فشار مجاز در نقطه کار، سازگاری نشیمنگاه با سیال و محدودیت قطعات آب‌بندی باید هم‌زمان بررسی شوند. برای سیال خورنده، تناسب بدنه WCB و قطعات داخلی به‌صورت جداگانه ارزیابی شود.
نکات نصب و سفارش
رزوه NPT باید با اتصال مقابل سازگار باشد. هنگام بستن، ابزار روی بخش مناسب بدنه قرار گیرد و بار پیچشی از طریق اهرم یا مجموعه میانی منتقل نشود. پیش از راه‌اندازی، تمیزی خط، آب‌بندی رزوه‌ها و امکان حرکت کامل اهرم کنترل شود. سایز، تعداد، سیال، فشار و دمای طراحی و مدارک موردنیاز در استعلام اعلام شوند.
برای مقایسه، مجموعه شیرهای توپی و شیرآلات صنعتی را بررسی کنید.
پرسش‌های متداول
آیا مدل 2034N با اتصال BSP یکسان است؟
این مدل با اتصال NPT معرفی می‌شود. نوع رزوه باید با مشخصات اتصال مقابل تطبیق داده شود؛ رزوه‌های متفاوت بدون بررسی فنی جایگزین یکدیگر نیستند.
برای انتخاب سایز چه اطلاعاتی لازم است؟
قطر خط، دبی، شرایط سیال، فشار و دما و فضای نصب را اعلام کنید تا سایز و الزامات سفارش با نیاز پروژه تطبیق داده شوند.
خرید، فروش، تأمین و لیست قیمت
برای خرید و تأمین شیر توپی GENEBRE مدل 2034N، سایز و تعداد موردنیاز را ارسال کنید. پترو صنعت پارس پاسارگاد شرایط فروش و لیست قیمت را براساس مشخصات نهایی سفارش بررسی می‌کند. با مشاوران شرکت تماس بگیرید.
