معرفی شیر توپی استیل سه‌تکه کلاس ۱۵۰

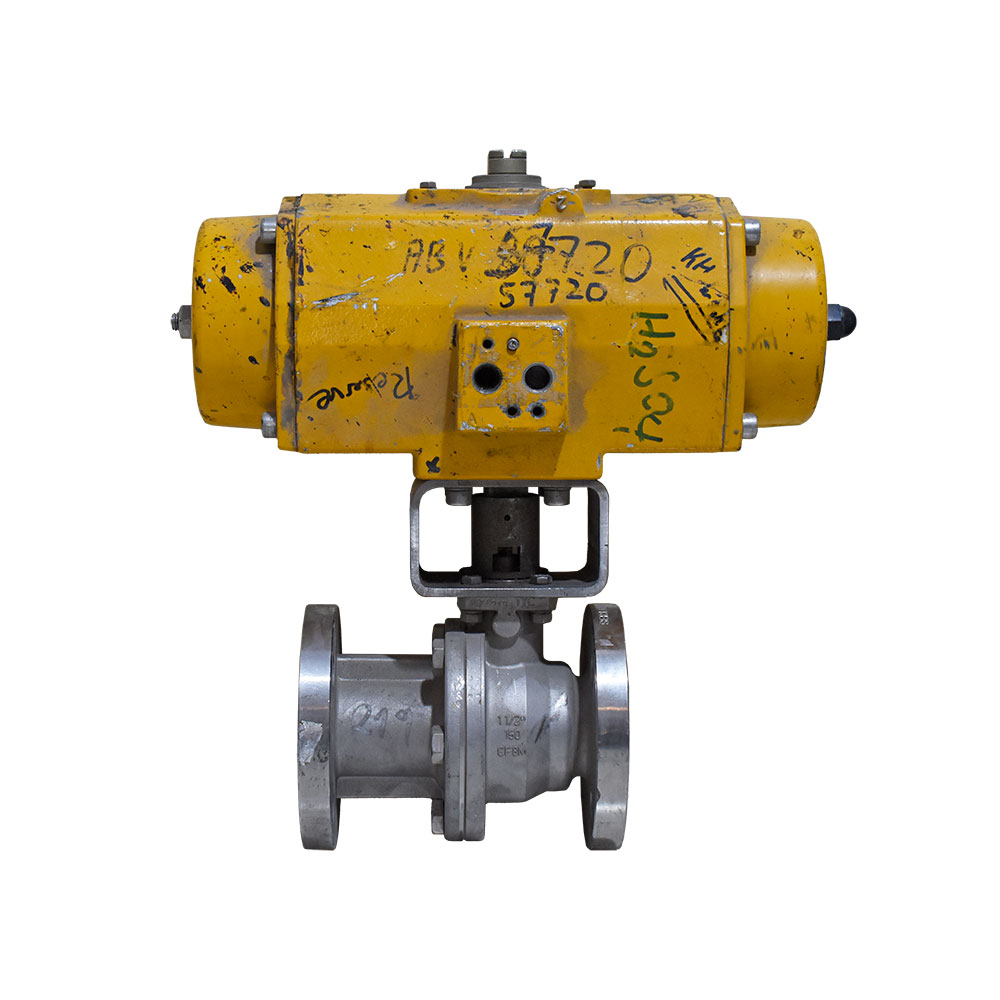

این مجموعه از شیر توپی فلنج‌دار سه‌تکه با اندازهٔ ۱٫۵ اینچ یا DN40، بدنهٔ استنلس استیل CF8M و محرک پنوماتیکی چرخشی تشکیل می‌شود. توپ با چرخش ربع‌گرد، مسیر عبور سیال را باز یا مسدود می‌کند. اتصال کلاس ۱۵۰ و ساختار سه‌تکه، مبنای تطبیق این شیر با مشخصات خط و برنامهٔ نگهداری است.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نوع محصول | شیر توپی سه‌تکه فلنج‌دار، پنوماتیکی |
| سایز اسمی | ۱٫۵ اینچ — DN40 |
| ردهٔ اتصال | Class 150 |
| متریال بدنه | استنلس استیل ریختگی CF8M |
| ساختار بدنه | قطعهٔ میانی و دو اتصال انتهایی |
| نوع فرمان | عملگر بادی ربع‌گرد با براکت و کوپلینگ |
| برند شیر و مدل عملگر | بر اساس مشخصات تأییدشدهٔ سفارش تعیین می‌شود |
| نشیمن و آب‌بندها | نوع و متریال مطابق سرویس و مدارک سازنده |
| فشار هوای فرمان | متناسب با مدل عملگر، اختلاف فشار و گشتاور لازم |
| موارد کنترل سفارش | طول نصب، سوراخ‌کاری، وضعیت قطع هوا و آزمون نشتی |
بدنهٔ سه‌تکه و متریال
بدنهٔ سه‌تکه با اتصال قطعهٔ میانی به دو بخش انتهایی شکل می‌گیرد. این ساختار در برنامه‌ریزی سرویس اجزای داخلی و آب‌بندی اهمیت دارد. CF8M یک گرید استنلس ریختگی است؛ سازگاری آن با سیال، به همراه جنس نشیمن و پکینگ، باید در شرایط واقعی فشار و دمای خط بررسی شود.
پیکربندی فرمان پنوماتیکی
براکت و کوپلینگ باید بدون ناهم‌محوری، گشتاور عملگر را به ساقه منتقل کنند. انتخاب محرک تنها بر مبنای سایز DN40 انجام نمی‌شود؛ اختلاف فشار، اصطکاک آب‌بندها، تعداد سیکل و زمان باز و بسته‌شدن نیز مؤثرند. جهت برگشت در قطع هوا و آرایش شیر برقی باید در مدار فرمان مشخص و هنگام راه‌اندازی آزموده شوند.
نصب و نگهداری
ردهٔ فلنج، سطح آب‌بندی و ابعاد دو سمت شیر با فلنج‌های خط تطبیق داده شوند. وزن مجموعهٔ فرمان نباید باعث بارگذاری نامناسب ساقه یا نازل خط شود. برای بازکردن بدنه، ابتدا سیال تخلیه، خط ایزوله و انرژی مدار هوا و فنر طبق دستورالعمل عملگر مهار شود. گشتاور بستن پیچ‌ها و ترتیب مونتاژ از مدارک همان شیر تعیین می‌شود.
پرسش‌های متداول
آیا کلاس ۱۵۰ همان فشار ۱۵۰ بار است؟
خیر؛ کلاس، نام یک ردهٔ استاندارد اتصال است. فشار مجاز در دمای کار به متریال، طراحی شیر و آب‌بندها وابسته است.
آیا این مدل جایگزین هر شیر ۱٫۵ اینچ است؟
ابعاد نصب، رده و سطح اتصال، متریال، ظرفیت عبور، گشتاور و نوع فرمان باید با شیر قبلی تطبیق داده شوند؛ سایز اسمی به‌تنهایی برای جایگزینی کافی نیست.
خرید، فروش، تأمین و لیست قیمت شیر توپی استیل فلنج‌دار ۱٫۵ اینچ کلاس ۱۵۰ پنوماتیکی
در درخواست خرید، سایز DN40، بدنهٔ CF8M، اتصال کلاس ۱۵۰، نوع مدار فرمان و شرایط کاری را همراه با تعداد اعلام کنید. پترو صنعت پارس پاسارگاد شرایط فروش و تأمین را بر اساس مشخصات همان درخواست بررسی می‌کند. برای دریافت لیست قیمت و هماهنگی مدارک و زمان تحویل، با مشاوران شرکت تماس بگیرید.
برای تکمیل اقلام خط، گروه‌های شیر توپی، شیرآلات صنعتی و فلنج صنعتی را بررسی کنید.
