معرفی شیر بشقابی (گلوب ولو) فولادی اوریون کلاس 150
ORION Cast Steel Globe Valve — ASME Class 150
شیر بشقابی (گلوب ولو) فولادی اوریون کلاس 150 از خانواده شیرآلات صنعتی برند ORION است که برای قطع جریان و تنظیم جریان در محدوده مجاز طراحی شیر بررسی می‌شود. این صفحه به نوع فولادی فلنج‌دار کلاس 150 اختصاص دارد؛ مدل نهایی، سایز و متریال باید هنگام استعلام مشخص شوند.
عملکرد و ویژگی‌های انتخاب
حرکت دیسک نسبت به نشیمن، سطح عبور سیال را تغییر می‌دهد. این شیر با شیر سوزنی ابزار دقیق تفاوت دارد. انتخاب برای تنظیم جریان باید با توجه به افت فشار، کاویتاسیون، سرعت سیال و طراحی تریم انجام شود.
جهت جریان روی بدنه، جنس دیسک و سیت، اختلاف فشار مجاز و نیروی عملگر در انتخاب گلوب ولو اهمیت دارند.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نام انگلیسی | ORION Cast Steel Globe Valve — ASME Class 150 |
| برند | ORION — اوریون |
| نوع شیر | Cast Steel Globe Valve — شیر بشقابی (گلوب ولو) |
| کلاس فشاری | ASME Class 150 |
| جنس بدنه | فولاد کربنی؛ گرید دقیق مانند WCB مطابق مدل و گواهی متریال تأیید می‌شود |
| استاندارد طراحی خانواده | BS 1873 / API 623 / ASME B16.34؛ استاندارد دقیق مطابق مدل سازنده |
| اتصال | فلنج‌دار؛ نوع سطح و استاندارد ابعادی مطابق کاتالوگ مدل و کلاس انتخابی |
| سایز | طبق محدوده ساخت مدل در کلاس 150؛ اعلام سایز در استعلام الزامی است |
| عملکرد | دستی، گیربکسی یا عملگردار در صورت تأیید پیکربندی سازنده |
| آزمون و مدارک | طبق استاندارد مدل، الزامات پروژه و مدارک قابل ارائه محموله |
راهنمای انتخاب کلاس 150
در انتخاب کلاس ۱۵۰، فشار و دمای واقعی سیال باید با جدول فشارـ‌دمای متریال بدنه مقایسه شوند. یکسان‌بودن سایز اسمی، به معنی یکسان‌بودن ضخامت بدنه، سوراخ‌کاری فلنج یا ظرفیت فشاری با کلاس ۳۰۰ نیست.
فشار مجاز کار به دما و گروه متریال وابسته است. مشخصات ارائه‌شده برای معرفی خانواده محصول است و جایگزین دیتاشیت مدل سفارش، نقشه تأییدشده یا گواهی محموله نیست.
کاربردهای صنعتی
این خانواده در خطوط فرایندی نفت، گاز، پتروشیمی، پالایشگاه و تأسیسات صنعتی کاربرد دارد. مناسب‌بودن برای آب، بخار، گاز یا سیالات شیمیایی باید با توجه به جنس بدنه و تریم، فشار، دما و مشخصات سرویس تعیین شود. الزامات سرویس ترش، آزمون انتشار نشتی یا تجهیزات عملگردار باید به‌صورت جداگانه در سفارش درج و تأیید شوند.
قیمت، خرید و شرایط تأمین
قیمت شیر بشقابی (گلوب ولو) فولادی اوریون کلاس 150 به سایز، گرید بدنه، جنس تریم، نوع سطح فلنج، عملگر، مدارک و مقدار سفارش وابسته است. برای مقایسه لیست قیمت، پیشنهادهای دارای مشخصات یکسان را بررسی کنید. شرایط فروش و تأمین و زمان تحویل، پس از بررسی موجودی و تأیید مشخصات اعلام می‌شوند.

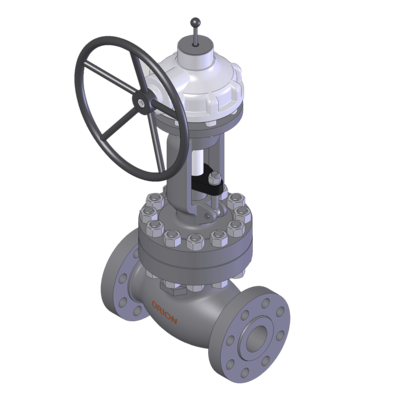

در درخواست خرید، نام انگلیسی ORION Cast Steel Globe Valve، کلاس 150، سایز اسمی، مشخصات سیال، فشار و دمای طراحی و الزامات بازرسی را اعلام کنید. تصویر، نمونه رسمی معرفی خانواده محصول است؛ شکل نهایی اتصال، درپوش و عملگر می‌تواند با مدل و کلاس سفارش تفاوت داشته باشد.
پرسش‌های متداول
آیا کلاس 150 برای هر دما یک فشار کاری ثابت دارد؟
خیر؛ رده فشاری باید همراه با جدول فشارـ‌دمای متریال و الزامات طراحی بررسی شود.
آیا سایز و مدل خاص آماده تحویل است؟
موجودی، اصالت، مدارک و زمان تحویل هر پیکربندی باید در زمان استعلام تأیید شوند؛ درج محصول به معنی موجودبودن همه سایزها نیست.
✓ مشاهده شیرآلات فولادی کلاس 150
برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش، با مشاوران شرکت پترو صنعت پارس پاسارگاد تماس بگیرید.
