معرفی شیر یک‌طرفه لولایی فولادی نیووی کلاس 150
NEWAY Cast Steel Swing Check Valve — ASME Class 150
شیر یک‌طرفه لولایی فولادی نیووی کلاس 150 از خانواده شیرآلات صنعتی برند NEWAY است که برای جلوگیری از برگشت جریان در خطوط فرایندی بررسی می‌شود. این صفحه به نوع فولادی فلنج‌دار کلاس 150 اختصاص دارد؛ مدل نهایی، سایز و متریال باید هنگام استعلام مشخص شوند.
عملکرد و ویژگی‌های انتخاب
دیسک لولایی با جریان رو به جلو باز می‌شود و در شرایط برگشت جریان به سمت نشیمن حرکت می‌کند. این شیر به‌صورت خودکار عمل می‌کند و جایگزین شیر قطع و وصل دستی یا شیر اطمینان نیست.
جهت نصب، سرعت جریان، حداقل دبی لازم و احتمال ضربه قوچ باید بررسی شوند. مجازبودن نصب عمودی یا افقی باید از دستورالعمل مدل انتخابی تأیید شود.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نام انگلیسی | NEWAY Cast Steel Swing Check Valve — ASME Class 150 |
| برند | NEWAY — نیووی |
| نوع شیر | Cast Steel Swing Check Valve — شیر یک‌طرفه لولایی |
| کلاس فشاری | ASME Class 150 |
| جنس بدنه | فولاد کربنی؛ گرید دقیق مانند WCB مطابق مدل و گواهی متریال تأیید می‌شود |
| استاندارد طراحی خانواده | BS 1868 / API 594 / ASME B16.34؛ مطابق مدل سازنده |
| اتصال | فلنج‌دار؛ نوع سطح و استاندارد ابعادی مطابق کاتالوگ مدل و کلاس انتخابی |
| سایز | طبق محدوده ساخت مدل در کلاس 150؛ اعلام سایز در استعلام الزامی است |
| عملکرد | خودکار، متناسب با جهت جریان |
| آزمون و مدارک | طبق استاندارد مدل، الزامات پروژه و مدارک قابل ارائه محموله |
راهنمای انتخاب کلاس 150
در انتخاب کلاس ۱۵۰، فشار و دمای واقعی سیال باید با جدول فشارـ‌دمای متریال بدنه مقایسه شوند. یکسان‌بودن سایز اسمی، به معنی یکسان‌بودن ضخامت بدنه، سوراخ‌کاری فلنج یا ظرفیت فشاری با کلاس ۳۰۰ نیست.
فشار مجاز کار به دما و گروه متریال وابسته است. مشخصات ارائه‌شده برای معرفی خانواده محصول است و جایگزین دیتاشیت مدل سفارش، نقشه تأییدشده یا گواهی محموله نیست.
کاربردهای صنعتی
این خانواده در خطوط فرایندی نفت، گاز، پتروشیمی، پالایشگاه و تأسیسات صنعتی کاربرد دارد. مناسب‌بودن برای آب، بخار، گاز یا سیالات شیمیایی باید با توجه به جنس بدنه و تریم، فشار، دما و مشخصات سرویس تعیین شود. الزامات سرویس ترش، آزمون انتشار نشتی یا تجهیزات عملگردار باید به‌صورت جداگانه در سفارش درج و تأیید شوند.
قیمت، خرید و شرایط تأمین
قیمت شیر یک‌طرفه لولایی فولادی نیووی کلاس 150 به سایز، گرید بدنه، جنس تریم، نوع سطح فلنج، عملگر، مدارک و مقدار سفارش وابسته است. برای مقایسه لیست قیمت، پیشنهادهای دارای مشخصات یکسان را بررسی کنید. شرایط فروش و تأمین و زمان تحویل، پس از بررسی موجودی و تأیید مشخصات اعلام می‌شوند.

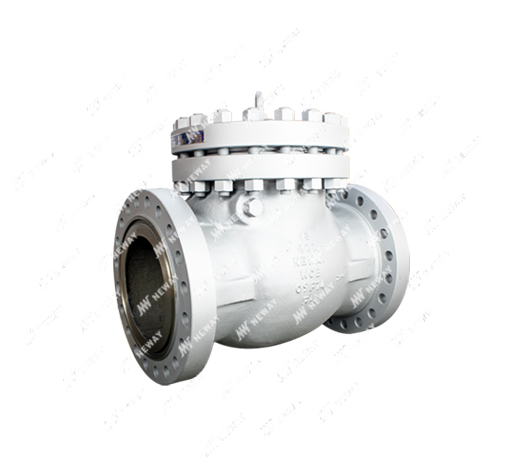

در درخواست خرید، نام انگلیسی NEWAY Cast Steel Swing Check Valve، کلاس 150، سایز اسمی، مشخصات سیال، فشار و دمای طراحی و الزامات بازرسی را اعلام کنید. تصویر، نمونه رسمی معرفی خانواده محصول است؛ شکل نهایی اتصال، درپوش و عملگر می‌تواند با مدل و کلاس سفارش تفاوت داشته باشد.
پرسش‌های متداول
آیا کلاس 150 برای هر دما یک فشار کاری ثابت دارد؟
خیر؛ رده فشاری باید همراه با جدول فشارـ‌دمای متریال و الزامات طراحی بررسی شود.
آیا سایز و مدل خاص آماده تحویل است؟
موجودی، اصالت، مدارک و زمان تحویل هر پیکربندی باید در زمان استعلام تأیید شوند؛ درج محصول به معنی موجودبودن همه سایزها نیست.
✓ مشاهده شیرآلات فولادی کلاس 150
برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش، با مشاوران شرکت پترو صنعت پارس پاسارگاد تماس بگیرید.
