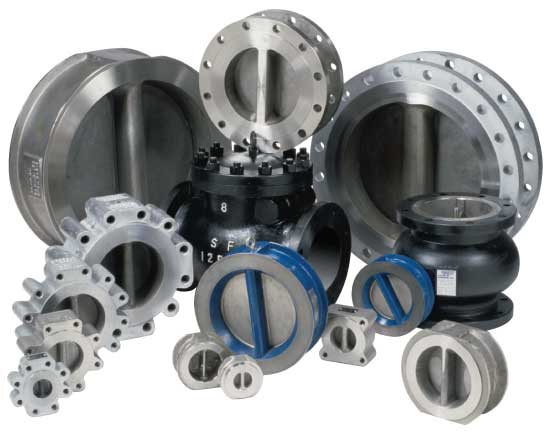

شیر یکطرفه ویفری دبل پلیت یا Wafer Dual Plate Check Valve یکی از انواع پرکاربرد شیرهای یکطرفه در سیستم‌های پایپینگ صنعتی است که برای جلوگیری از برگشت جریان سیال مورد استفاده قرار می‌گیرد. این شیر به صورت خودکار و بدون نیاز به عملگر خارجی کار می‌کند و با استفاده از دو صفحه یا دیسک نیم‌دایره‌ای، مسیر جریان را در جهت صحیح باز و هنگام برگشت سیال مسدود می‌کند.

طراحی ویفری و ساختار دوصفحه‌ای باعث شده این شیر نسبت به بسیاری از چک ولوهای سنتی دارای طول نصب کمتر، وزن پایین‌تر و ساختار فشرده‌تری باشد. به همین دلیل در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، تأسیسات آب، صنایع شیمیایی، سیستم‌های پمپاژ و خطوط انتقال سیالات کاربرد گسترده‌ای دارد.

شیر یکطرفه دبل پلیت می‌تواند با بدنه و اجزای داخلی از متریال‌های مختلف مانند چدن، فولاد کربنی، استنلس استیل 304، استنلس استیل 316 و آلیاژهای ویژه تولید شود. انتخاب متریال باید براساس نوع سیال، فشار، دما، میزان خوردگی و استاندارد پروژه انجام شود.

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین انواع شیر یکطرفه ویفری دبل پلیت در سایزها، کلاس‌های فشاری و متریال‌های مختلف را برای پروژه‌های صنعتی فراهم می‌کند. برای استعلام قیمت دقیق بهتر است سایز، کلاس فشار، متریال بدنه، متریال دیسک، نوع Seat، استاندارد فلنج و تعداد مورد نیاز اعلام شود.

شیر یکطرفه ویفری دبل پلیت چیست؟

Wafer Dual Plate Check Valve نوعی Non-Return Valve یا Check Valve است که وظیفه آن عبور سیال تنها در یک جهت و جلوگیری از Reverse Flow است.

این شیر دارای دو صفحه متحرک است که روی یک محور مرکزی نصب شده‌اند. فشار جریان در جهت صحیح باعث باز شدن صفحات می‌شود و با کاهش جریان یا شروع حرکت معکوس سیال، صفحات به سمت Seat برگشته و مسیر را می‌بندند.

در بسیاری از مدل‌ها از Spring برای کمک به بسته شدن سریع‌تر صفحات استفاده می‌شود.

این طراحی می‌تواند زمان بسته شدن شیر را کاهش دهد و در شرایط مناسب به کاهش شدت ضربه ناشی از برگشت جریان کمک کند.

معنی Dual Plate چیست؟

Dual Plate به معنی «دو صفحه» یا «دو دیسک» است.

در این طراحی، به جای استفاده از یک دیسک بزرگ، دو دیسک نیم‌دایره‌ای روی یک محور قرار گرفته‌اند.

هر دو صفحه هنگام عبور جریان باز می‌شوند و در زمان برگشت جریان به سمت Seat حرکت می‌کنند.

کاهش جرم هر صفحه نسبت به یک دیسک بزرگ می‌تواند باعث پاسخ سریع‌تر مکانیزم شود.

معنی Wafer چیست؟

Wafer به نوع ساختار و روش نصب شیر اشاره دارد.

شیر ویفری معمولاً بین دو فلنج خط قرار گرفته و توسط Stud Bolt یا پیچ‌های فلنج در محل نگه داشته می‌شود.

برخلاف شیرهای فلنج‌دار متداول، بدنه Wafer معمولاً فلنج کامل مستقل در دو طرف ندارد.

این طراحی باعث کاهش طول Face-to-Face و وزن مجموعه می‌شود.

نحوه عملکرد شیر یکطرفه دبل پلیت

عملکرد این شیر کاملاً خودکار است.

زمانی که فشار سیال در سمت ورودی بیشتر از سمت خروجی باشد و اختلاف فشار کافی برای غلبه بر مقاومت دیسک‌ها و فنر وجود داشته باشد، دو صفحه باز می‌شوند.

سیال از میان شیر عبور می‌کند.

با کاهش سرعت یا توقف جریان، Spring و نیروی ناشی از برگشت سیال باعث حرکت صفحات به سمت Seat می‌شوند.

در صورت شروع Reverse Flow، دیسک‌ها بسته شده و مانع برگشت حجم قابل توجهی از سیال می‌شوند.

اجزای اصلی شیر یکطرفه دبل پلیت

ساختار دقیق براساس سازنده متفاوت است، اما اجزای مهم معمولاً عبارت‌اند از:

Body

Dual Plates

Hinge Pin

Stop Pin

Spring

Seat

Bearing یا Bush

Retainer در برخی طراحی‌ها

هر یک از این اجزا نقش مشخصی در عملکرد و عمر شیر دارند.

Body شیر

Body یا بدنه بخش اصلی شیر است که فشار سیستم را تحمل کرده و سایر اجزا در آن نصب می‌شوند.

متریال Body می‌تواند براساس سرویس شامل چدن، داکتیل آیرون، Carbon Steel یا Stainless Steel باشد.

در خطوط نفت، گاز و پتروشیمی استفاده از بدنه فولادی یا استنلس استیل براساس Line Class بسیار رایج است.

دو صفحه یا Dual Plates

دو صفحه داخلی عضو اصلی کنترل جریان هستند.

هنگامی که شیر باز می‌شود صفحات حول محور خود حرکت کرده و سطح عبور جریان ایجاد می‌شود.

وزن کمتر هر صفحه نسبت به دیسک یکپارچه بزرگ یکی از ویژگی‌های طراحی Dual Plate است.

Spring در چک ولو دبل پلیت

Spring به بسته شدن سریع صفحات کمک می‌کند.

در زمان کاهش سرعت جریان، فنر شروع به حرکت دادن صفحات به سمت Seat می‌کند.

این ویژگی می‌تواند باعث شود شیر پیش از توسعه کامل جریان معکوس بسته شود.

متریال Spring باید با فشار، دما و نوع سیال سازگار باشد.

Hinge Pin چیست؟

Hinge Pin محوری است که صفحات حول آن حرکت می‌کنند.

کیفیت و متریال این قطعه اهمیت زیادی دارد زیرا حرکت مکرر دیسک‌ها روی این مکانیزم انجام می‌شود.

در محیط‌های خورنده، متریال Pin باید مقاومت مناسبی در برابر خوردگی داشته باشد.

Stop Pin

Stop Pin برای محدود کردن حرکت صفحات و کنترل موقعیت بازشدن آن‌ها استفاده می‌شود.

این بخش مانع حرکت بیش از حد دیسک و آسیب احتمالی به مکانیزم می‌شود.

Seat شیر

Seat محل تماس صفحات در وضعیت بسته است.

نوع Seat یکی از مهم‌ترین پارامترهای انتخاب Check Valve است.

مدل‌های مختلف می‌توانند دارای:

Metal Seat

Resilient Seat

EPDM

NBR

Viton/FKM

یا سایر متریال‌ها باشند.

انتخاب Seat باید براساس فشار، دما و نوع سیال انجام شود.

شیر دبل پلیت Metal Seated

در مدل Metal Seated، سطح آب‌بندی از متریال فلزی ساخته می‌شود.

این طراحی در بسیاری از کاربردهای دمای بالاتر یا سرویس‌های صنعتی سنگین استفاده می‌شود.

میزان مجاز نشتی باید براساس استاندارد تست شیر مشخص شود.

Metal Seat الزاماً Zero Leakage ایجاد نمی‌کند.

شیر دبل پلیت Soft Seated

در مدل Soft Seat از متریال الاستومری یا پلیمری برای ایجاد آب‌بندی استفاده می‌شود.

این مدل‌ها می‌توانند در شرایط مناسب آب‌بندی بسیار خوبی ایجاد کنند.

اما محدودیت دمایی و سازگاری شیمیایی Seat باید بررسی شود.

شیر یکطرفه ویفری فولادی

Carbon Steel Dual Plate Check Valve در بسیاری از خطوط نفت، گاز، پتروشیمی و پالایشگاهی استفاده می‌شود.

یکی از متریال‌های شناخته‌شده بدنه شیرهای ریختگی فولادی ASTM A216 WCB است.

متریال واقعی شیر باید براساس مارکینگ و Datasheet بررسی شود.

شیر یکطرفه ویفری استنلس استیل

Stainless Steel Dual Plate Check Valve برای محیط‌هایی که مقاومت خوردگی اهمیت بیشتری دارد مورد استفاده قرار می‌گیرد.

گریدهای 304 و 316 از متریال‌های رایج هستند.

در محصولات ریختگی ممکن است مشخصات متریال با نام‌هایی مانند CF8 و CF8M معرفی شوند.

شیر یکطرفه ویفری استیل 304

استنلس استیل 304 مقاومت مناسبی در برابر خوردگی عمومی دارد و در بسیاری از خطوط آب، هوا، مواد غذایی، تأسیسات و سیالات سازگار استفاده می‌شود.

انتخاب این متریال باید براساس شرایط واقعی خط انجام شود.

شیر یکطرفه ویفری استیل 316

استیل 316 به دلیل وجود مولیبدن، در بسیاری از محیط‌های خورنده نسبت به 304 مقاومت بیشتری دارد.

به همین دلیل Check Valveهای 316 در صنایع شیمیایی، پتروشیمی، دریایی و خطوط دارای برخی مواد خورنده کاربرد دارند.

تفاوت CF8 و CF8M

CF8 و CF8M از گریدهای ریختگی استنلس استیل هستند.

CF8 به خانواده 304 نزدیک است.

CF8M دارای مولیبدن بوده و به خانواده 316 نزدیک‌تر است.

در سفارش شیر صنعتی بهتر است Grade دقیق مطابق Datasheet اعلام شود.

شیر دبل پلیت چدنی

Cast Iron یا Ductile Iron Dual Plate Check Valve بیشتر در سیستم‌های آب، تأسیسات و برخی خطوط صنعتی استفاده می‌شود.

این محصولات معمولاً قیمت اقتصادی‌تری نسبت به مدل‌های فولادی و استنلس استیل دارند.

با این حال محدودیت فشار، دما و نوع سیال باید بررسی شود.

انواع شیر یکطرفه دبل پلیت از نظر اتصال

این شیرها می‌توانند در طراحی‌های مختلف تولید شوند.

Wafer Type

Lug Type در برخی طراحی‌ها

Flanged Type در برخی محصولات

Wafer یکی از رایج‌ترین انواع است.

تفاوت Wafer و Lug

در Wafer Valve، شیر میان دو فلنج قرار می‌گیرد و پیچ‌ها معمولاً از دو فلنج عبور می‌کنند.

در Lug Type، بدنه دارای Lugهای رزوه‌ای یا سوراخ‌های اختصاصی برای اتصال است.

طراحی Lug می‌تواند در برخی کاربردها امکان جداسازی یک سمت خط را فراهم کند، اما قابلیت واقعی Dead-End Service باید از دیتاشیت سازنده بررسی شود.

کلاس فشاری شیر دبل پلیت

شیرهای Dual Plate Check می‌توانند در کلاس‌ها و ریتینگ‌های مختلف تولید شوند.

از کلاس‌های رایج در سیستم ASME می‌توان به:

Class 150

Class 300

Class 600

Class 900

و در برخی طراحی‌ها کلاس‌های بالاتر اشاره کرد.

وجود یک کلاس در بازار به معنی تولید تمام سایزها و متریال‌ها در همان کلاس نیست.

PN در شیرهای ویفری

در سیستم استاندارد اروپایی ممکن است ریتینگ شیر با PN معرفی شود.

PN10

PN16

PN25

PN40

از ریتینگ‌هایی هستند که در برخی شیرهای Wafer مورد استفاده قرار می‌گیرند.

Class و PN نباید بدون بررسی استاندارد مستقیماً معادل یکدیگر در نظر گرفته شوند.

استاندارد API 594

API 594 یکی از استانداردهای مهم مربوط به Check Valveهای صنعتی است و انواع Wafer، Lug و Flanged Check Valve را پوشش می‌دهد.

در پروژه‌های نفت، گاز و پتروشیمی، API 594 یکی از استانداردهای شناخته‌شده برای Dual Plate Check Valve است.

هنگام استعلام بهتر است استاندارد طراحی مورد نیاز پروژه مشخص شود.

استاندارد ASME B16.34

ASME B16.34 یکی از استانداردهای مهم برای طراحی و Pressure-Temperature Rating شیرآلات صنعتی است.

بسته به طراحی و پروژه، Dual Plate Check Valve می‌تواند براساس الزامات این استاندارد تولید شود.

استاندارد Face-to-Face

یکی از مزایای شیر Wafer طول کم نصب است.

Face-to-Face Dimension باید با استاندارد پروژه و فضای موجود در خط تطابق داشته باشد.

هنگام جایگزینی شیر موجود، کنترل Face-to-Face اهمیت زیادی دارد.

تفاوت شیر یکطرفه دبل پلیت و Swing Check

Swing Check Valve دارای یک دیسک بزرگ است که حول یک Hinge حرکت می‌کند.

Dual Plate دارای دو صفحه کوچک‌تر و معمولاً Spring Assisted است.

در بسیاری از شرایط، Dual Plate دارای:

وزن کمتر

طول نصب کمتر

بسته شدن سریع‌تر

ساختار کامپکت‌تر

است.

اما انتخاب میان آن‌ها باید براساس شرایط جریان و پروژه انجام شود.

تفاوت دبل پلیت و Single Plate Check Valve

Single Plate Check دارای یک دیسک است.

Dual Plate از دو دیسک نیم‌دایره‌ای استفاده می‌کند.

جرم کمتر صفحات در طراحی دبل پلیت می‌تواند باعث پاسخ سریع‌تر شود.

هر طراحی مزایا و محدودیت‌های مخصوص خود را دارد.

تفاوت Dual Plate و Axial Check Valve

Axial یا Nozzle Check Valve از مکانیزم حرکت محوری استفاده می‌کند و برای بسته شدن بسیار سریع در برخی سرویس‌های حساس طراحی می‌شود.

Dual Plate ساختار متفاوتی دارد و معمولاً اقتصادی‌تر و ساده‌تر است.

برای سیستم‌هایی با احتمال شدید Surge یا Compressor Service ممکن است بررسی Axial Check Valve ضروری باشد.

Water Hammer و شیر یکطرفه

Water Hammer یا ضربه قوچ می‌تواند در اثر تغییر سریع سرعت جریان ایجاد شود.

یکی از عوامل مهم در Check Valve Selection، Dynamic Response شیر است.

شیر باید بتواند پیش از ایجاد Reverse Velocity قابل توجه بسته شود.

Dual Plate Check Valve با صفحات سبک‌تر و Spring می‌تواند در بسیاری از سیستم‌ها نسبت به برخی Swing Checkهای سنتی عملکرد سریع‌تری داشته باشد.

اما نمی‌توان گفت هر Dual Plate به صورت قطعی ضربه قوچ را حذف می‌کند.

تحلیل سیستم باید براساس سرعت جریان، طول خط، پمپ و مشخصات دینامیکی انجام شود.

Cracking Pressure چیست؟

Cracking Pressure حداقل اختلاف فشار مورد نیاز برای شروع باز شدن Check Valve است.

این مقدار به طراحی Spring، وزن صفحات و سایز شیر وابسته است.

در سیستم‌هایی با Differential Pressure کم باید Cracking Pressure بررسی شود.

Pressure Drop در Dual Plate Check Valve

وجود هر شیر در مسیر جریان باعث مقداری افت فشار می‌شود.

میزان Pressure Drop به:

سایز

سرعت جریان

زاویه باز شدن صفحات

طراحی Body

Spring

و خواص سیال وابسته است.

انتخاب شیر بیش از حد کوچک می‌تواند باعث افزایش افت فشار و سرعت جریان شود.

Cv شیر دبل پلیت

Cv یک پارامتر مربوط به ظرفیت عبور جریان است.

در پروژه‌هایی که افت فشار اهمیت زیادی دارد، Cv یا Flow Coefficient باید از Datasheet سازنده بررسی شود.

دو شیر با سایز یکسان ممکن است Cv متفاوتی داشته باشند.

جهت جریان در شیر ویفری

Dual Plate Check Valve دارای جهت جریان مشخص است.

معمولاً Arrow روی Body جهت صحیح Flow را نشان می‌دهد.

نصب شیر برعکس باعث عملکرد نادرست آن خواهد شد.

نصب افقی شیر دبل پلیت

بسیاری از Dual Plate Check Valveها در خطوط افقی نصب می‌شوند.

Orientation محور Hinge می‌تواند طبق دستورالعمل سازنده اهمیت داشته باشد.

در نصب افقی، آرایش صحیح مکانیزم باید رعایت شود.

نصب عمودی

برخی مدل‌ها می‌توانند در Vertical Piping نصب شوند، اما جهت جریان و توصیه سازنده باید بررسی شود.

معمولاً جریان رو به بالا برای بسیاری از طراحی‌ها شرایط مناسب‌تری ایجاد می‌کند.

نباید بدون بررسی Datasheet فرض کرد تمام مدل‌ها برای هر Orientation مناسب‌اند.

نصب بین فلنج‌ها

قبل از نصب باید فاصله میان فلنج‌ها مناسب باشد.

شیر نباید با فشار یا ضربه بین دو فلنج وارد شود.

گسکت یا آب‌بندی باید مطابق طراحی شیر انتخاب شود.

فلنج‌ها باید هم‌راستا باشند تا تنش غیرمجاز به Body وارد نشود.

اهمیت قطر داخلی فلنج و لوله

صفحات هنگام باز شدن به فضای کافی نیاز دارند.

در برخی سایزها ممکن است Bore لوله، فلنج یا تجهیزات مجاور با حرکت Disc تداخل ایجاد کند.

به همین دلیل Clearance باید طبق ابعاد سازنده بررسی شود.

اهمیت Straight Run

نصب Check Valve بلافاصله بعد از Elbow، Pump یا تجهیزی که جریان شدیداً آشفته ایجاد می‌کند می‌تواند روی عملکرد صفحات اثر بگذارد.

طول خط مستقیم مورد نیاز باید براساس توصیه سازنده و طراحی سیستم بررسی شود.

کاربرد در خروجی پمپ

یکی از مهم‌ترین کاربردهای Check Valve در Discharge پمپ است.

پس از خاموش شدن پمپ، شیر از بازگشت سیال به سمت Pump جلوگیری می‌کند.

این موضوع می‌تواند از Reverse Rotation و برخی آسیب‌های سیستم جلوگیری کند.

انتخاب Check Valve مناسب برای پمپ باید براساس Flow Velocity و Dynamic Response انجام شود.

کاربرد در خطوط نفت

در خطوط انتقال نفت، جلوگیری از برگشت جریان اهمیت زیادی دارد.

Dual Plate Check Valve به دلیل ساختار کامپکت و امکان تولید در سایزها و کلاس‌های مختلف در این خطوط کاربرد دارد.

کاربرد در صنایع گاز

در خطوط گاز نیز Check Valve برای جلوگیری از Reverse Flow مورد استفاده قرار می‌گیرد.

در سرویس‌های Compressor باید رفتار دینامیکی شیر با دقت بیشتری بررسی شود.

کاربرد در پتروشیمی

واحدهای پتروشیمی دارای خطوط متعدد Liquid، Gas و Utility هستند.

Dual Plate Check Valve در بسیاری از این خطوط می‌تواند براساس Line Class استفاده شود.

کاربرد در پالایشگاه

در پالایشگاه‌ها از این شیر در خروجی پمپ‌ها، خطوط فرایندی و سیستم‌های انتقال سیالات استفاده می‌شود.

متریال Trim و Body باید متناسب با Fluid Service انتخاب شود.

کاربرد در نیروگاه

سیستم‌های Cooling Water، Process Water و برخی خطوط دیگر نیروگاه می‌توانند از Wafer Check Valve استفاده کنند.

برای Steam یا سرویس دمای بالا باید Seat، Spring و Body Material دقیقاً بررسی شوند.

کاربرد در صنایع شیمیایی

در صنایع شیمیایی، سازگاری متریال مهم‌ترین عامل است.

CF8M یا سایر متریال‌های مقاوم ممکن است برای برخی سیالات مناسب باشند.

اما استیل 316 نیز در برابر تمام مواد شیمیایی مقاوم نیست.

کاربرد در خطوط آب

Dual Plate Wafer Check Valve یکی از شیرهای رایج در شبکه‌های آب صنعتی، پمپ‌خانه‌ها، سیستم‌های آبرسانی و Cooling Water است.

در این کاربردها مدل‌های Ductile Iron نیز بسیار رایج هستند.

کاربرد در سیستم آتش‌نشانی

در برخی Fire Water Systems از Check Valve برای جلوگیری از برگشت جریان استفاده می‌شود.

شیر مورد استفاده باید مطابق استاندارد و Approval مورد نیاز پروژه انتخاب شود.

کاربرد در سیستم HVAC

در سیستم‌های آب سرد و گرم و Circulation می‌توان از Wafer Check Valve استفاده کرد.

مدل سبک و کامپکت در موتورخانه‌ها و سیستم‌هایی با محدودیت فضا مزیت دارد.

مزایای شیر یکطرفه ویفری دبل پلیت

مهم‌ترین مزایا شامل موارد زیر هستند:

ساختار فشرده

وزن پایین‌تر نسبت به بسیاری از Swing Checkها

Face-to-Face کوتاه

نصب بین دو فلنج

پاسخ سریع صفحات

امکان استفاده از Spring برای بسته‌شدن سریع‌تر

تنوع متریال

امکان تولید در سایزهای مختلف

قابلیت استفاده در فشارهای مختلف

نیاز نداشتن به Actuator

کاهش فضای مورد نیاز برای نصب

محدودیت‌های شیر دبل پلیت

با وجود مزایا، این شیر برای همه سرویس‌ها بهترین گزینه نیست.

در سیالات دارای ذرات جامد یا Slurry، صفحات و Spring ممکن است تحت تأثیر رسوب قرار گیرند.

در جریان‌های Pulsating شدید باید Dynamic Performance بررسی شود.

در شرایط بسیار حساس به Surge ممکن است طراحی‌های Non-Slam پیشرفته‌تر مناسب‌تر باشند.

همچنین تعمیر برخی مدل‌های Wafer نسبت به شیرهای دارای Cover دسترسی دشوارتری دارد.

آیا دبل پلیت Non-Slam است؟

اصطلاح Non-Slam برای Check Valveهایی استفاده می‌شود که برای بسته شدن سریع و کاهش Slam طراحی شده‌اند.

بسیاری از Dual Plate Check Valveها به دلیل Spring Assisted Closing رفتار سریع‌تری دارند و ممکن است به عنوان Non-Slam معرفی شوند.

اما عملکرد واقعی به طراحی شیر و شرایط سیستم وابسته است.

صرف داشتن دو صفحه به معنی تضمین کامل Non-Slam بودن در هر سیستم نیست.

انتخاب متریال Body

برای انتخاب متریال باید موارد زیر بررسی شوند:

نوع سیال

دمای کاری

فشار

خوردگی

شرایط محیطی

استاندارد پروژه

Carbon Steel برای بسیاری از خطوط صنعتی مناسب است.

Stainless Steel برای برخی محیط‌های خورنده انتخاب می‌شود.

Ductile Iron نیز در بسیاری از سیستم‌های آب کاربرد اقتصادی دارد.

انتخاب متریال دیسک

Disc می‌تواند از همان متریال Body یا آلیاژ مقاوم‌تر ساخته شود.

در برخی شیرها Body فولادی و Disc از Stainless Steel است.

این ترکیب می‌تواند عملکرد مناسبی در برابر خوردگی و سایش ایجاد کند.

مشخصات واقعی باید از Datasheet بررسی شود.

انتخاب Spring

Spring یکی از اجزای حساس شیر است.

در محیط‌های خورنده یا دمای بالا باید متریال مناسب انتخاب شود.

Stainless Steel و آلیاژهای خاص بسته به طراحی استفاده می‌شوند.

انتخاب Seat

برای انتخاب Seat باید:

دما

فشار

نوع سیال

نیاز به Tight Shut-Off

و میزان خوردگی بررسی شوند.

EPDM برای بسیاری از سیستم‌های آب مناسب است.

NBR در برخی سرویس‌های روغنی کاربرد دارد.

FKM برای برخی مواد شیمیایی و دماهای بالاتر استفاده می‌شود.

Metal Seat برای سرویس‌های سنگین‌تر و دمای بالا مناسب است.

سازگاری دقیق باید از جدول Chemical Compatibility بررسی شود.

تست هیدرواستاتیک

Body و Seat شیرهای صنعتی براساس استاندارد طراحی تحت تست‌های مشخص قرار می‌گیرند.

Hydrostatic Shell Test برای بررسی مقاومت بدنه استفاده می‌شود.

Seat Leakage Test نیز برای بررسی آب‌بندی شیر انجام می‌شود.

استاندارد و Acceptance Criteria باید در سفارش مشخص شوند.

API 598

API 598 یکی از استانداردهای شناخته‌شده تست و بازرسی شیرآلات صنعتی است.

در پروژه‌هایی که این استاندارد درخواست شده، تست Body و Closure باید مطابق الزامات مربوطه انجام شود.

NDT شیر دبل پلیت

در پروژه‌های حساس ممکن است NDT روی Castings یا Weld Repairs درخواست شود.

PT، MT، RT یا UT بسته به متریال و Specification می‌توانند مطرح باشند.

انجام همه NDTها برای تمام شیرها به صورت عمومی الزامی نیست.

MTC چیست؟

Material Test Certificate اطلاعات متریال مورد استفاده در ساخت شیر را ارائه می‌کند.

برای پروژه‌های نفت و گاز ممکن است MTC بدنه و قطعات Pressure Containing مورد نیاز باشد.

الزامات مدارک باید هنگام سفارش اعلام شوند.

PMI چیست؟

PMI یا Positive Material Identification برای کنترل ترکیب آلیاژی قطعات استفاده می‌شود.

در شیرهای استنلس استیل یا آلیاژی، PMI می‌تواند در پروژه‌های حساس برای تأیید متریال استفاده شود.

Fire Safe چیست؟

Fire Safe Certification در برخی شیرآلات و سرویس‌های هیدروکربنی مورد نیاز است.

وجود این Requirement باید به صورت مشخص در Datasheet پروژه ذکر شود.

نباید فرض کرد هر Dual Plate Check Valve به صورت خودکار Fire Safe Certified است.

NACE چیست؟

در سرویس‌های Sour یا محیط‌های دارای H2S ممکن است الزامات NACE مطرح باشند.

متریال و Hardness اجزای شیر باید مطابق Specification مربوطه انتخاب شوند.

وجود عبارت Stainless Steel به تنهایی تضمین‌کننده NACE Compliance نیست.

Cavitation و Check Valve

در برخی سیستم‌های مایع، افت فشار و شرایط جریان می‌توانند باعث ایجاد Cavitation شوند.

اگر Check Valve در نقطه نامناسب یا با سایز نامناسب انتخاب شود، سرعت بالا می‌تواند مشکلات فرسایشی ایجاد کند.

Sizing صحیح اهمیت زیادی دارد.

Oversizing شیر یکطرفه

یکی از اشتباهات رایج انتخاب Check Valve صرفاً برابر با Line Size بدون بررسی Flow Rate است.

اگر شیر بسیار بزرگ باشد، سرعت سیال ممکن است برای باز نگه داشتن کامل صفحات کافی نباشد.

در نتیجه صفحات می‌توانند Flutter کنند و سایش Pin و Seat افزایش یابد.

بنابراین Check Valve باید براساس شرایط جریان انتخاب شود.

Flutter چیست؟

Flutter به حرکت ناپایدار و مکرر Disc در جریان ناکافی گفته می‌شود.

این وضعیت می‌تواند باعث:

سایش Hinge Pin

خرابی Spring

آسیب Seat

افزایش صدا

و کاهش عمر شیر شود.

یکی از عوامل مهم جلوگیری از Flutter انتخاب صحیح سایز و Velocity است.

نکات مهم هنگام خرید شیر دبل پلیت

برای استعلام حرفه‌ای بهتر است مشخصات زیر اعلام شوند:

Size

Pressure Class یا PN

Wafer یا Lug

Body Material

Disc Material

Seat Material

Spring Material

Design Standard

Face-to-Face Standard

Flange Standard

Operating Pressure

Design Pressure

Operating Temperature

Design Temperature

Fluid

Quantity

NACE در صورت نیاز

Fire Safe در صورت نیاز

MTC یا سایر مدارک

قیمت شیر یکطرفه ویفری دبل پلیت

قیمت Dual Plate Check Valve به عوامل متعددی بستگی دارد.

سایز

Class

متریال بدنه

متریال دیسک

Seat

Spring

برند

کشور سازنده

استاندارد

مقدار سفارش

از مهم‌ترین عوامل هستند.

به همین دلیل نمی‌توان قیمت یکسانی برای تمام شیرهای ویفری اعلام کرد.

قیمت شیر دبل پلیت استیل 304 و 316

مدل‌های Stainless Steel معمولاً قیمت بالاتری نسبت به Carbon Steel یا Ductile Iron دارند.

CF8M یا 316 نیز به دلیل ترکیب آلیاژی متفاوت معمولاً قیمت بیشتری نسبت به CF8 یا 304 دارد.

در سایزهای بزرگ، اختلاف وزن و قیمت قابل توجه‌تر می‌شود.

قیمت شیر دبل پلیت کلاس 150 و 300

با افزایش Pressure Class معمولاً ضخامت و وزن Body و اجزای شیر افزایش پیدا می‌کند.

به همین دلیل Class 300 معمولاً نسبت به مدل مشابه Class 150 قیمت بیشتری دارد.

اما برند و متریال نیز روی قیمت اثر قابل توجهی دارند.

خرید شیر یکطرفه ویفری دبل پلیت

پیش از خرید باید نوع کاربرد و شرایط Flow مشخص شوند.

اگر شیر برای Pump Discharge است، اطلاعات پمپ و دبی اهمیت زیادی دارند.

اگر برای خط فرایندی است، Fluid، Pressure، Temperature و Line Class باید اعلام شوند.

این اطلاعات امکان انتخاب محصول دقیق‌تر را فراهم می‌کنند.

خرید شیر دبل پلیت استنلس استیل

در سفارش Stainless Steel بهتر است Grade دقیق اعلام شود.

برای مثال:

Body: ASTM A351 CF8M

Disc: CF8M

Seat: Metal / Soft Seat

Class: 150

Size: 6 Inch

این روش از ابهام در سفارش جلوگیری می‌کند.

خرید شیر دبل پلیت فولادی

در مدل Carbon Steel نیز Grade بدنه مانند ASTM A216 WCB در صورت الزام پروژه باید مشخص شود.

Trim نیز ممکن است از Stainless Steel ساخته شده باشد.

خرید شیر یکطرفه ویفری از پترو صنعت پارس پاسارگاد

پترو صنعت پارس پاسارگاد امکان بررسی و تأمین انواع شیر یکطرفه ویفری دبل پلیت مورد استفاده در سیستم‌های پایپینگ صنعتی را فراهم می‌کند.

مدل‌های Carbon Steel، Stainless Steel 304 و 316، Ductile Iron و سایر متریال‌های صنعتی در سایزها و کلاس‌های مختلف براساس مشخصات پروژه قابل استعلام هستند.

برای پروژه‌های نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی، سیستم‌های آب و خطوط پمپاژ می‌توانید Datasheet یا Valve List را جهت بررسی فنی ارائه کنید.

پرسش‌های متداول درباره شیر یکطرفه ویفری دبل پلیت

شیر یکطرفه ویفری دبل پلیت چیست؟

نوعی Check Valve دارای دو صفحه نیم‌دایره‌ای است که برای جلوگیری از برگشت جریان در خط استفاده می‌شود.

Dual Plate یعنی چه؟

به معنی استفاده از دو صفحه یا Disc به جای یک دیسک یکپارچه است.

Wafer یعنی چه؟

به طراحی فشرده‌ای گفته می‌شود که شیر معمولاً بین دو فلنج نصب می‌شود.

شیر دبل پلیت چگونه کار می‌کند؟

فشار جریان صفحات را باز می‌کند و با کاهش یا برگشت جریان، فنر و فشار معکوس صفحات را می‌بندند.

آیا شیر دبل پلیت نیاز به اکچویتور دارد؟

خیر. این شیر به صورت خودکار براساس جریان و اختلاف فشار عمل می‌کند.

تفاوت Dual Plate و Swing Check چیست؟

Dual Plate دارای دو صفحه سبک‌تر و معمولاً Spring Assisted است و Face-to-Face کوتاه‌تری دارد. Swing Check معمولاً دارای یک دیسک بزرگ‌تر است.

آیا Dual Plate از ضربه قوچ جلوگیری می‌کند؟

طراحی سریع‌تر آن می‌تواند در بسیاری از سیستم‌ها شدت Slam را کاهش دهد، اما حذف کامل Water Hammer به شرایط سیستم بستگی دارد.

Non-Slam Check Valve چیست؟

شیر یکطرفه‌ای است که برای بسته‌شدن سریع و کاهش Reverse Velocity طراحی شده است. برخی Dual Plate Valveها در این گروه قرار می‌گیرند.

Cracking Pressure چیست؟

حداقل Differential Pressure لازم برای شروع باز شدن صفحات شیر است.

آیا شیر ویفری استیل 316 موجود است؟

بله. مدل‌های Stainless Steel با متریال‌های خانواده 316 مانند CF8M در بازار صنعتی رایج هستند.

CF8M چیست؟

یک گرید ریختگی استنلس استیل مولیبدن‌دار است که به خانواده 316 نزدیک است.

شیر ویفری کلاس 150 چیست؟

مدلی است که مطابق Pressure Class مشخص‌شده برای Class 150 طراحی شده است. فشار کاری واقعی به متریال و دما وابسته است.

API 594 چیست؟

یکی از استانداردهای اصلی مربوط به Check Valveهای Wafer، Lug و Flanged صنعتی است.

API 598 چیست؟

استاندارد شناخته‌شده‌ای برای بازرسی و تست شیرآلات صنعتی است.

آیا می‌توان شیر دبل پلیت را عمودی نصب کرد؟

بسته به طراحی شیر و جهت جریان ممکن است امکان‌پذیر باشد. دستورالعمل سازنده باید بررسی شود.

بهترین محل نصب شیر یکطرفه در خروجی پمپ کجاست؟

محل دقیق باید براساس آرایش پایپینگ و توصیه سازنده تعیین شود. جریان آشفته شدید نزدیک Elbow یا Pump می‌تواند عملکرد شیر را تحت تأثیر قرار دهد.

چرا صفحات شیر صدا می‌دهند؟

Flow پایین، Oversizing، Flutter، خرابی Spring یا سایش Pin می‌تواند از دلایل احتمالی باشد.

چه متریالی برای آب مناسب است؟

Ductile Iron، Carbon Steel یا Stainless Steel بسته به فشار، خوردگی و کیفیت آب می‌توانند انتخاب شوند.

برای سیالات خورنده 304 بهتر است یا 316؟

316 در بسیاری از محیط‌های خورنده مقاومت بیشتری دارد، اما انتخاب نهایی باید براساس نوع ماده شیمیایی و دما انجام شود.

برای خرید چه اطلاعاتی لازم است؟

سایز، Class یا PN، متریال Body و Disc، Seat، نوع سیال، فشار، دما، استاندارد و تعداد از مهم‌ترین اطلاعات هستند.

قیمت شیر دبل پلیت چگونه تعیین می‌شود؟

براساس سایز، کلاس فشار، متریال، Seat، برند، استاندارد و تعداد سفارش تعیین می‌شود.

چگونه قیمت روز شیر یکطرفه ویفری دبل پلیت را دریافت کنیم؟

برای استعلام قیمت روز از پترو صنعت پارس پاسارگاد، سایز، کلاس فشار، متریال بدنه، دیسک، Seat و تعداد مورد نیاز را اعلام نمایید. در سفارش‌های پروژه‌ای ارسال Valve List یا Datasheet باعث می‌شود بررسی فنی با دقت بیشتری انجام شود.

جمع‌بندی

شیر یکطرفه ویفری دبل پلیت یکی از Check Valveهای پرکاربرد در سیستم‌های پایپینگ صنعتی است که با استفاده از دو صفحه متحرک از برگشت جریان جلوگیری می‌کند. ساختار Wafer باعث کاهش وزن و طول نصب شده و طراحی Dual Plate همراه با Spring در بسیاری از کاربردها امکان بسته شدن سریع‌تر نسبت به برخی طراحی‌های سنتی را فراهم می‌کند.

این شیرها در متریال‌های مختلف مانند چدن، داکتیل آیرون، فولاد کربنی، استنلس استیل 304 و 316 و در کلاس‌های فشاری متنوع عرضه می‌شوند. انتخاب صحیح Body Material، Disc، Seat، Spring، Pressure Class و سایز باید براساس شرایط واقعی جریان انجام شود.

در سیستم‌های پمپاژ، انتخاب Check Valve صرفاً براساس Line Size توصیه نمی‌شود. دبی، سرعت جریان، Cracking Pressure، Pressure Drop و رفتار دینامیکی شیر نیز باید بررسی شوند تا از Flutter، سایش زودرس و مشکلات ناشی از جریان معکوس جلوگیری شود.

خرید از پترو صنعت پارس پاسارگاد امکان بررسی و تأمین انواع شیر یکطرفه ویفری دبل پلیت فولادی و استنلس استیل در سایزها و کلاس‌های مختلف را برای صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی و سیستم‌های آب و پمپاژ فراهم می‌کند. ارائه مشخصات فنی کامل یا Datasheet هنگام استعلام، امکان انتخاب دقیق‌تر محصول، بررسی موجودی و ارائه قیمت رقابتی را فراهم خواهد کرد.
